Reader
5.8 SIMATIC RF285R
5.8.5

Montage des Readers RF285R

5.8.5.1

Wandmontage

Verwenden Sie für eine Verschraubung an der Wand oder auf einer horizontalen Fläche die
Gehäusebohrungen. Die Lage der Bohrungen ist in der folgenden Abbildung dargestellt:

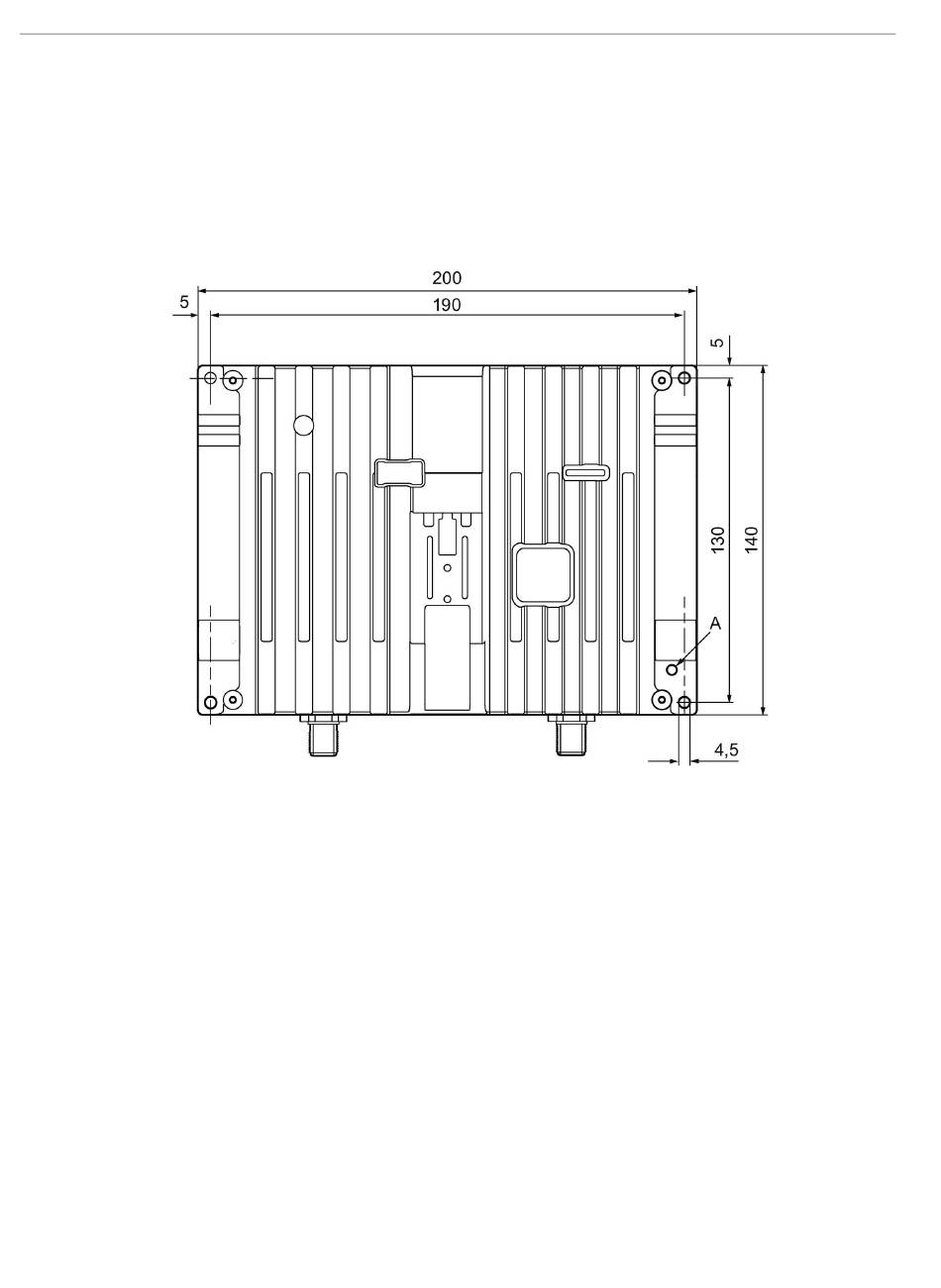

Bild 5-19
A: Gewindebuchse M4 für Potentialanschluss des Readers. Weitere Informationen zum
Potentialanschluss finden Sie im Kapitel "Weiterführende Informationen (Seite 118)".
168
Bohrbild des RF285R (Maße in mm)
Systemhandbuch, 03/2019, J31069-D0227-U001-A11-0019
SIMATIC RF200
