Reader
5.2 SIMATIC RF210M

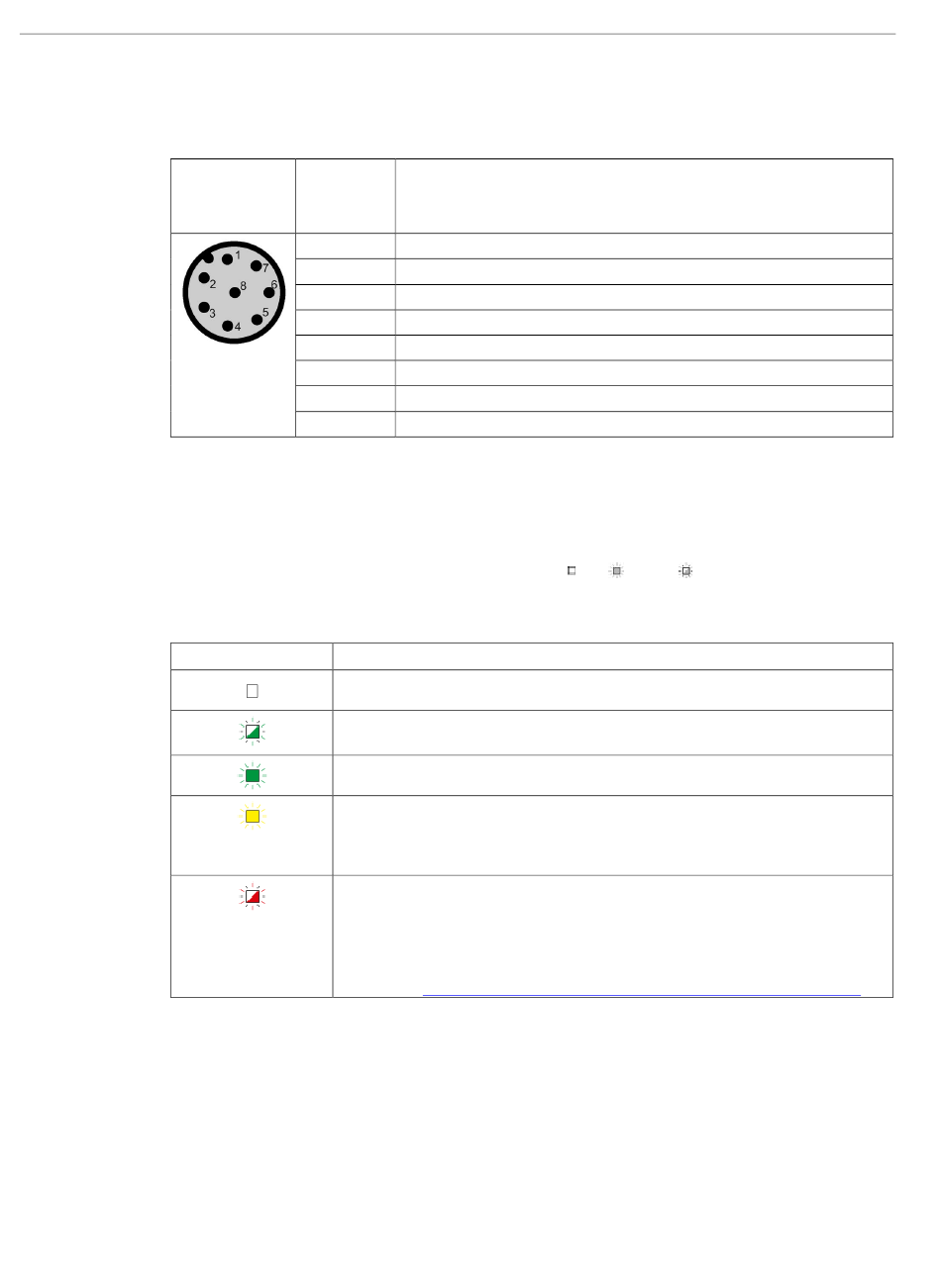

5.2.4 Pinbelegung RF210M mit RS422-Schnittstelle
Pin
5.2.5 LED-Betriebsanzeige
Die Betriebszustände des Readers werden durch die LED angezeigt. Die LED kann die
Farben Grün, Rot oder Gelb und die Zustände aus , an
Tabelle 5- 3 LED-Betriebsanzeige am Reader
128
Pin Belegung
Geräteseite
8-pol. M12
1 + 24 V
2 - Senden
3 0 V
4 + Senden
5 + Empfang
6 - Empfang
7 nicht belegt
8 Erde (Schirm)
LED Bedeutung
Der Reader ist ausgeschaltet.
Betriebsspannung vorhanden, Reader nicht initialisiert bzw. Antenne ausge-
schaltet
Betriebsspannung vorhanden, Reader initialisiert und Antenne eingeschaltet
Betriebsart "mit Anwesenheit": Transponder anwesend
•
Betriebsart "ohne Anwesenheit": Transponder anwesend und Befehl wird
•
aktuell abgearbeitet
Ein Fehler liegt vor. Die Blinkanzahl gibt Auskunft über den aktuell vorliegen-
den Fehler. Weitere Informationen zu den Fehlermeldungen finden Sie im
Kapitel "Fehlercodes der RF200-Reader (Seite 405)". Die optische Fehleran-
zeige wird nur zurückgesetzt, wenn der entsprechende Reset-Parameter
("option_1 = 2") gesetzt ist (siehe Produktinformation "SIMATIC RF200 Be-
fehlsvorrat (https://support.industry.siemens.com/cs/ww/de/view/44864850)").
, blinkt annehmen.
