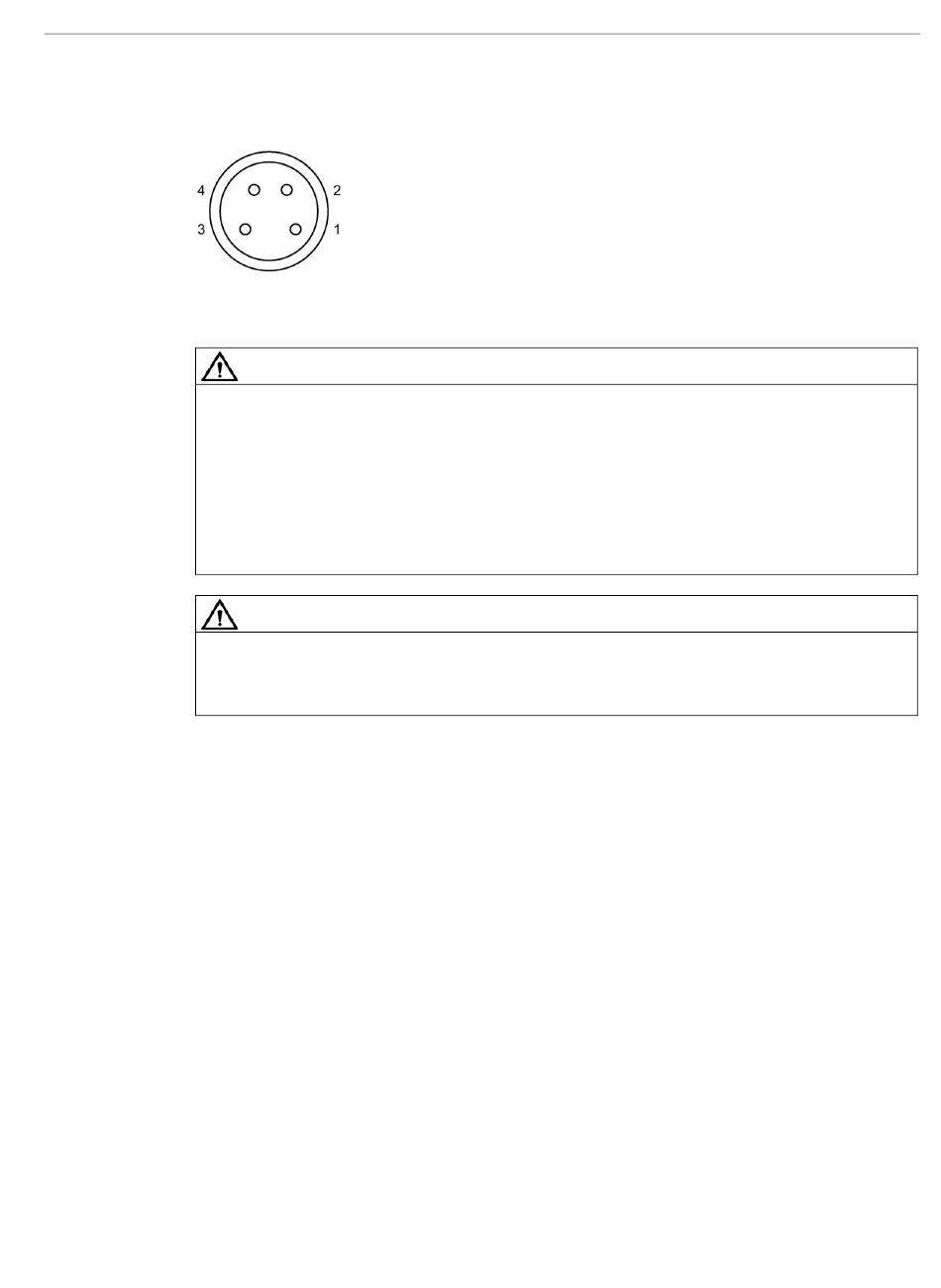

6.8.3 Antennenanschluss
Pin 1 und 3
Pin 2 und 4
Mindestanforderungen an das Antennenanschlusskabel
Es wird empfohlen das Antennenanschlusskabel "6GT2391-0AH30" von Siemens zu
verwenden.
Wenn Sie ein Antennenanschlusskabel selbst konfigurieren, achten Sie auf die folgenden
Mindestanforderungen:
• Temperatur: 80 °C
• Leiterquerschnitt: AWG21
Anschlüsse kontrollieren
Aufgrund von fehlerhafter Spannungsversorgung kann das Gerät beschädigt werden.
Kontrollieren Sie daher alle Anschlüsse vor der Inbetriebnahme.
SIMATIC RF200
Systemhandbuch, 03/2019, J31069-D0227-U001-A11-0019
GND
Signal
VORSICHT
VORSICHT
Antennen
6.8 ANT 18 (Edelstahl-Variante)
