6.6.3

Antennenanschluss

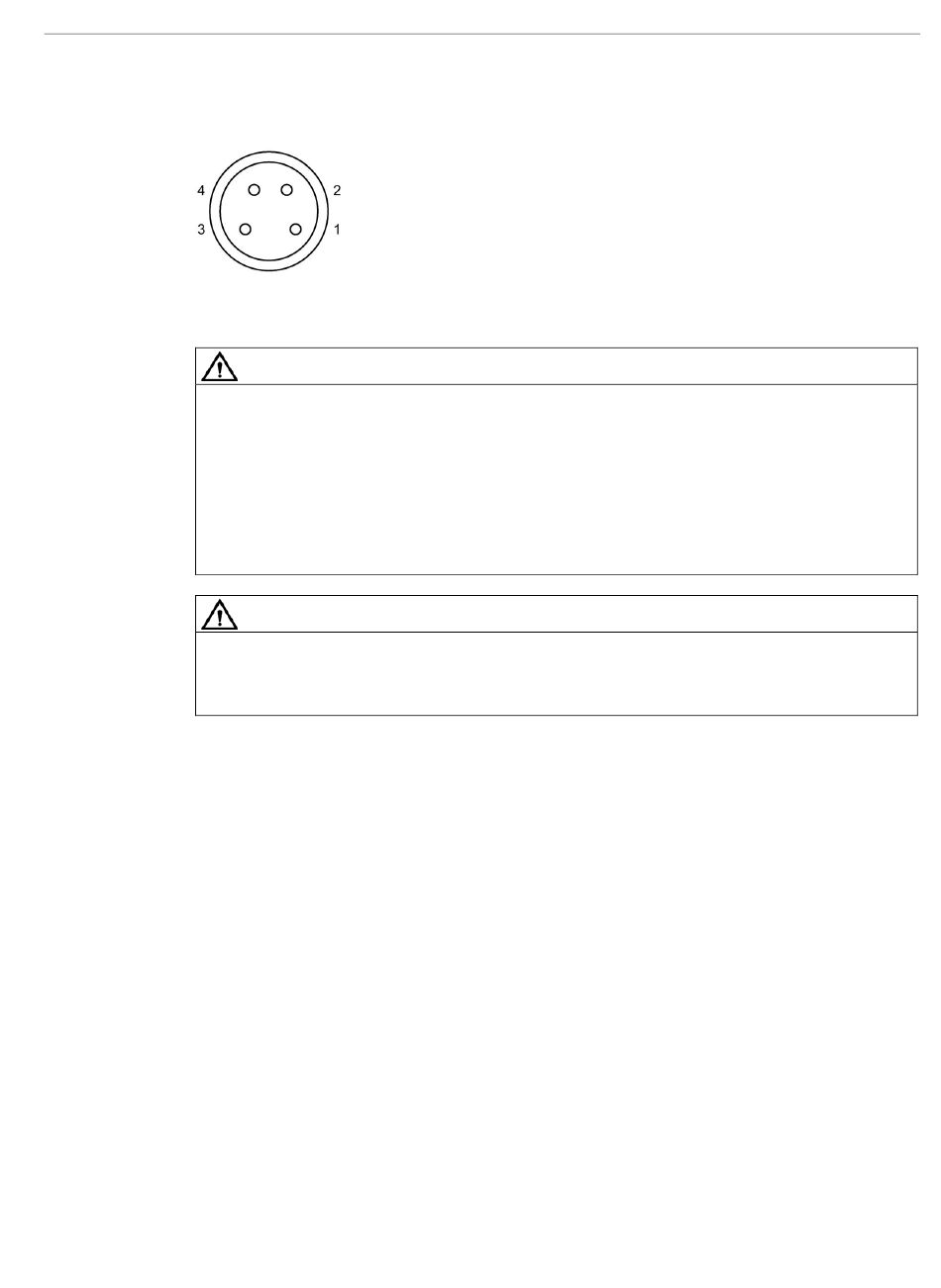

Pin 1 und 3
Pin 2 und 4
Mindestanforderungen an das Antennenanschlusskabel
Es wird empfohlen das Antennenanschlusskabel "6GT2391-0AH30" von Siemens zu
verwenden.
Wenn Sie ein Antennenanschlusskabel selbst konfigurieren, achten Sie auf die folgenden
Mindestanforderungen:
• Temperatur: 80 °C
• Leiterquerschnitt: AWG21
Anschlüsse kontrollieren
Aufgrund von fehlerhafter Spannungsversorgung kann das Gerät beschädigt werden.
Kontrollieren Sie daher alle Anschlüsse vor der Inbetriebnahme.
