Siemens SIMATIC RF200 Systemhandbuch Seite 69

Transponder
MDS D522
Sondervariante
MDS D524
MDS D526
MDS D528
Die Montage des Transponders auf oder in Metall ist nur in Verbindung mit dem zugehörigen
1)
Abstandshalter, bzw. entsprechendem Abstand zu dem Metall möglich.
Werte von > 100 %, bezogen auf metallfreie Umgebung, können dann auftreten, wenn Transpon-
2)
der speziell für die Montage in/auf metallischen Umgebungen entwickelt wurden.
4.3.4.3 RF240R
Der RF240R kann bündig in Metall eingebaut werden. Beachten Sie eine mögliche
Reduzierung der Felddaten. Um im eine Reduzierung zu vermeiden, sollte der Abstand a ≥
20 mm betragen.

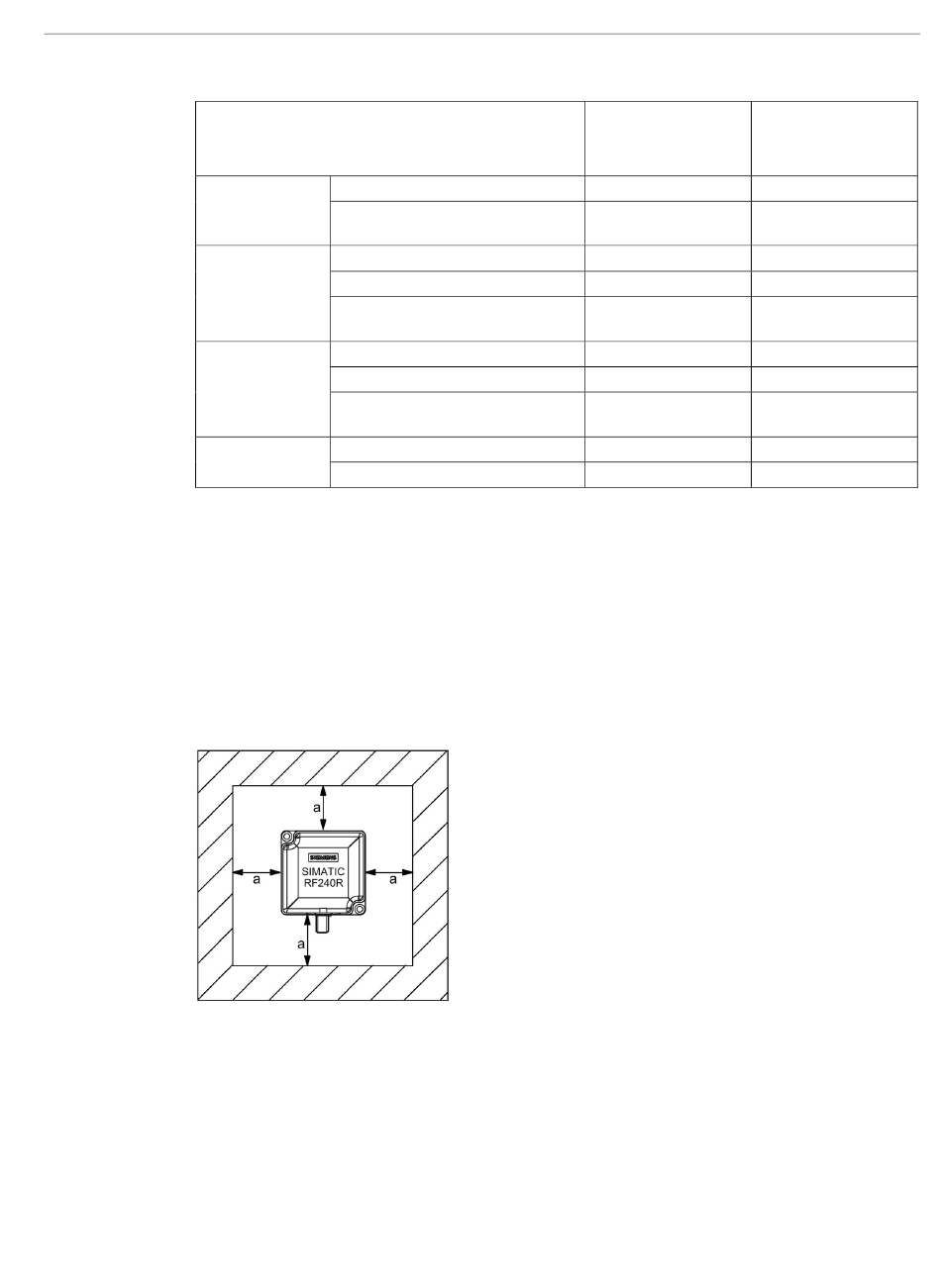

Bild 4-10
SIMATIC RF200
Systemhandbuch, 03/2019, J31069-D0227-U001-A11-0019
Metallfrei
bündig eingebaut in Metall;
Abstand umlaufend 0 mm
Metallfrei
1)
auf Metall, Abstand 0 mm
bündig eingebaut in Metall;
Abstand umlaufend 0 mm
Metallfrei
1)
auf Metall, Abstand 25 mm
bündig eingebaut in Metall;
Abstand umlaufend 50 mm
Metallfrei
auf Metall, Abstand 0 mm
Metallfreier Raum RF240R
RF200-System planen
4.3 Einbaurichtlinien
Reader ohne direkten Reader bündig ein-
Metalleinfluss
(Fall a, b und d)
100
85
100
96
86
100
90
80
100
100
gebaut in Metall
(Fall c)
90
85
93
89
82
90
75
70
94
94
69
