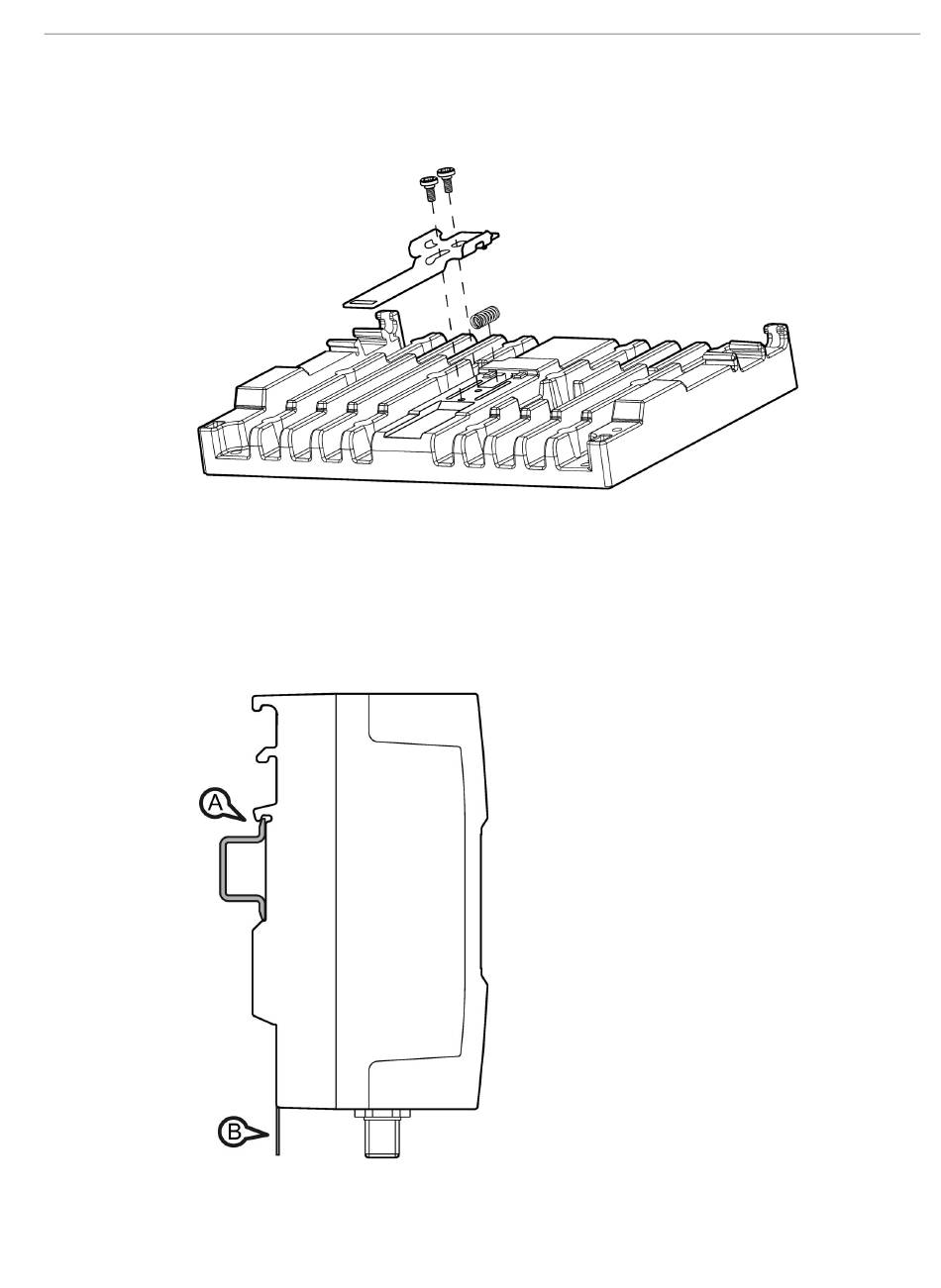

Montieren Sie die Halterung auf der Rückseite des Geräts, wie nachfolgende Abbildung

Führen Sie folgende Schritte durch, um den Reader RF290R auf einer Hutschiene zu

1. Setzen Sie das Gerät auf die Oberkante der Hutschiene (Position A).

2. Ziehen Sie den gefederten Hutschienenschieber (Position B) nach unten und drücken Sie

das Gerät gegen die Hutschiene, bis es einrastet.

SIMATIC RF200

Systemhandbuch, 03/2019, J31069-D0227-U001-A11-0019

Montage der Hutschienen-Halterung

Montage des Readers RF290R auf einer Hutschiene

5.9 SIMATIC RF290R
