- Seite 1 UhrSIMATIC RF662A Merkmale Bestelldaten SIMATIC Ident Montage Integration in RF600- Systeme RFID-Systeme SIMATIC RF662A Antennendiagramme Maximale Lese- /Schreibreichweiten Betriebsanleitung Technische Daten Maßbild Zertifikate & Zulassungen 12/2022 C79000-G8900-C684-01...
- Seite 2 Hinweise in den zugehörigen Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft.
- Seite 3 Ausrichtung der Transponder zur Antenne ................. 17 Antennendiagramme im ETSI-Frequenzband ..............18 Antennendiagramme im FCC-Frequenzband ..............20 Interpretation von Richtdiagrammen .................. 22 Maximale Lese-/Schreibreichweiten ....................23 Technische Daten ..........................25 Maßbild ..............................27 Zertifikate & Zulassungen ........................29 SIMATIC RF662A Betriebsanleitung, 12/2022, C79000-G8900-C684-01...
- Seite 4 Inhaltsverzeichnis SIMATIC RF662A Betriebsanleitung, 12/2022, C79000-G8900-C684-01...

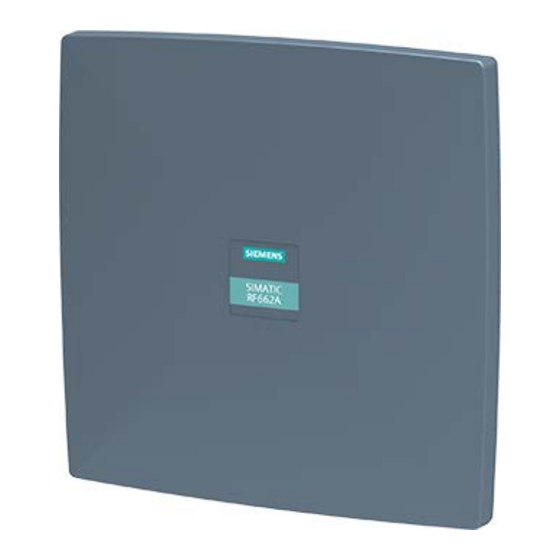

- Seite 5 Die Antenne ist eine Breitbandantenne und deckt Frequenzbereiche von 865 bis 928 MHz ab. Funktion Die SIMATIC RF662A dient zum Senden und Empfangen von Daten im UHF-Bereich. Die Antennen werden über Antennenleitungen, die in verschiedenen Längen lieferbar sind, an die SIMATIC RF600-Reader angeschlossen.
- Seite 6 Merkmale SIMATIC RF662A Betriebsanleitung, 12/2022, C79000-G8900-C684-01...
- Seite 7 Bestelldaten Tabelle 2- 1 Bestelldaten RF662A Produkt Artikelnummer SIMATIC RF662A 6GT2812-1AA08 Tabelle 2- 2 Bestelldaten Zubehör Produkt Artikelnummer SIMATIC RF600 Antennenhalterung 3-Wegekit 6GT2890-2AB10 Steckleitung zwischen Reader 1 m (Kabeldämpfung 0,5 dB) 6GT2815-0BH10 und Antenne 3 m (Kabeldämpfung 1,0 dB) 6GT2815-0BH30 5 m, schleppkettenfähig...
- Seite 8 Bestelldaten SIMATIC RF662A Betriebsanleitung, 12/2022, C79000-G8900-C684-01...
- Seite 9 • The product is designed exclusively for use in industrial environments. • For indoor use only (dry location) • Coaxial connectors and cables shall comply with NFPA70 art. 820 part V Antennenhalterungen Die Siemens-Antennenhalterung ermöglicht eine Feinjustierung des Antennenfeldes über die Einstellung der Raumwinkel. SIMATIC RF662A Betriebsanleitung, 12/2022, C79000-G8900-C684-01...
- Seite 10 Montage SIMATIC RF662A Betriebsanleitung, 12/2022, C79000-G8900-C684-01...
- Seite 11 Antenne anschließen 4.1.1 Antenne anschließen Die Antenne SIMATIC RF662A muss über ein Antennenkabel am Reader angeschlossen werden. Für den Anschluss stehen fertig konfektionierte Standardkabel in den Längen 1 m, 3 m, 5 m, 10 m, 15 m, 20 m und 40 m zur Verfügung.
- Seite 12 Hinweis Verwendung von Siemens Antennenkabel Um eine optimale Funktion der Antenne zu gewährleisten, wird die Verwendung eines Siemens Antennenkabels gemäß Zubehörliste empfohlen. Zugentlastung Um die Antenne bzw. den Antennenanschluss vor Zug zu schützen, können Sie eine Zugentlastung, z. B. in Form einer Kabelschelle herstellen, indem sie das Antennenkabel in Antennennähe mit einer Schelle gegen eine Montagefläche sichern.
- Seite 13 Strahlungsleistung der Antenne nicht überschritten wird: • Antennengewinn: 7 dBi (10 dBic) • Strahlungsleistung: ≤ 2000 mW ERP (bzw. 33 dBm ERP) Umgerechnet in EIRP: ≤ 3250 mW EIRP (bzw. 35 dBm EIRP) • Verwendung der zum Antennenkabel gehörigen Kabeldämpfung. SIMATIC RF662A Betriebsanleitung, 12/2022, C79000-G8900-C684-01...
- Seite 14 RF600-Systeme, die innerhalb von China in Betrieb genommen werden, dürfen mit einer RF662A-Antenne folgende Strahlungsleistungen nicht überschreiten: • 2000 mW ERP (bzw. 33 dBm ERP) Umgerechnet in EIRP: 3250 mW EIRP (bzw. 35 dBm EIRP) SIMATIC RF662A Betriebsanleitung, 12/2022, C79000-G8900-C684-01...
- Seite 15 RF662A-Antenne folgende Strahlungsleistungen nicht überschreiten: • 500 mW EIRP (bzw. 27 dBm EIRP) für den Betrieb mit RF650R (ARIB STD-T107) • 4000 mW EIRP (bzw. 36 dBm EIRP) für den Betrieb mit RF680R/RF685R (ARIB STD-T106) SIMATIC RF662A Betriebsanleitung, 12/2022, C79000-G8900-C684-01...
- Seite 16 Integration in RF600-Systeme 4.2 Antenne parametrieren SIMATIC RF662A Betriebsanleitung, 12/2022, C79000-G8900-C684-01...
- Seite 17 Aus diesem Grund ist die Ausrichtung der Transponder- Polarisationsachse (horizontal/vertikal) nebensächlich. Achten Sie jedoch darauf, dass der Transponder zur Antenne ausgerichtet ist. Bild 5-1 Ausrichtung der Transponder-Polarisationsachse bei einer zirkularen Antennen- Symmetrieachse SIMATIC RF662A Betriebsanleitung, 12/2022, C79000-G8900-C684-01...
- Seite 18 Tabelle im Kapitel "Interpretation von Richtdiagrammen (Seite 22)" entnehmen. Beachten Sie, dass die im Folgenden grafisch dargestellten Messungen in einer reflexionsarmen Umgebung durchgeführt wurden. In normal reflektierender Umgebung kann es deshalb zu Abweichungen kommen. SIMATIC RF662A Betriebsanleitung, 12/2022, C79000-G8900-C684-01...
- Seite 19 Antennendiagramme 5.2 Antennendiagramme im ETSI-Frequenzband Strahlungsdiagramm (zirkular) im ETSI-Frequenzband Charakteristik der vertikalen Raumebene der Antenne Charakteristik der horizontalen Raumebene der Antenne Bild 5-3 Richtcharakteristik RF662A im ETSI-Frequenzband SIMATIC RF662A Betriebsanleitung, 12/2022, C79000-G8900-C684-01...
- Seite 20 Tabelle im Kapitel "Interpretation von Richtdiagrammen (Seite 22)" entnehmen. Beachten Sie, dass die im Folgenden grafisch dargestellten Messungen in einer reflexionsarmen Umgebung durchgeführt wurden. In normal reflektierender Umgebung kann es deshalb zu Abweichungen kommen. SIMATIC RF662A Betriebsanleitung, 12/2022, C79000-G8900-C684-01...
- Seite 21 Antennendiagramme 5.3 Antennendiagramme im FCC-Frequenzband Strahlungsdiagramm (zirkular) im FCC-Frequenzband Charakteristik der vertikalen Raumebene der Antenne Charakteristik der horizontalen Raumebene der Antenne Bild 5-5 Richtcharakteristik der RF662A im FCC-Frequenzband SIMATIC RF662A Betriebsanleitung, 12/2022, C79000-G8900-C684-01...
- Seite 22 2. Die Reichweite der Antenne beträgt bei ± 40° von der Z-Achse innerhalb der vertikalen Raumebene nur noch 50 % gegenüber der maximalen Reichweite (siehe blau gefärbte Linie in der Richtcharakteristik: Charakteristik der vertikalen Raumebene der Antenne sowie die dazugehörige Darstellung des Bezugssystems). SIMATIC RF662A Betriebsanleitung, 12/2022, C79000-G8900-C684-01...
- Seite 23 • Mit einem 3 Meter langen Antennenkabel mit 1 dB Kabeldämpfung (Artikelnummer: 6GT2815-0BH30) • Raumtemperatur von ca. 20 - 25 °C • Optimierte reale Messbedingungen (Labor mit wenig metallischen Reflektionsflächen) Tabelle 6- 1 Lesereichweiten der Antenne (alle Reichweiten in Meter [m]) SIMATIC RF662A mit SIMATIC SIMATIC SIMATIC RF615R RF650R...
- Seite 24 Maximale Lese-/Schreibreichweiten SIMATIC RF662A mit SIMATIC RF640T SIMATIC RF645T SIMATIC RF680T SIMATIC RF682T Maximale Schreibreichweite Zum Schreiben von Daten wird von der Antenne mehr Leistung benötigt als zum Lesen von Daten. Beim Schreibvorgang reduziert sich die maximale Reichweite um ca. 30 - 50 %, abhängig von dem verwendeten Transponder und ausgehend von der Lesereichweite.
- Seite 25 Technische Daten Tabelle 7- 1 Technische Daten der Antenne RF662A 6GT2812-1AA08 Produkttyp-Bezeichnung SIMATIC RF662A Funkfrequenzen Betriebsfrequenz 865 ... 928 MHz Elektrische Daten Maximale Strahlungsleistung • ETSI • ≤ 2000 mW ERP • • ≤ 4000 mW EIRP • CMIIT •...
- Seite 26 Normen, Spezifikationen, Zulassungen Eignungsnachweis • ETSI • CE (ETSI EN 302208) • • FCC (Title 47, Part 15.247), cULus MTBF 1190 Jahre Die Werte für Schock und Schwingungen sind Maximalwerte und dürfen nicht als Dauerbeanspruchung auftreten. SIMATIC RF662A Betriebsanleitung, 12/2022, C79000-G8900-C684-01...
- Seite 27 Maßbild Bild 8-1 Maßbild RF662A Alle Maßangaben in mm SIMATIC RF662A Betriebsanleitung, 12/2022, C79000-G8900-C684-01...
- Seite 28 Maßbild SIMATIC RF662A Betriebsanleitung, 12/2022, C79000-G8900-C684-01...
- Seite 29 Die Zulassung für Industry Canada wird in Zusammenhang mit der Zulassung Industry Canada der folgenden RF600-Reader erteilt: • IC: 267X-RF600R2, Model RF650R (for 6GT2811-6AB20-1AA0) • IC: 267X-RF600R2, Model RF680R (for 6GT2811-6AA10-1AA0) • IC: 267X-RF600R2, Model RF685R (for 6GT2811-6CA10-1AA0) SIMATIC RF662A Betriebsanleitung, 12/2022, C79000-G8900-C684-01...
- Seite 30 • UL 62368-1 - AVICT Equipment - Part 1: Safety Requirements • CSA C22.2 No. 62368-1-14 AVICT Equipment - Part 1: Saftey Requirements Korea Communications Commission Certificate of Broadcasting and Communication Equipments Republic of Korea SIMATIC RF662A Betriebsanleitung, 12/2022, C79000-G8900-C684-01...
