Bündiger Einbau Auf/In Metall; Mindestabstände - Siemens SIMATIC RF200 Systemhandbuch

Antennen
6.11 ANT D1
6.11.3 Bündiger Einbau auf/in Metall
Die Abstimmung der Antenne ANT D1 ist für die Montage auf Metall optimiert und kann
direkt auf oder auch bündig in Metall montiert werden.

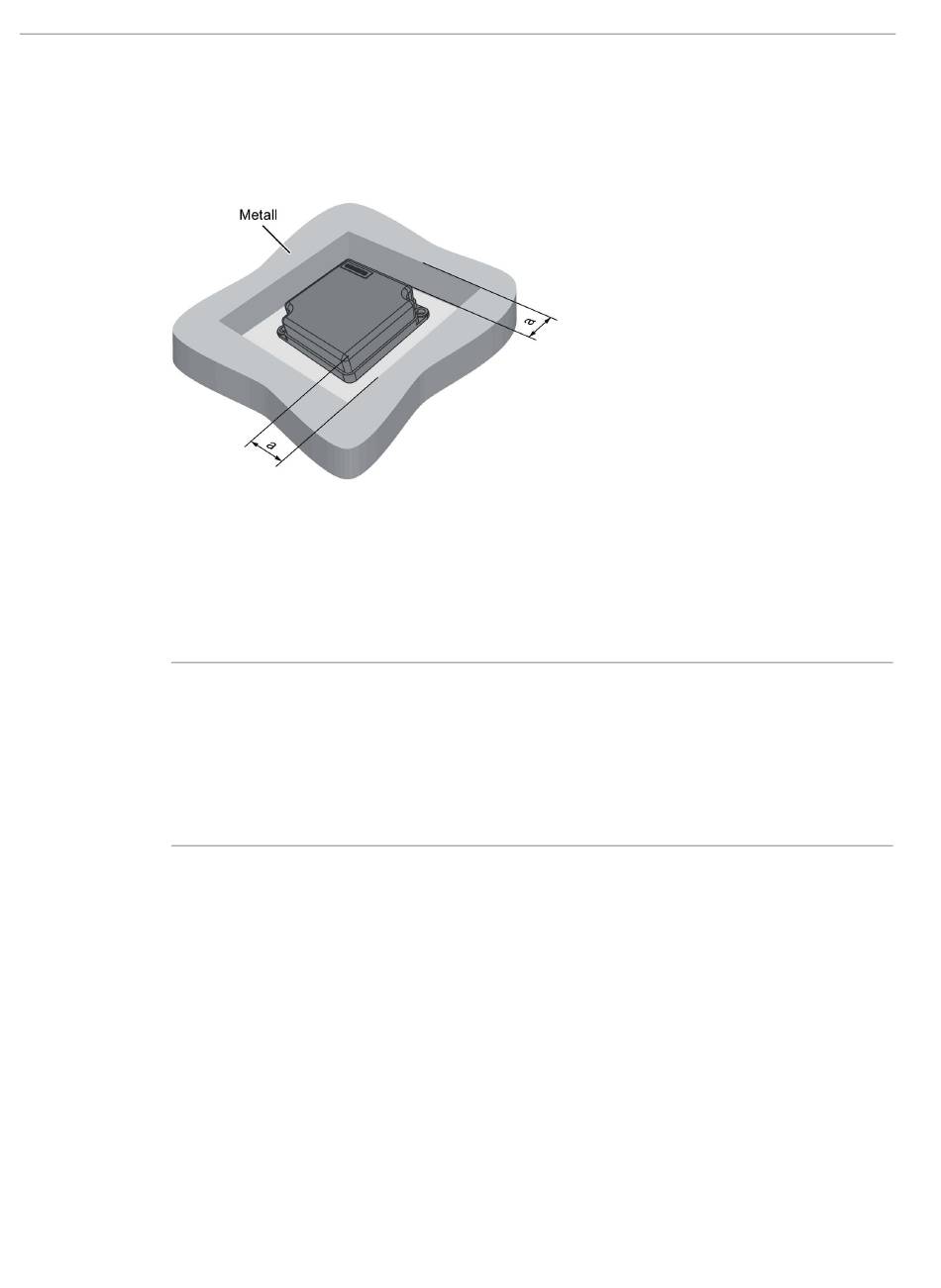

a = 30 mm
Bild 6-50
6.11.4 Mindestabstände
Hinweis
Verlängerung der Datenübertragungszeit bei Nichteinhaltung der Abstandswerte
Wenn Sie die in den Tabellen angegebenen Abstandswerte unterschreiten, besteht die
Gefahr, dass die induktiven Felder beeinflusst werden. Die Zeit für die Datenübertragung
kann sich dadurch unberechenbar verlängern oder ein Befehl wird mit einem Fehler
abgebrochen.
Beachten Sie daher die in den Tabellen angegebenen Werte.
246
ANT D1 bündig in Metall eingebaut
Systemhandbuch, 03/2019, J31069-D0227-U001-A11-0019
SIMATIC RF200
