RF200-System planen
4.3 Einbaurichtlinien
4.3.4.1 RF210R
Der RF210R kann bündig in Metall eingebaut werden. Beachten Sie eine mögliche
Reduzierung der Felddaten. Um im Fall d) eine Reduzierung zu vermeiden, sollte der
Abstand a ≥ 10 mm betragen.

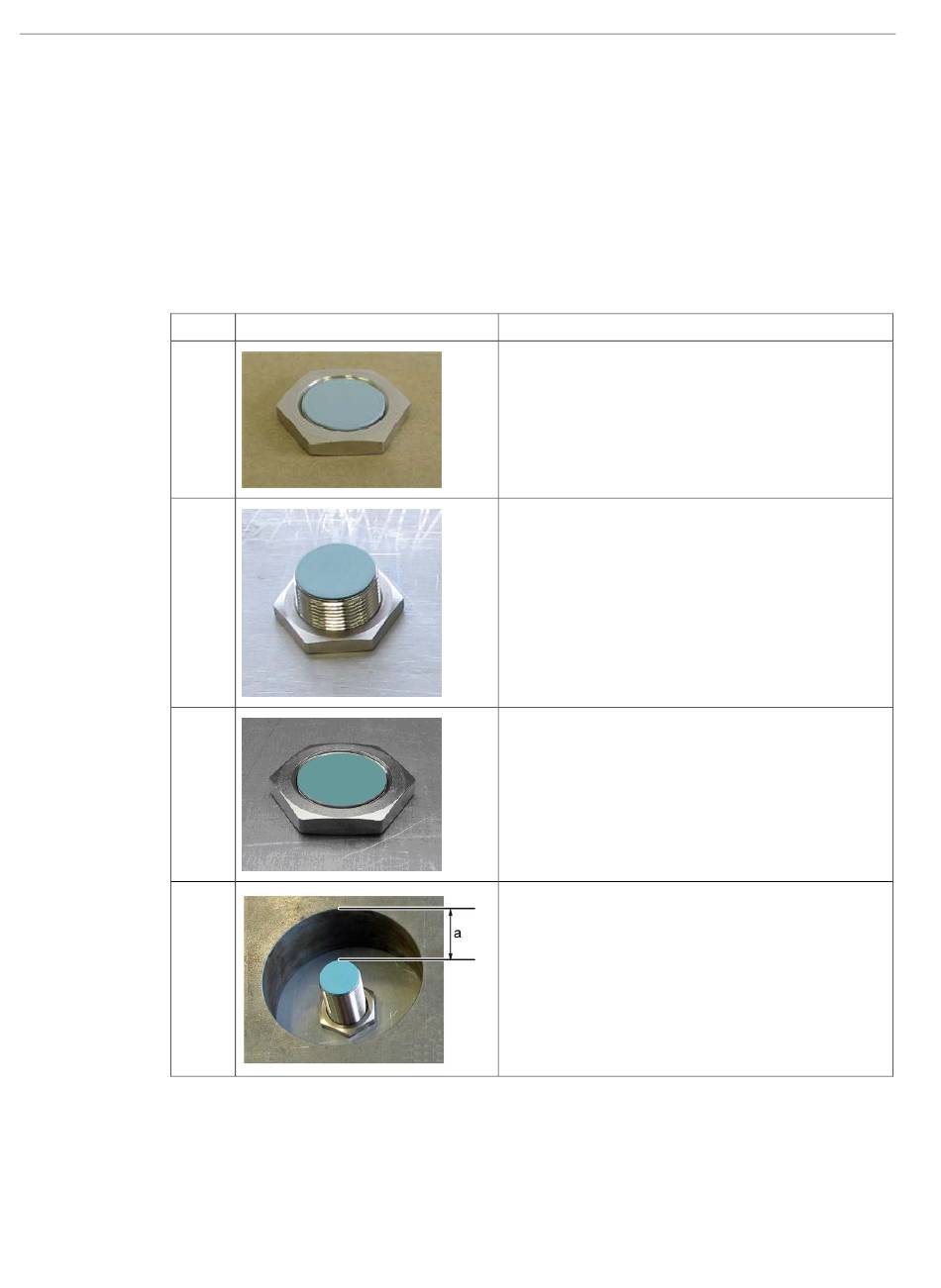

In der folgenden Tabelle sehen Sie verschiedene Einbaubeispiele des Readers ohne oder
mit metallischer Umgebung:
Tabelle 4- 31 Einbaubeispiele RF210R
Fall
a)
b)
c)
d)
64
Abbildung Beschreibung
Reader metallfrei
Reader auf Metall,
Abstand zu Metall ≥ 12 mm
Reader in Metall,
bündig mit M18-Mutter
Reader in Metall,
umlaufend
