SIMATIC Ident
RFID-Systeme
SIMATIC RF1060R/RF1070R
Betriebsanleitung
10/2018
C79000-G8900-C432-03
___________________
Einleitung
___________________
Beschreibung
___________________
Montage
Installation und
___________________
Inbetriebnahme
___________________
Programmierschnittstelle
___________________
Technische Daten
___________________
Maßbild
___________________
Anhang
1
2
3
4
5
6
7
A
Werbung
Verwandte Anleitungen für Siemens SIMATIC RF1060R
Inhaltszusammenfassung für Siemens SIMATIC RF1060R
- Seite 1 ___________________ Einleitung ___________________ Beschreibung ___________________ SIMATIC Ident Montage Installation und ___________________ Inbetriebnahme RFID-Systeme SIMATIC RF1060R/RF1070R ___________________ Programmierschnittstelle ___________________ Technische Daten Betriebsanleitung ___________________ Maßbild ___________________ Anhang 10/2018 C79000-G8900-C432-03...
- Seite 2 Hinweise in den zugehörigen Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft.
- Seite 3 5.2.1 Oberfläche der Demo-Applikation ................... 22 5.2.2 Eigene Applikation erstellen ....................24 Technische Daten ..........................25 Maßbild ..............................27 Anhang ..............................29 Zertifikate & Zulassungen ....................... 29 Bestelldaten ..........................30 Service & Support ........................31 SIMATIC RF1060R/RF1070R Betriebsanleitung, 10/2018, C79000-G8900-C432-03...
- Seite 4 Inhaltsverzeichnis SIMATIC RF1060R/RF1070R Betriebsanleitung, 10/2018, C79000-G8900-C432-03...
- Seite 5 Zweck dieser Dokumentation Diese Dokumentation gibt Ihnen einen Überblick über die Montage und Programmierung der Reader SIMATIC RF1060R und RF1070R. Die Betriebsanleitung richtet sich an Anwender und Programmierer, die in den Bereichen Projektierung, Inbetriebsetzung und Service mit dem SIMATIC RF1060R/RF1070R arbeiten.
- Seite 6 Security finden Sie unter folgender Adresse: Link: (http://www.siemens.com/industrialsecurity) Die Produkte und Lösungen von Siemens werden ständig weiterentwickelt, um sie noch sicherer zu machen. Siemens empfiehlt ausdrücklich, Aktualisierungen durchzuführen, sobald die entsprechenden Updates zur Verfügung stehen und immer nur die aktuellen Produktversionen zu verwenden.

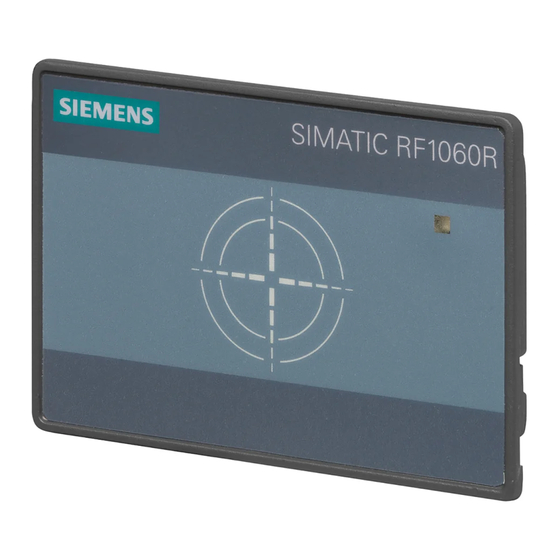

- Seite 7 Bild 2-1 Produktfoto der Reader SIMATIC RF1060R und SIMATIC RF1070R Die Reader SIMATIC RF1060R/RF1070R sind für den Anschluss an einen windowsbasierten Computer konzipiert. Der Anschluss erfolgt über eine USB-Schnittstelle des Computers. Dabei wird der Reader vom Computer wie eine Tastatur behandelt. Dadurch entfällt die Installation von spezifischen RFID-Treibern.
- Seite 8 Beschreibung Auf der Siemens-Supportseite "Industry Online Support (https://support.industry.siemens.com/cs/ww/de/view/109741590)" stehen Zugriffsfunktionen auf die Reader in Form von DLL-Dateien mit einer Demo-Applikation bereit. Mit Hilfe der DLL-Datei können Sie schnell und einfach eine Benutzeridentifizierung für den Zugriff auf eigene Applikationen realisieren. Hierfür werden vom Reader die Seriennummern von MIFARE- und ISO 15693-Transpondern ausgelesen.
- Seite 9 4. Montieren Sie ggf. den optionalen Kartenhalter auf der Frontseite des Readers. Setzen Sie dazu den Kartenhalter seitlich an dem Reader-Gehäuse an und drücken diesen über die Reader-Front, so dass der Kartenhalter einrastet. Bild 3-1 Montage des RF1060R/RF1070R SIMATIC RF1060R/RF1070R Betriebsanleitung, 10/2018, C79000-G8900-C432-03...
- Seite 10 Bei Betrieb des Readers in einem industriellen Umfeld wird der Einbau in einen Schaltschrank oder in einem geschlossenen Metallgehäuse empfohlen. Beispielanwendung Das nachfolgende Bild zeigt eine beispielhafte Anwendung des SIMATIC RF1060R in Verbindung mit einer SIMATIC HMI. Bild 3-2 Beispielanwendung eines SIMATIC RF1060R in Verbindung mit einer SIMATIC HMI (z.
- Seite 11 Installation und Inbetriebnahme Gehen Sie folgendermaßen vor, um den Reader SIMATIC RF1060R/RF1070R zu installieren und in Betrieb zu nehmen: 1. Verbinden Sie den Reader mit Hilfe des USB-Kabels mit Ihrem PC. Reaktion: Die Meldung "Ein USB-Gerät wurde erfolgreich installiert." erscheint.
- Seite 12 Installation und Inbetriebnahme SIMATIC RF1060R/RF1070R Betriebsanleitung, 10/2018, C79000-G8900-C432-03...
- Seite 13 Programmierschnittstelle Allgemeine Informationen Auf der Siemens-Supportseite "Industry Online Support (https://support.industry.siemens.com/cs/ww/de/view/109741590)" erhalten Sie die Datei "RF10x0R.zip". Diese enthält Zugriffsfunktionen als DLL-Datei, sowie eine Demo- Applikation, das die Verwendung der DLL-Datei veranschaulicht. Mit der Demo-Applikation "AccessControlDemo" können Sie den Reader aus Ihrer Applikation heraus über die USB-Schnittstelle direkt ansprechen.
- Seite 14 Tabelle 5- 2 Beschreibung der Parameter Parameter Beschreibung brp_close_session Diesr Parameter beendet eine Verbindung. Handle Der von der Funktion "brp_open_usb_session" zurückgelieferte Sitzungs- schlüssel. Rückgabewert BRP_OK • BRP_ERR_WRONG_HANDLE • Weitere Informationen zu den Rückgabewerten, finden Sie im Kapitel "Rückgabewerte (Seite 21)". SIMATIC RF1060R/RF1070R Betriebsanleitung, 10/2018, C79000-G8900-C432-03...
- Seite 15 Die Funktion liest Informationen über die Firmware des Readers aus. Der ausgelesene Wert enthält Informationen zum Typ der Firmware, des Ausgabestands und die Seriennummer des Readers. Funktionsaufruf syscmd_get_info( int Handle, char * fws, int * Status SIMATIC RF1060R/RF1070R Betriebsanleitung, 10/2018, C79000-G8900-C432-03...
- Seite 16 Jedes Bit repräsentiert eine interne Komponente des Readers. Status Weitere Informationen zu dem Reader-Status, finden Sie im Kapitel "Status-Codes (Seite 21)". Rückgabewert Weitere Informationen zu den Rückgabewerten, finden Sie im Kapitel "Rückgabewerte (Seite 21)". SIMATIC RF1060R/RF1070R Betriebsanleitung, 10/2018, C79000-G8900-C432-03...
- Seite 17 Jeder Wert des Parameters ist einer bestimmten LED-Farbe zugeordnet. Status Weitere Informationen zu dem Reader-Status, finden Sie im Kapitel "Status-Codes (Seite 21)". Rückgabewert BRP_OK • Weitere Informationen zu den Rückgabewerten, finden Sie im Kapitel "Rückgabewerte (Seite 21)". SIMATIC RF1060R/RF1070R Betriebsanleitung, 10/2018, C79000-G8900-C432-03...
- Seite 18 LEGIC Legacy (nur bei RF1070R) 0x0004 (Bit 3) 0x3X ISO 15693 0x0008 (Bit 4) 0x4X ISO 14443 B 0x0010 (Bit 5) 0x5X Reserviert 0x0020 (Bit 6) 0x6X Reserviert 0x0800 (Bit 12) 0xCX LEGIC Prime (nur bei RF1070R) SIMATIC RF1060R/RF1070R Betriebsanleitung, 10/2018, C79000-G8900-C432-03...
- Seite 19 Funktion "vhl_select" zuvor nicht erfolgreich ausgeführt werden konnte oder die Karte nicht mehr im Feld ist wird der Rückgabewert "CARD_NOT_SELECTED_ERR" (Status-Code "0x0102") zurückgegeben. In diesem Fall wird eine undefinierte Seriennummer zurückgegeben. Funktionsaufruf vhl_get_snr( int Handle, byte * Snr, byte * Length, int * Status SIMATIC RF1060R/RF1070R Betriebsanleitung, 10/2018, C79000-G8900-C432-03...
- Seite 20 Der von der Funktion "brp_open_usb_session" zurückgelieferte Sitzungs- schlüssel. Status Weitere Informationen zu dem Reader-Status, finden Sie im Kapitel "Status-Codes (Seite 21)". Rückgabewert BRP_OK • Weitere Informationen zu den Rückgabewerten, finden Sie im Kapitel "Rückgabewerte (Seite 21)". SIMATIC RF1060R/RF1070R Betriebsanleitung, 10/2018, C79000-G8900-C432-03...
- Seite 21 Die Kommunikationssequenz ist erfolgreich, aber das Lesen ist fehlgeschlagen. 0x0107 WRITE_ERR Dieser Wert wird derzeit nicht unterstützt. 0x0108 CONFCARD_READ Ein Transponder wurde erkannt. 0x0109 INVALID_CARD_FAMILY_ERR Der gewünschte Transponder-Typ passt nicht zur Transponder-Familie des momentan ausgewählten Transponders. SIMATIC RF1060R/RF1070R Betriebsanleitung, 10/2018, C79000-G8900-C432-03...
- Seite 22 Kapiteln aufgeführten Funktionen und ist voll funktionsfähig. Dadurch haben Sie die Möglichkeit direkt mit der Demo-Applikation Ihre Reader zu testen. Hinweis Haftungsausschluss Beachten Sie, dass die Siemens AG keine Haftung für die Demo-Applikation übernimmt. 5.2.1 Oberfläche der Demo-Applikation Voraussetzung Um mit der Demo-Applikation zu arbeiten, muss .NET 3.5 auf Ihrem PC installiert und die...
- Seite 23 Beispielansicht eines Scans In dem Anzeigebereich werden die erfassten Daten angezeigt. 3. Um den Anzeigebereich zu leeren, klicken Sie auf die Schaltfläche "Clear". 4. Um den Scanvorgang zu beenden, klicken Sie auf die Schaltfläche "Stopp Scan". SIMATIC RF1060R/RF1070R Betriebsanleitung, 10/2018, C79000-G8900-C432-03...
- Seite 24 – Der Applikation melden, dass der Transponder mit der Seriennummer "x" nicht mehr erkannt wird. 3. Trennen Sie die Verbindung zum Reader ("brp_close_session"). Der Source-Code der Demo-Applikation kann Ihnen hierbei als Beispiel für Ihre eigene Applikation dienen. SIMATIC RF1060R/RF1070R Betriebsanleitung, 10/2018, C79000-G8900-C432-03...
- Seite 25 Technische Daten Tabelle 6- 1 Technische Daten 6GT2831-6xA50 Produkttyp-Bezeichnung SIMATIC RF1060R, SIMATIC RF1070R Funkfrequenz Betriebsfrequenz 13,56 MHz Elektrische Daten Maximale Reichweite 30 mm Maximale Übertragungsgeschwindigkeit Reader ↔ Transponder Lesen ca. 1,5 kByte/s • • Mechanische Daten Gehäuse Material PC-GF •...
- Seite 26 Anziehdrehmoment ≤ 0,5 Nm; 4 x Torxschrauben (EJOT) T10 x 10; Anziehdrehmoment ≤ 1,5 Nm; Einbauwandstärke maximal 7 mm Leitungslänge Reader ↔ Kommunikationsmodul 1,8 m USB-Anschlussleitung Anzeigeelemente 3-farbige LED-Anzeige Zulassungen CE, FCC, IC MTBF 28 Jahre SIMATIC RF1060R/RF1070R Betriebsanleitung, 10/2018, C79000-G8900-C432-03...
- Seite 27 Maßbild ① Bild 7-1 Maßbild RF1060R/RF1070R mit optionalem Kartenhalter Alle Maße in mm. SIMATIC RF1060R/RF1070R Betriebsanleitung, 10/2018, C79000-G8900-C432-03...
- Seite 28 Maßbild SIMATIC RF1060R/RF1070R Betriebsanleitung, 10/2018, C79000-G8900-C432-03...
- Seite 29 "This device complies with part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and • (2) this device must accept any interference received, including • interference that may cause undesired operation." SIMATIC RF1060R/RF1070R Betriebsanleitung, 10/2018, C79000-G8900-C432-03...
- Seite 30 2) l’appareil doit accepter tout brouillage radioélectrique subi, • même si le brouillage est susceptible d’en compromettre le fonc- tionnement. Bestelldaten Tabelle A- 2 Bestelldaten RF1060R Produkt Artikelnummer SIMATIC RF1060R 6GT2831-6AA50 SIMATIC RF1070R 6GT2831-6BA50 Tabelle A- 3 Bestelldaten Zubehör Produkt Artikelnummer Kartenhalter für RF1060R/RF1070R...
- Seite 31 A.3 Service & Support Service & Support Industry Online Support Zusätzlich zur Produktdokumentation unterstützt Sie die umfassende Online-Plattform des Siemens Industry Online Support unter folgender Internet-Adresse: Link 1: (https://support.industry.siemens.com/cs/de/de/) Neben Neuigkeiten finden Sie dort: ● Produktinformationen: Handbücher, FAQs, Downloads, Anwendungsbeispiele etc.
- Seite 32 Anhang A.3 Service & Support SIMATIC RF1060R/RF1070R Betriebsanleitung, 10/2018, C79000-G8900-C432-03...
