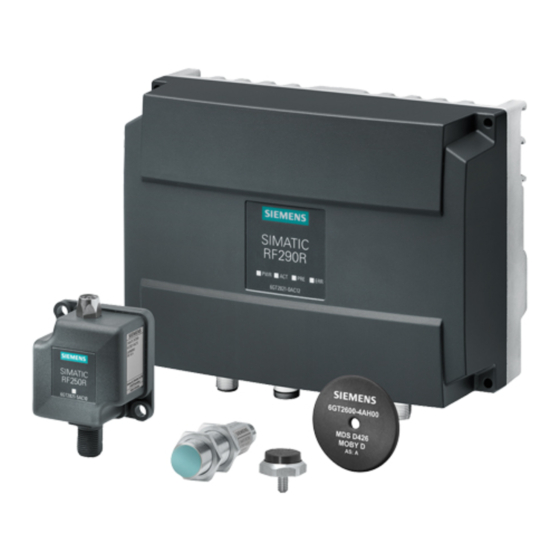

ASCII-Protokoll für RF200
SIMATIC Ident
RFID-Systeme
ASCII-Protokoll für RF200
Bedienhandbuch
10/2013
C79000-G8900-C329-03
___________________
Einleitung
___________________
Befehls- und
Meldetelegramme
___________________
Fehlermeldungen
___________________
Reader
___________________
Transponder
___________________
Anhang
___________________
Service & Support
1
2
3
4
5
A
B
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Siemens SIMATIC RF200
Inhaltszusammenfassung für Siemens SIMATIC RF200
- Seite 1 ___________________ ASCII-Protokoll für RF200 Einleitung ___________________ Befehls- und Meldetelegramme ___________________ Fehlermeldungen SIMATIC Ident ___________________ Reader RFID-Systeme ___________________ ASCII-Protokoll für RF200 Transponder ___________________ Anhang Bedienhandbuch ___________________ Service & Support 10/2013 C79000-G8900-C329-03...
-
Seite 2: Rechtliche Hinweise
Hinweise in den zugehörigen Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Einleitung ..............................5 Eigenschaften des Protokolls ......................6 Schnittstellenparameter ......................... 7 Festlegungen zur Datenübertragung ..................... 8 Befehls- und Meldetelegramme ....................... 9 Befehlsübersicht..........................9 Befehl "READ" ..........................11 Befehl "WRITE" ..........................12 Befehl "SLG-STATUS" (mode 0) ....................13 Befehl "SLG-STATUS" (mode 1) ....................14 Befehl "MDS-STATUS"... - Seite 4 Inhaltsverzeichnis ASCII-Protokoll für RF200 Bedienhandbuch, 10/2013, C79000-G8900-C329-03...
-
Seite 5: Einleitung
Einleitung Zweck dieses Bedienhandbuchs Dieses Handbuch beschreibt die Kommunikationsprozedur der SIMATIC RF200-Reader mit ASCII-Protokoll (Bestellnummern: 6GT2821-xAC40). Mit dem ASCII-Protokoll können Sie RF200-Reader schnell und einfach an beliebige Steuerungssysteme mit RS232-Schnittstelle anbinden. In diesem Dokument werden neben der Protokolldefinition und der möglichen Schnittstellenparameter auch die Befehlstelegramme der RF200-ASCII-Reader beschrieben (z. -
Seite 6: Eigenschaften Des Protokolls
Einleitung 1.1 Eigenschaften des Protokolls Eigenschaften des Protokolls Bei diesem Protokoll handelt es sich um eine einfache Kommunikationsprozedur für eine Punkt-zu-Punkt-Verbindung. Die Kommunikationsparameter der seriellen Schnittstelle sind werksseitig folgendermaßen eingestellt: ● Datenrahmen mit 8 Datenbits ● 1 Stopbit ● ungerade Parität ●... -
Seite 7: Schnittstellenparameter
Einleitung 1.2 Schnittstellenparameter Tabelle 1- 2 ASCII-Tabelle mit den entsprechenden Hex-Werten ASCII- Wert Hex- Wert Schnittstellenparameter Sie können folgende Schnittstellenparameter wählen: ● Baudraten: – 19,2 kBaud (default), – 56,7 kBaud, – 115,2 kBaud ● Parität: – ohne, – gerade, – ungerade (default) ●... -
Seite 8: Festlegungen Zur Datenübertragung
Einleitung 1.3 Festlegungen zur Datenübertragung Hinweis "SET-RS232" vor dem ersten "RESET" durchführen Zum Ändern der Schnittstellenparameter muss der Befehl "SET-RS232" vor dem ersten "RESET"-Befehl gesendet werden. Die Quittung auf den Befehl erfolgt noch mit den ursprünglichen Schnittstellenparametern, anschließend ist der Reader mit den neuen Parametern betriebsbereit. -
Seite 9: Befehls- Und Meldetelegramme
Befehls- und Meldetelegramme Befehlsübersicht Der ASCII-Protokoll unterstützt den Singletag-Modus mit Normaladressierung. Wählbar sind folgende Betriebsarten: ● mit Anwesenheit (MDS_Control On) ● ohne Anwesenheit (MDS_Control Off) ● ohne Anwesenheit inkl. befehlsabhängiges Antenne ein/aus (MDS_Control Off, HF Off) Bei aktiver Anwesenheitskontrolle "mit Anwesenheit" werden Transponder, die ins Antennenfeld kommen, angezeigt. - Seite 10 Befehls- und Meldetelegramme 2.1 Befehlsübersicht Die nachfolgenden Meldungen werden vom Reader nicht generiert: ● Anlauf Hinweis "RESET" nach dem Hochlauf Der Reader generiert keine Hochlaufmeldung. Führen Sie nach dem Hochlauf ein "RESET" durch, damit der Reader weitere Befehle empfangen kann. ASCII-Protokoll für RF200 Bedienhandbuch, 10/2013, C79000-G8900-C329-03...
-
Seite 11: Befehl "Read
Befehls- und Meldetelegramme 2.2 Befehl "READ" Befehl "READ" Tabelle 2- 1 Befehl "READ" Adresse Bezeichnung Wert Beschreibung Byte 0 Länge Telegramm 30 hex Nettodatenlänge des Telegramms - 1 Byte Byte 1 35 hex Byte 2 Befehl 30 hex Byte 3 32 hex Byte 4 Status... -
Seite 12: Befehl "Write
Befehls- und Meldetelegramme 2.3 Befehl "WRITE" Befehl "WRITE" Tabelle 2- 3 Befehl "WRITE" Adresse Bezeichnung Wert Beschreibung Byte 0 Länge Telegramm high nibble Nettodatenlänge des Telegramms -1 Byte Byte 1 low nibble (abhängig von Datenlänge) Byte 2 Befehl 30 hex Byte 3 31 hex Byte 4... -
Seite 13: Befehl "Slg-Status" (Mode 0)
Befehls- und Meldetelegramme 2.4 Befehl "SLG-STATUS" (mode 0) Befehl "SLG-STATUS" (mode 0) Tabelle 2- 5 Befehl "SLG-STATUS" (mode 0) Adresse Bezeichnung Wert Beschreibung Byte 0 Länge Telegramm 30 hex Nettodatenlänge des Telegramms - 1 Byte Byte 1 36 hex Byte 2 Befehl 30 hex Byte 3... -
Seite 14: Befehl "Slg-Status" (Mode 1)
Befehls- und Meldetelegramme 2.5 Befehl "SLG-STATUS" (mode 1) Befehl "SLG-STATUS" (mode 1) Tabelle 2- 7 Befehl "SLG-STATUS" (mode 1) Adresse Bezeichnung Wert Beschreibung Byte 0 Länge Telegramm 30 hex Nettodatenlänge des Telegramms - 1 Byte Byte 1 36 hex Byte 2 Befehl 30 hex Byte 3... - Seite 15 Befehls- und Meldetelegramme 2.5 Befehl "SLG-STATUS" (mode 1) Adresse Bezeichnung Wert Beschreibung Byte 14 Url-V xx, high nibble Byte 15 xx, low nibble Byte 16 yy, high nibble Byte 17 yy, low nibble Byte 18 30 hex FW-Variante RF200 ISO only Byte 19 33 hex Byte 20...
-
Seite 16: Befehl "Mds-Status" (Mode 3)
Befehls- und Meldetelegramme 2.6 Befehl "MDS-STATUS" (mode 3) Befehl "MDS-STATUS" (mode 3) Tabelle 2- 9 Befehl "MDS-STATUS" (mode 3) Adresse Bezeichnung Wert Beschreibung Byte 0 Länge Telegramm 30 hex Nettodatenlänge des Telegramms -1 Byte Byte 1 35 hex Byte 2 Befehl 30 hex Byte 3... -
Seite 17: Befehl "Set-Ant
Befehls- und Meldetelegramme 2.7 Befehl "SET-ANT" Adresse Bezeichnung Wert Beschreibung Byte 20 byte 1, high nibble Byte 21 byte 1, low nibble Byte 22 byte 0, high nibble Byte 23 byte 0, low nibble Byte 24 MDS-Typ 30 hex im Antennenfeld erkannter Transponder Byte 25 xx = 33: Infineon... -
Seite 18: Befehl "Set-Rs232
Befehls- und Meldetelegramme 2.8 Befehl "SET-RS232" Tabelle 2- 12 Quittung "SET-ANT" Adresse Bezeichnung Wert Beschreibung Byte 0 Länge Telegramm 30 hex Nettodatenlänge des Telegramms - 1 Byte Byte 1 32 hex Byte 2 Befehl 30 hex Byte 3 41 hex Byte 4 Status high nibble... -
Seite 19: Befehl "Reset
Befehls- und Meldetelegramme 2.9 Befehl "RESET" Befehl "RESET" Tabelle 2- 15 Befehl "RESET" Adresse Bezeichnung Wert Beschreibung Byte 0 Länge Telegramm 30 hex Nettodatenlänge des Telegramms - 1 Byte Byte 1 41 hex Byte 2 Befehl 30 hex Byte 3 30 hex Byte 4 Status... -
Seite 20: Meldung "Anw-Meld
Befehls- und Meldetelegramme 2.10 Meldung "ANW-MELD" Adresse Bezeichnung Wert Beschreibung Byte 6 Version Firmware xx, high nibble Version der Firmware Format: xx.yy Byte 7 xx, low nibble Byte 8 yy, high nibble Byte 9 yy, low nibble Byte 10..11 reserviert 30 hex 2.10 Meldung "ANW-MELD"... -
Seite 21: Fehlermeldungen
Fehlermeldungen Nachfolgende Fehlermeldung werden vom RF200-System erkannt und in die Befehls- Quittung im Feld “Status“ eingetragen. Tabelle 3- 1 Fehlercodes der RF200-Reader Blinken der Fehlercode Beschreibung roten LED- (hexa- Anzeige am dezimal) Reader kein Fehler Anwesenheitsfehler, mögliche Ursachen: der aktive Befehl wurde nicht vollständig ausgeführt •... - Seite 22 Fehlermeldungen Blinken der Fehlercode Beschreibung roten LED- (hexa- Anzeige am dezimal) Reader Falsche Anzahl Zeichen im Telegramm laufender Befehl durch Befehl "RESET" abgebrochen Hinweis Herstellerabhängig Fehlermeldungen Bei Transpondern mit gesperrtem/geschütztem Speicherbereich können je nach Herstellertyp (NXP, Infineon etc.) unterschiedliche Fehlermeldungen auftreten (z. B. Fehler 01, 0C) ASCII-Protokoll für RF200 Bedienhandbuch, 10/2013, C79000-G8900-C329-03...
-
Seite 23: Reader
Reader Bestelldaten Tabelle 4- 1 Bestelldaten der Reader Bestellnummer RF240R mit RS232-Schnittstelle (ASCII) 6GT2821-4AC40 RF260R mit RS232-Schnittstelle (ASCII) 6GT2821-6AC40 Anzeigeelemente Tabelle 4- 2 Bedeutung der LED-Anzeige am Reader Farbe Bedeutung grün blinkend Betriebsspannung vorhanden, Reader nicht initialisiert bzw. Antenne ausgeschaltet dauerhaft Betriebsspannung vorhanden, Reader initialisiert und Antenne eingeschaltet leuchtend... - Seite 24 Reader 4.2 Anzeigeelemente ASCII-Protokoll für RF200 Bedienhandbuch, 10/2013, C79000-G8900-C329-03...
-
Seite 25: Transponder
Transponder Auswahl der Transponder Tabelle 5- 1 ISO-Transponder ISO-Transponder Beschreibung Bestellnummer MDS D100 6GT2600-0AD10 IP68 • Speichergröße: 112 Byte EEPROM Anwenderspeicher • Betriebstemperaturbereich: -25 °C ... +80 °C • Abmessungen (L x B x H): 85,6 (±0,2) x 54 (±0,2) x 0,9 (±0,05) mm •... - Seite 26 Transponder 5.1 Auswahl der Transponder ISO-Transponder Beschreibung Bestellnummer MDS D165 6GT2600-1AB00-0AX0 IP65 • Speichergröße: 112 Byte EEPROM Anwenderspeicher • Betriebstemperaturbereich: -25 °C ... +85 °C • Abmessungen (L x B): 86 x 54 mm • Smartlabel (PET) im Scheckkartenformat • MDS D200 6GT2600-1AD00-0AX0 IP67...
- Seite 27 Transponder 5.1 Auswahl der Transponder ISO-Transponder Beschreibung Bestellnummer MDS D423 6GT2600-4AA00 IP68 • Speichergröße: 2000 Byte FRAM Anwenderspeicher • Betriebstemperaturbereich: -25 °C ... +85 °C • Abmessungen (Ø x H): 30 (+0,2/-0,5) x 8 (-0,5) mm • MDS D424 6GT2600-4AC00 IP67 •...
-
Seite 28: Speicheraufbau Der Transponder
Transponder 5.2 Speicheraufbau der Transponder Speicheraufbau der Transponder Bild 5-1 Speicheraufbau der ISO-Transponder ASCII-Protokoll für RF200 Bedienhandbuch, 10/2013, C79000-G8900-C329-03... -
Seite 29: Speicherbereiche
Transponder 5.2 Speicheraufbau der Transponder Speicherbereiche Der Speicheraufbau eines ISO-Transponders besteht, je nach Hersteller des Transponderchips, aus einem unterschiedlich großen Anwenderspeicher. Gebräuchliche Größen sind 112 Bytes, 256 Bytes, 992 Bytes EEPROM oder 2000 Bytes FRAM. Jeder ISO-Transponderchip besitzt eine 8 Byte große, eindeutige Seriennummer (UID, read only). - Seite 30 Transponder 5.2 Speicheraufbau der Transponder ASCII-Protokoll für RF200 Bedienhandbuch, 10/2013, C79000-G8900-C329-03...
-
Seite 31: Anhang
PC-Treiber "LAUF/3964R" Alternativ zum ASCII-Protokoll können Sie die Reader auch über den PC mit dem Treiber "3964R" parametrieren. Der SIEMENS PC-Treiber "3964R" kann komfortabel in eine Applikation integriert werden, um die Erstellung der Kommunikationsfunktionen zwischen einem PC als Host und dem Reader zu erleichtern. -
Seite 32: Mit Offenen Enden Für Die Stromversorgung
Anhang A.2 Verbindungskabel Mit offenen Enden für die Stromversorgung Bild A-2 Verbindungskabel zwischen PC und RF240R/RF260R/RF290R (RS232) mit offenen Enden für die Stromversorgung ASCII-Protokoll für RF200 Bedienhandbuch, 10/2013, C79000-G8900-C329-03... -
Seite 33: Weitbereichsnetzteil
Anhang A.3 Weitbereichsnetzteil Weitbereichsnetzteil Merkmale Weitbereichsnetzteil für SIMATIC RF-Systeme ① DC-Ausgang 1 ② DC-Ausgang 2 ③ Netzanschluss Merkmale ③ Weitbereichseingang für weltweiten Einsatz • Abmessungen ohne Netzkabel: 175 x 85 x 35 mm • Abmessungen inklusive Netzkabel: 250 x 85 x 35 mm •... - Seite 34 Anhang A.3 Weitbereichsnetzteil ASCII-Protokoll für RF200 Bedienhandbuch, 10/2013, C79000-G8900-C329-03...
-
Seite 35: Service & Support
● Internet: E-Mail (mailto:support.automation@siemens.com) Ansprechpartner Falls Sie noch Fragen zur Nutzung unserer Produkte haben, wenden Sie sich bitte an Ihren Siemens-Ansprechpartner in den für Sie zuständigen Vertretungen und Geschäftsstellen. Die Adressen finden Sie an folgenden Stellen: ● Im Internet (http://www.siemens.de/automation/partner) ●... - Seite 36 SIMATIC-Dokumentationen im Internet Einen Wegweiser zum Angebot an technischen Dokumentationen für die einzelnen SIMATIC-Produkte und -Systeme finden Sie im Internet: SIMATIC Guide Handbücher (http://www.siemens.de/simatic-tech-doku-portal) Online-Katalog und -Bestellsystem Den Online-Katalog und das Online-Bestellsystem finden Sie ebenfalls auf der Industry Mall- Homepage (http://www.siemens.com/industrymall/de).
