Beschreibung
SIMATIC RF642A
siehe RF600 Systemhandbuch
1)
Frequenzbereiche
Die Antenne ist breitbandig verfügbar. Sie kann daher für zwei verschieden Frequenzbereiche eingesetzt werden, die jeweils
für die Regionen Europa und China, USA bestimmt sind.
● Die Antenne arbeitet für Europa (EU, EFTA-Länder) im Frequenzbereich von 865 bis 868 MHz.
● Die Antenne für China, USA und Kanada arbeitet im Frequenzbereich von 902 bis 928 MHz.
Funktion

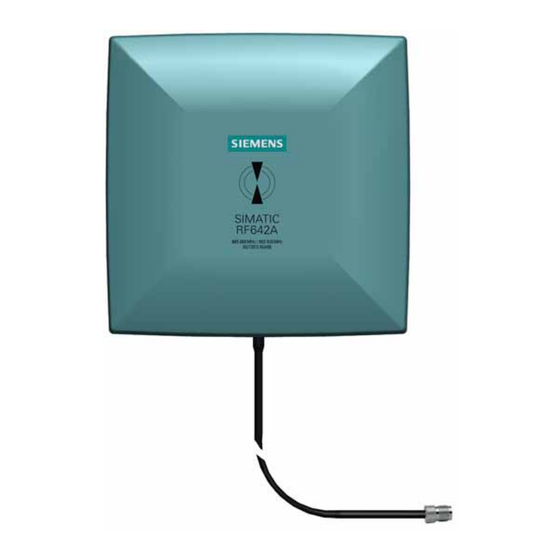

Die SIMATIC RF642A dient zum Senden und Empfangen der RFID-Signale im UHF-Bereich. Die Antennen werden über
Antennenleitungen, die in verschiedenen Längen lieferbar sind, an die SIMATIC RF600-Lesegeräte angeschlossen.
© Siemens Ⓟ2010
J31069-D0226-U001-A2-0018, 12/2010

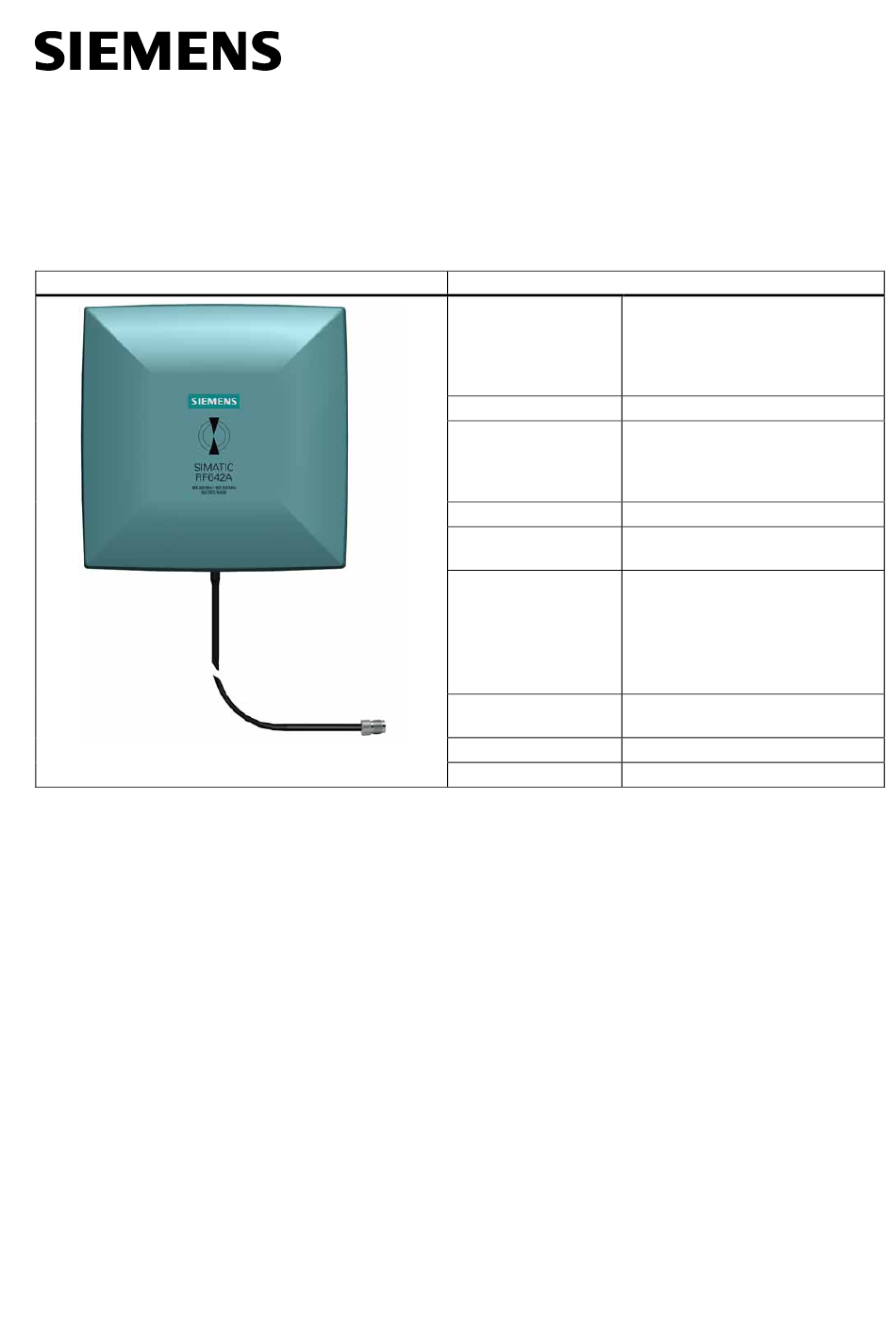

Merkmale
Einsatzbereich
Frequenzbereich
Polarisation
Schreib-/Leseabstand
Befestigung
Anschluss
anschließbare Reader
Maße in mm
Schutzart
Die SIMATIC RF642A ist eine
universelle UHF-Antenne mit
mittlerer Reichweite in
industrietauglicher, kompakter
Bauform.
865 ... 928 MHz
Linear polarisiert
Geeignet für RF600-Transponder,
die einheitlich ausgerichtet an der
Antenne vorbeigeführt werden.
max. 5,0 m
1)
4 x M4
(VESA 100-Befestigungssystem)
30 cm Anschlusskabel (fest mit der
Antenne verbunden) und RTNC-
Kupplung
Zum Anschluss an den Reader wird
noch ein Antennenkabel benötigt,
z. B. 6GT2815-0BH30)
Alle RF600-Reader mit externen
Antennenanschlüssen
185 x 185 x 45
IP65
1
Inhaltsverzeichnis
Verwandte Anleitungen für Siemens SIMATIC RF642A
Inhaltszusammenfassung für Siemens SIMATIC RF642A
- Seite 1 ● Die Antenne für China, USA und Kanada arbeitet im Frequenzbereich von 902 bis 928 MHz. Funktion Die SIMATIC RF642A dient zum Senden und Empfangen der RFID-Signale im UHF-Bereich. Die Antennen werden über Antennenleitungen, die in verschiedenen Längen lieferbar sind, an die SIMATIC RF600-Lesegeräte angeschlossen.
- Seite 2 Bestelldaten Tabelle 1 Bestelldaten RF642A Produkt Bestell-Nr. SIMATIC RF642A 6GT2812-1GA08 Zubehör Tabelle 2 Bestelldaten Zubehör Produkt Bestell-Nr. Steckleitung zwischen Reader und 3 m (Kabeldämpfung 1,0 dB) 6GT2815-0BH30 Antenne 10 m (Kabeldämpfung 2,0 dB) 6GT2815-1BN10 10 m (Kabeldämpfung 4,0 dB) 6GT2815-0BN10 20 m (Kabeldämpfung 4,0 dB)
-
Seite 3: Antenne Am Reader Anschließen
0BH30 (Länge 3 m) erzielt werden, da dieses Kabel die geringste Dämpfung aufweist. Voraussetzung Hinweis Verwendung von Siemens Antennenkabel Um eine optimale Funktion der Antenne zu gewährleisten, wird die Verwendung eines Siemens Antennenkabels gemäß Zubehörliste empfohlen. Zugentlastung Für das Antennenkabel ist eine Zugentlastung vorzusehen, wie in folgender Grafik gezeigt: ①... -
Seite 4: Ausrichtung Der Transponder Zur Antenne
Da die Antenne RF642A linear polarisiert ist, muss die Ausrichtung der verwendeten Transponder in Bezug auf die Antenne beachtet werden. Grundsätzlich müssen die Polarisationsachsen von Antenne und Transponder parallel zueinander verlaufen. Das Symbol auf der Antenne stellt den Verlauf der Polarisationsachse grafisch dar. Bild 2 Polarisationsachse SIMATIC RF642A J31069-D0226-U001-A2-0018, 12/2010... - Seite 5 Ausrichtung Die folgende Grafik zeigt die optimale Ausrichtung der RF600-Transponder zur Antenne RF642A. Bild 3 Antennen-/Transponderausrichtung SIMATIC RF642A J31069-D0226-U001-A2-0018, 12/2010...
- Seite 6 Winkeldiagramm Ausrichtung Das folgende Diagramm zeigt die Abhängigkeit folgender Faktoren: ● Ausrichtungswinkels des Transponders zur Antenne ● Maximale Reichweite der Antenne Bild 4 Winkeldiagramm Ausrichtung SIMATIC RF642A J31069-D0226-U001-A2-0018, 12/2010...
- Seite 7 3250 mW EIRP, 35 dBm EIRP). Die mögliche Kombination von Antennengewinn, Kabelverlust und max. 500 mW Sendeleistung der RF630R Reader ermöglicht keine Überschreitung von 2000 mW ERP (bzw. 33 dBm ERP, 3250 mW EIRP, 35 dBm EIRP). SIMATIC RF642A J31069-D0226-U001-A2-0018, 12/2010...
- Seite 8 - 6 dBi) + a RF642A für RF660R parametrieren Bei der Parametrierung der SIMATIC RF642A Antenne für den Reader RF660R handelt es sich um einen Sonderfall. Die Parametrierung ist aufgrund der fehlenden FCC- und IC-FCB-Zulassung für den Betrieb in USA und Kanada nicht gestattet.
- Seite 9 Damit Anforderungen nach FCC und IC-FCB eingehalten werden, muss das System der folgenden Relation genügen: ● Kabelgebundene Leistung P dBm des RF600-Readers (<30 dBm) ● Antennengewinn G dBi im FCC-Frequenzband (≤7 dBi) ● Kabeldämpfung a dB (≥1 dB) P(dBm) ≤ 30 dBm - (G - 6 dBi) + a SIMATIC RF642A J31069-D0226-U001-A2-0018, 12/2010...
-
Seite 10: Antennendiagramme Im Etsi-Frequenzband
Reichweite (in %) die dB-Werte der Diagramme entsprechen, können Sie dieser Tabelle entnehmen. Beachten Sie, dass die im Folgenden grafisch dargestellten Messungen, in einer reflexionsarmen Umgebung durchgeführt wurden. In normal reflektierender Umgebung kann es deshalb zu Abweichungen kommen. SIMATIC RF642A J31069-D0226-U001-A2-0018, 12/2010... -
Seite 11: Richtcharakteristik Im Etsi-Frequenzband
Richtcharakteristik im ETSI-Frequenzband Charakteristik der vertikalen Raumebene der Antenne Charakteristik der horizontalen Raumebene der Antenne Bild 6 Richtcharakteristik RF642A im ETSI-Fequenzband SIMATIC RF642A J31069-D0226-U001-A2-0018, 12/2010... -
Seite 12: Antennendiagramme Im Fcc-Frequenzband
Leistung bezogen, auf Maximalleistung) definiert. Welcher Reichweite (in %) die dB-Werte der Diagramme entsprechen, können Sie dieser Tabelle entnehmen. Beachten Sie, dass die im Folgenden grafisch dargestellten Messungen, in einer reflexionsarmen Umgebung durchgeführt wurden. In normal reflektierender Umgebung kann es deshalb zu Abweichungen kommen. SIMATIC RF642A J31069-D0226-U001-A2-0018, 12/2010... - Seite 13 Richtcharakteristik der RF642A im FCC-Frequenzband Charakteristik der vertikalen Raumebene der Antenne Charakteristik der horizontalen Raumebene der Antenne Bild 8 Richtcharakteristik der RF642A im FCC-Frequenzband SIMATIC RF642A J31069-D0226-U001-A2-0018, 12/2010...
-
Seite 14: Interpretation Von Richtdiagrammen
+300° von der Z-Achse innerhalb der horizontalen Raumebene nur noch 50 % gegenüber der maximalen Reichweite (siehe rot gefärbte Werte in der Richtcharakteristik: Charakteristik der vertikalen Raumebene der Antenne sowie die dazugehörige Darstellung des Bezugssystems ). SIMATIC RF642A J31069-D0226-U001-A2-0018, 12/2010... -
Seite 15: Technische Daten
Technische Daten Tabelle 3 Allgemeine Technische Daten RF642A Merkmal SIMATIC RF642A Maße in mm (L x B x H) 185 x 185 x 45 Farbe pastelltürkis Material PA 12 (Polyamid 12) silikonfrei Frequenzbereich 865 ... 928 MHz Steckeranschluss 30 cm Koaxialkabel mit RTNC-Kupplung Zum Anschluss an den Reader wird noch ein Antennenkabel benötigt, z. - Seite 16 Maßbild Bild 9 Maßbild RF642A Alle Maßangaben in mm SIMATIC RF642A J31069-D0226-U001-A2-0018, 12/2010...
-
Seite 17: Zertifikate & Zulassungen
UL 60950-1 - Information Technology Equipment Safety - Part 1: General Requirements CSA C22.2 No. 60950 -1 - Safety of Information Technology Equipment UL Report E 205089 Siemens AG Industry Sector Postfach 48 48 90026 NÜRNBERG SIMATIC RF642A SIMATIC RF642A J31069-D0226-U001-A2-0018, 12/2010 J31069-D0226-U001-A2221-0018, 11/2010...
