Lungenfunktionstests durchführen
6.7
Informationen über das Interpretieren der Ergebnisse
Gebrauchsanweisung V5.0 • EasyOne Pro/LAB Rev. 05
© ndd Medizintechnik AG • Technoparkstrasse 1, 8005 Zürich, Schweiz • www.ndd.ch

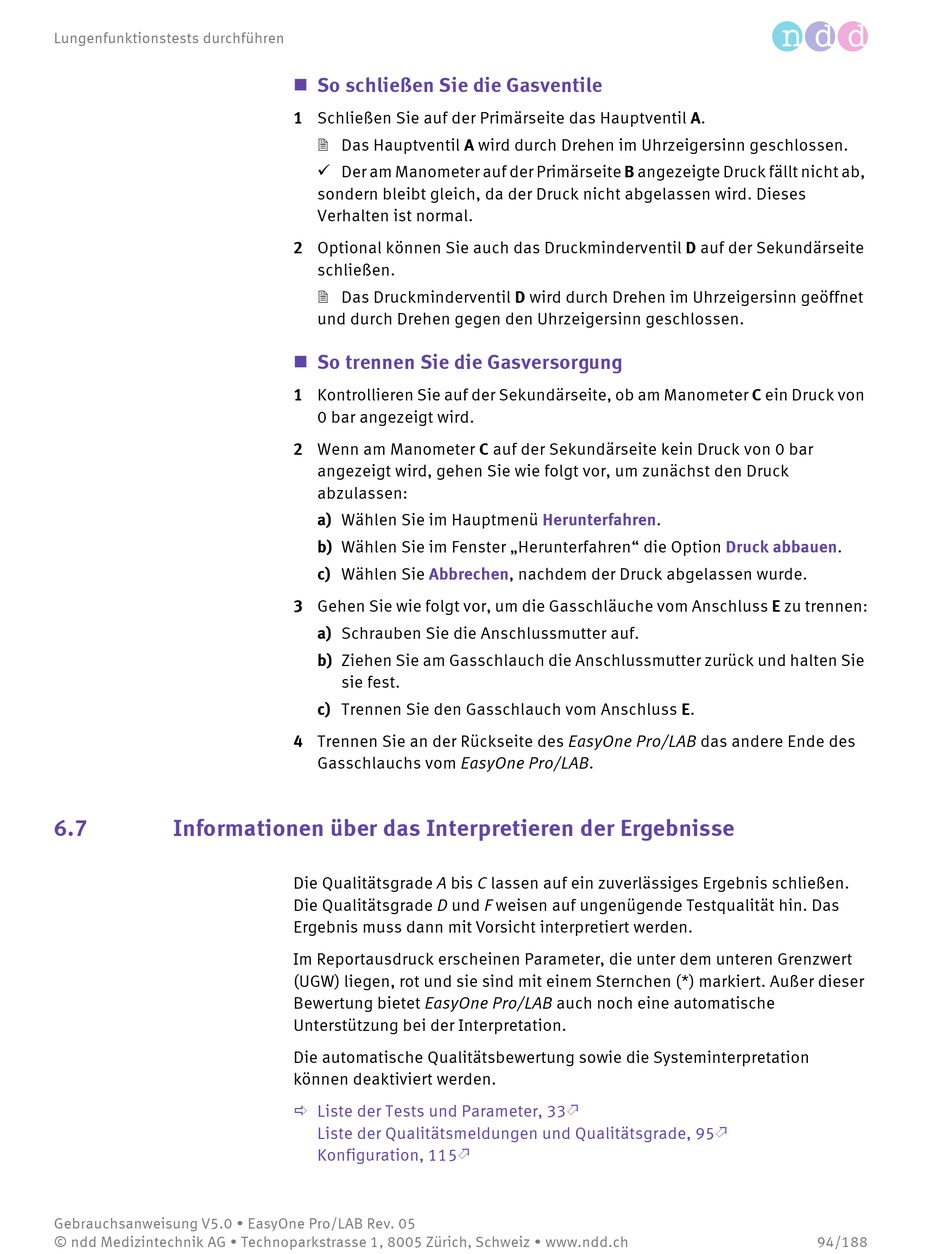

So schließen Sie die Gasventile
1 Schließen Sie auf der Primärseite das Hauptventil A.
Das Hauptventil A wird durch Drehen im Uhrzeigersinn geschlossen.
Der am Manometer auf der Primärseite B angezeigte Druck fällt nicht ab,
sondern bleibt gleich, da der Druck nicht abgelassen wird. Dieses
Verhalten ist normal.
2 Optional können Sie auch das Druckminderventil D auf der Sekundärseite
schließen.
Das Druckminderventil D wird durch Drehen im Uhrzeigersinn geöffnet
und durch Drehen gegen den Uhrzeigersinn geschlossen.
So trennen Sie die Gasversorgung
1 Kontrollieren Sie auf der Sekundärseite, ob am Manometer C ein Druck von
0 bar angezeigt wird.
2 Wenn am Manometer C auf der Sekundärseite kein Druck von 0 bar
angezeigt wird, gehen Sie wie folgt vor, um zunächst den Druck
abzulassen:
a) Wählen Sie im Hauptmenü Herunterfahren.
b) Wählen Sie im Fenster „Herunterfahren" die Option
c) Wählen Sie Abbrechen, nachdem der Druck abgelassen wurde.
3 Gehen Sie wie folgt vor, um die Gasschläuche vom Anschluss E zu trennen:
a) Schrauben Sie die Anschlussmutter auf.
b) Ziehen Sie am Gasschlauch die Anschlussmutter zurück und halten Sie
sie fest.
c) Trennen Sie den Gasschlauch vom Anschluss E.
4 Trennen Sie an der Rückseite des EasyOne Pro/LAB das andere Ende des
Gasschlauchs vom EasyOne Pro/LAB.
Die Qualitätsgrade A bis C lassen auf ein zuverlässiges Ergebnis schließen.
Die Qualitätsgrade D und F weisen auf ungenügende Testqualität hin. Das
Ergebnis muss dann mit Vorsicht interpretiert werden.
Im Reportausdruck erscheinen Parameter, die unter dem unteren Grenzwert
(UGW) liegen, rot und sie sind mit einem Sternchen (*) markiert. Außer dieser
Bewertung bietet EasyOne Pro/LAB auch noch eine automatische
Unterstützung bei der Interpretation.
Die automatische Qualitätsbewertung sowie die Systeminterpretation
können deaktiviert werden.
Liste der Tests und Parameter, 33
Liste der Qualitätsmeldungen und Qualitätsgrade, 95
Konfiguration, 115
Druck
abbauen.
103
94/188
