Bei der CU8803-0000 wird der Industrie-PC ebenfalls über USB und DP/DVI mit der Senderbox verbunden.
Über den CP-Link 4-Anschluss der Senderbox wird diese dann mittels eines CP-Link 4-Kabels mit dem
Control-Panel verbunden. Bei dieser Box können über das Kabel USB, DP/DVI und die
Spannungsversorgung gemeinsam übertragen werden (One Cable Display Link). Achten Sie darauf, keine
zusätzliche Spannungsversorgung am Control-Panel anzuschließen, um Sachschäden zu vermeiden. Abb.
14 zeigt die Verdrahtung mit der CU8803-0000.

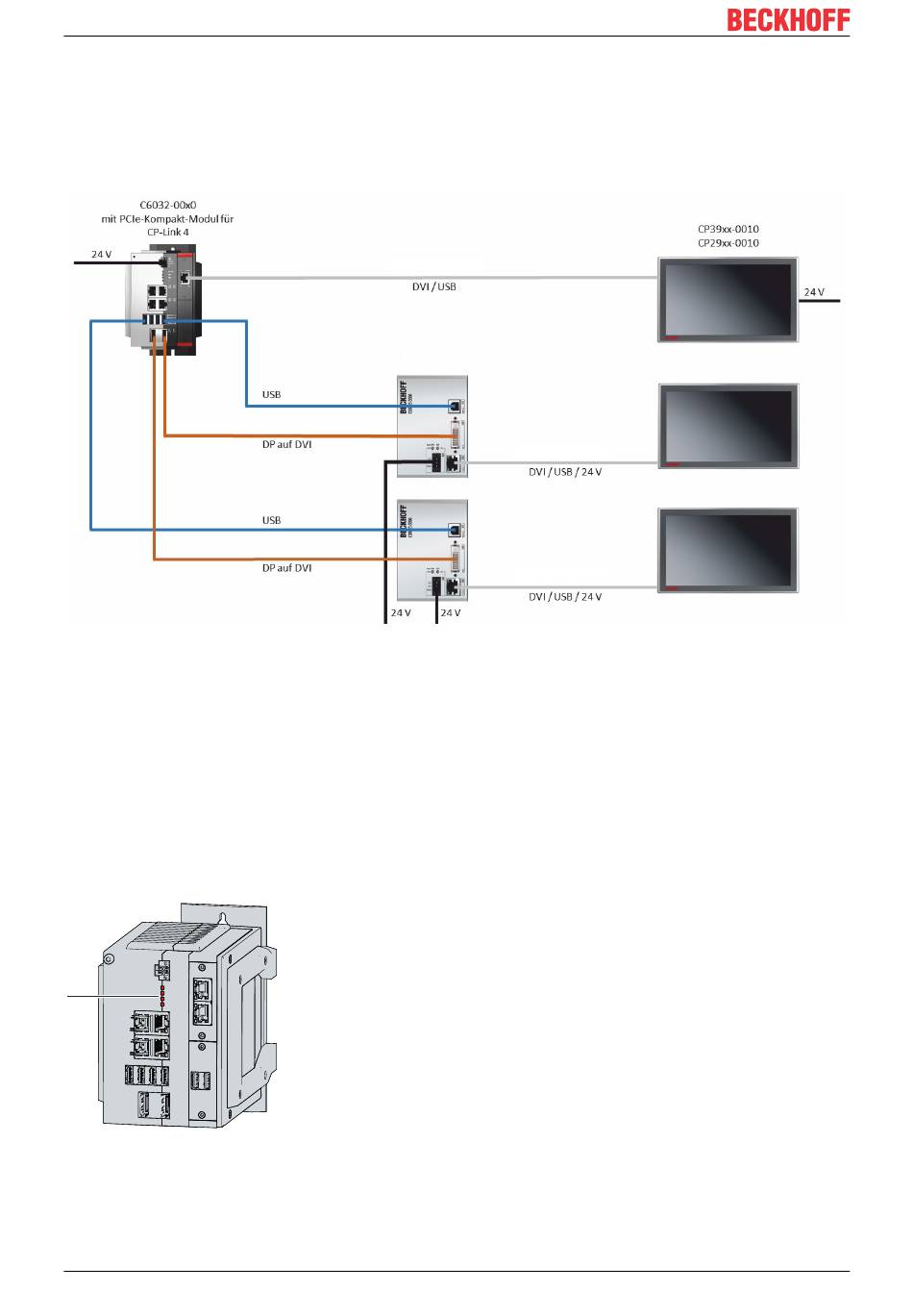

Abb. 14: CP-Link 4, CU8803
3.4
Status-LEDs
Der Industrie-PC verfügt über vier Status-LEDs: UPS-OCT, PWR, HDD, TC. Sie geben Auskunft über die
folgenden Aspekte:
• die Übertragungsqualität der UPS-OCT Signale
• den Status des Powercontrollers
• die Festplattenaktivität
• den TwinCAT-Status
Abb. 15: Status-LEDs
24
CP-Link 4 (100 m)
CU8803-0000
CP-Link 4 (100 m)
CP-Link 4 (100 m)
Version: 4.5
C6032
