Produktübersicht
3.3
Optionale Schnittstellen
Sie können den Industrie-PC über die Grundausstattung hinaus um zusätzliche Schnittstellen erweitern.
Dafür stehen Ihnen die folgenden PCIe-Kompakt-Module zur Verfügung:
• USB-3.0 (Bestellbezeichnung: C9900-E305)
• Ethernet RJ45 (Bestellbezeichnung: FC9082)
• Ethernet RJ45 (Bestellbezeichnung: FC9282)
• RS232 (Bestellbezeichnung: C9900-E306)
• RS422 (Bestellbezeichnung: C9900-E313)
• RS485 (Bestellbezeichnung: C9900-E312)
• CP-Link 4 (Bestellbezeichnung: C9900-E307);
ausschließlich im PCIe-Modulslot 1 einsetzbar
Weitere Module können Sie ggf. auf Anfrage bestellen. Die bestellten Module sind ab Werk montiert. Es sind
ausschließlich Beckhoff PCIe-Kompakt-Module mit dem Gerät kompatibel. Der Einsatz von anderen
Beckhoff Modulen oder von Modulen anderer Anbieter ist untersagt.
Sollten Sie das Gerät in der Grundausstattung gekauft haben, können Sie es nachträglich um die oben
genannten Module erweitern. Tauschen Sie dafür die Blanko-Blenden selbständig gegen die Module aus,
indem Sie jeweils die beiden Torx TX8 Schrauben der Blenden lösen und nach Einsetzen der Module wieder
festschrauben.
3.3.1
USB-3.0-PCIe-Kompakt-Modul
Das USB-3.0-PCIe-Kompakt-Modul beinhaltet zwei USB-Ports mit einer Übertragungsrate von bis zu 5 Gbit/
s entsprechend der USB-3.0-Spezifikation. Jeder Port liefert bis zu 1 A Stromversorgung und ist elektronisch
abgesichert.
Die Schnittstellen dienen dem Anschluss von Peripheriegeräten mit USB-Anschluss. Es besteht eine
Kompatibilität zu allen USB-Standards.
Für das Modul sind Windows Embedded Standard 7, Windows 7 oder Windows 10 erforderlich.
4
4
3
3
2
2
1
1

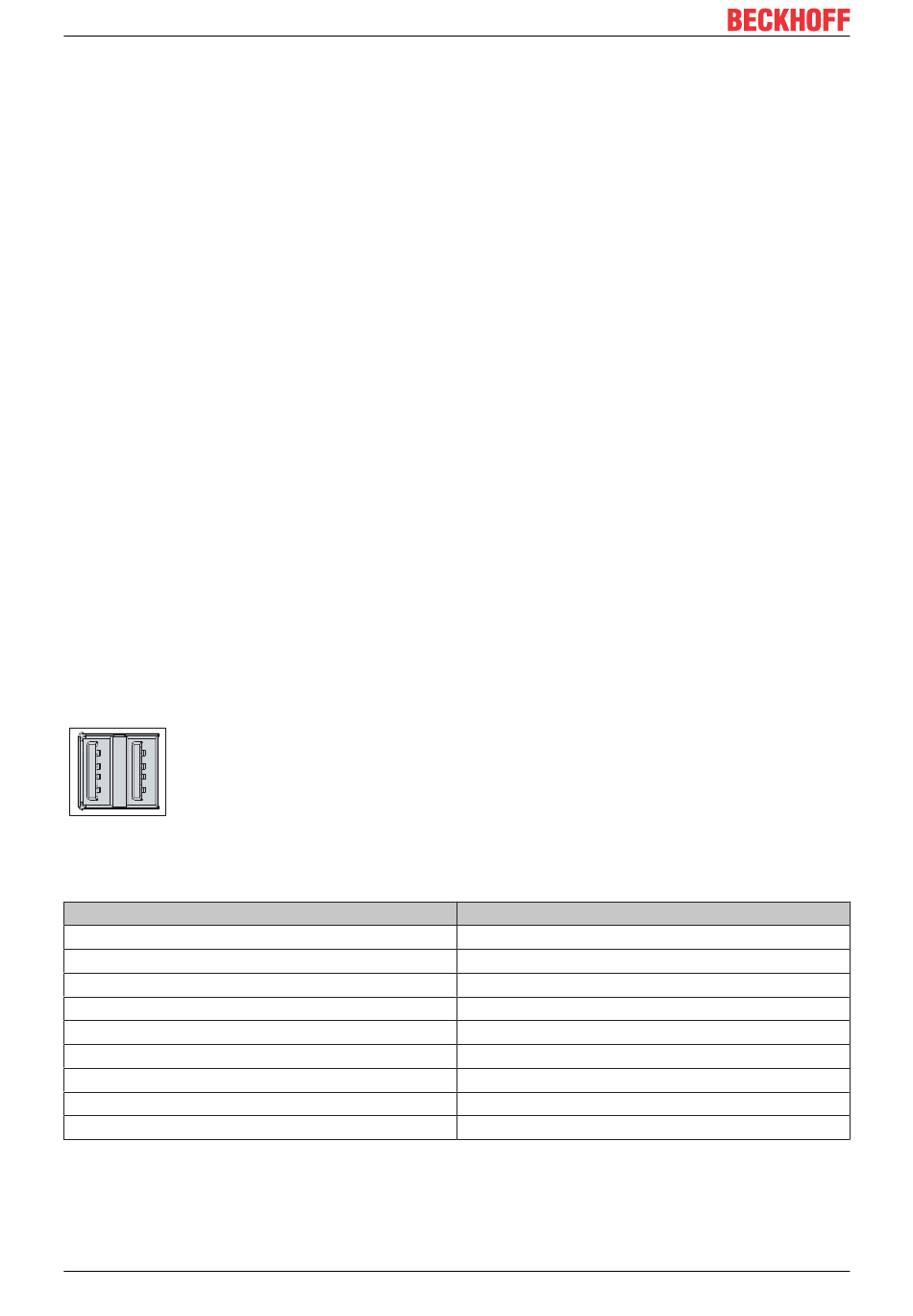

Abb. 6: USB-Schnittstellen Pin-Nummerierung
Tab. 10: USB-Schnittstelle Pinbelegung
Pin
1
2
3
4
5
6
7
8
9
16
Belegung
Vbus
D -
D +
GND
StdA_SSRX -
StdA_SSRX +
GND_DRAIN
StdA_SSTX -
StdA_SSTX +
