- Seite 1 Original-Handbuch | DE C6025 Industrie-PC 01.02.2024 | Version: 2.9...
- Seite 3 Erdung des Industrie-PCs .................... 27 4.3.2 Leitungen und Spannungsversorgung anschließen............ 28 Industrie-PC ein- und ausschalten .................... 29 5 Beckhoff Device Manager ........................ 30 6 Außerbetriebnahme .......................... 32 Spannungsversorgung und Leitungen trennen ................ 32 Demontage und Entsorgung ...................... 33 7 Instandhaltung............................ 35 Reinigung ............................
- Seite 4 Inhaltsverzeichnis 10.1 Service und Support........................ 44 10.2 Zulassungen............................ 45 Version: 2.9 C6025...
- Seite 5 Leistungsaufnahme und Verlustleistung zu entnehmen). Aktualität Prüfen Sie, ob Sie die aktuelle und gültige Version des vorliegenden Dokumentes verwenden. Auf der Beckhoff Website finden Sie die jeweils aktuelle Version zum Download. Im Zweifelsfall wenden Sie sich an den technischen Support. Lieferbedingungen Es gelten darüber hinaus die allgemeinen Lieferbedingungen der Fa.
- Seite 6 Haftungsausschluss Im Fall von Nichtbeachtung dieser Dokumentation und damit dem Einsatz der Geräte außerhalb der dokumentierten Betriebsbedingungen, ist Beckhoff von der Haftung ausgeschlossen. Signalwörter Im Folgenden werden die Signalwörter eingeordnet, die in der Dokumentation verwendet werden. Warnung vor Personenschäden GEFAHR Es besteht eine Gefährdung mit hohem Risikograd, die den Tod oder eine schwere Verletzung zur Folge...
- Seite 7 • dieses Personal regelmäßig in allen zutreffenden Fragen von Arbeitssicherheit und Umweltschutz unterwiesen wird, die Betriebsanleitung und insbesondere die darin enthaltenen Sicherheitshinweise kennt. • die Betriebsanleitung stets in einem leserlichen Zustand und vollständig am Einsatzort der Produkte zur Verfügung steht. C6025 Version: 2.9...
- Seite 8 Zu Ihrer Sicherheit Hinweise zur Informationssicherheit Die Produkte der Beckhoff Automation GmbH & Co. KG (Beckhoff) sind, sofern sie online zu erreichen sind, mit Security-Funktionen ausgestattet, die den sicheren Betrieb von Anlagen, Systemen, Maschinen und Netzwerken unterstützen. Trotz der Security-Funktionen sind die Erstellung, Implementierung und ständige Aktualisierung eines ganzheitlichen Security-Konzepts für den Betrieb notwendig, um die jeweilige Anlage,...

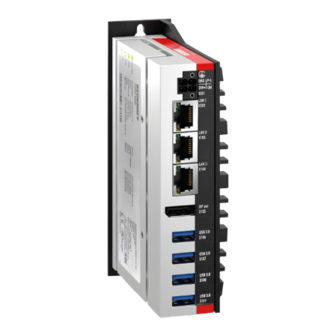

- Seite 9 Produktübersicht Produktübersicht Der Industrie-PC C6025 gehört zu der Reihe der Ultra-Kompakt-Industrie-PCs für den raumsparenden Schaltschrankeinbau. Es handelt es sich dabei um ein leistungsstarkes Gerät, bei vergleichsweise geringem Energieverbrauch. Es kombiniert die Kompaktheit und Lüfterlosigkeit der C601x-Geräte mit der hohen Performance der C603x-Geräte.
- Seite 10 Produktübersicht Aufbau Abb. 1: Aufbau Grundausstattung Tab. 1: Legende Aufbau C6025 Komponente Beschreibung Montageplatte Platte zur Montage des Industrie-PCs über die Rückwand im Schaltschrank Status-LEDs Status-Anzeige für UPS-OCT, Power, Festplatte, TwinCAT Schutzleiteranschluss PE Niederohmige Schutzerdung und Funktionserdung des Industrie-PCs Typenschild Angaben zur Ausstattung des Industrie-PCs...
- Seite 11 Zuleitungen zu erreichen. Es sollten mindestens 22 V am Spannungsversorgungsstecker des Industrie-PCs anliegen, damit bei Spannungsschwankungen der Industrie-PC eingeschaltet bleibt. Der Stecker ist im Lieferumfang enthalten. Einen Ersatzstecker erhalten Sie bei Ihrem Beckhoff Vertrieb unter der folgenden Bestelloption: • C9900-P943: Stromversorgungsstecker für Industrie-PC C60xx C6025 Version: 2.9...
- Seite 12 Produktübersicht 3.2.2 Ethernet RJ45 Der C6025 verfügt über drei Gigabit-LAN-Anschlüsse (X102-X104). Die Ethernet-Standards 100Base-T, 1000Base-T und 2500Base-T ermöglichen den Anschluss entsprechender Netzwerkkomponenten und Datenraten von 100/1000/2500 MBit/s. Die erforderliche Geschwindigkeit wird automatisch gewählt. Es wird die Anschlusstechnik RJ45 mit Twisted-Pair-Kabeln angewandt. Die maximale Länge der Kabelverbindung beträgt dabei 100 m.
- Seite 13 Gerätegenerationen unterscheiden sich darin, welche Datenübertragungsgeschwindigkeit möglich ist. Die folgenden Tabellen zeigen die LED-Bedeutungen entsprechend der möglichen Datenübertragungsgeschwindigkeit. Tab. 5: LED-Bedeutung Geschwindigkeit 100/1000 MBit/s MBit/s Leuchtet orange 1000 Leuchtet grün Tab. 6: LED-Bedeutung Geschwindigkeit 100/1000/2500 MBit/s MBit/s 1000 Leuchtet orange 2500 Leuchtet grün C6025 Version: 2.9...
- Seite 14 C6025-0010 4x USB-3.2 Gen. 2 (X106-X109) In der Generation C6025-0000 liefert jede der vier USB-Schnittstellen bis zu 900 mA Strom. In der Generation C6025-0010 liefert jede der vier USB-Schnittstellen bis zu 1000 mA Strom, allerdings nicht zeitgleich, da sonst das Netzteil überlastet wird. In beiden Generationen sind alle Schnittstellen elektronisch abgesichert.
- Seite 15 Zusätzlich können DVI-Signale über einen Adapter zur Verfügung gestellt werden. Bestellen Sie diesen unter Angabe der Bestellbezeichnung C9900-Z468 Adapterkabel DisplayPort auf DVI, 40 cm bei Ihrem Beckhoff Vertrieb. Standardmäßig werden über die Schnittstelle DisplayPort-Signale herausgeführt. Unter Verwendung eines Level-Shifter-Kabels schaltet das Board entsprechend der DisplayPort-Spezifikation automatisch auf HDMI- Signale um.
- Seite 16 Kabel benötigt wird. Die Farben und Blinkintervalle haben die folgenden Bedeutungen: Tab. 10: Bedeutung LED UPS-OCT Farbe Blinkintervall Bedeutung Keine Dauerhaft Kein UPS-OCT verbunden Blau Blinkend Bootloader aktiv Gelb Blinkend Mittlere Signalqualität Grün Blinkend Gute Signalqualität Blinkend Schlechte Signalqualität Version: 2.9 C6025...
- Seite 17 Blinkend Checksummenfehler bei der I2C- Übertragung im Bootloader Cyan Blinkend (2 s) an Beckhoff Service wenden 3.3.3 LED HDD Die LED HDD zeigt die Aktivität des Speichermediums an. Die Farben und Blinkintervalle haben die folgenden Bedeutungen: Tab. 12: Bedeutung LED HDD...
- Seite 18 Durch das Typenschild erhalten Sie Angaben zur Ausstattung des Industrie-PCs. Das hier abgebildete Typenschild dient lediglich als Beispiel. xxxxxxxx xxxxxxxxxxxx xxxxxxxxxxxx xxxxxxxxxxxx Abb. 7: Typenschild Tab. 14: Legende Typenschild C6025 Beschreibung Hersteller inklusive Anschrift Modell: Die letzten vier Ziffern geben die Gerätegeneration an. Seriennummer (BTN) LED UPS-OCT Produktionsdatum...
- Seite 19 3. Überprüfen Sie die Vollständigkeit Ihrer Lieferung anhand Ihrer Bestellung. 4. Prüfen Sie den Verpackungsinhalt auf sichtbare Transportschäden. 5. Im Fall von Unstimmigkeiten zwischen Verpackungsinhalt und Bestellung oder bei Transportschäden, informieren Sie den Beckhoff Service (siehe Kapitel 10.1 Service und Support [} 44]). C6025 Version: 2.9...
- Seite 20 Inbetriebnahme Schaltschrankeinbau Der Industrie-PC C6025 ist für den Einbau in Schaltschränke der Maschinen- und Anlagentechnik konzipiert. Beachten Sie die für den Betrieb vorgeschriebenen Umgebungsbedingungen (siehe Kapitel 9 Technische Daten [} 43]). Mithilfe der unterschiedlichen Montageplatten, können Sie die Kabelzuführung nach den Anwendungsanforderungen ausrichten.
- Seite 21 Abb. 9: Montageoptionen Montageplatten 1 und 3 Im Fall von Montageplatte 2, bestehen zwei verschiedene Montageoptionen für das Gerät. Abb. 10 zeigt die möglichen Montageoptionen: • Anschlüsse zeigen nach rechts (A) • Anschlüsse zeigen nach links (B) Abb. 10: Montageoptionen Montageplatte2 C6025 Version: 2.9...
- Seite 22 Abb. 11 stellt die Abmessungen beispielhaft anhand der Montageoption über die Rückwand des Geräts mit Montageplatte 1 dar. 47,1 Abb. 11: Montageplatte Rückwand Abb. 12 stellt die Abmessungen beispielhaft anhand der Montageoption mit den Anschlüssen nach rechts zeigend mit Montageplatte 2 dar. 52,5 1 00 Abb. 12: Montageplatte Seitenwand Version: 2.9 C6025...
- Seite 23 Inbetriebnahme Abb. 13 stellt die Abmessungen beispielhaft anhand der Montageoptionen über die Rückseite des Geräts mit Montageplatte 3 mit Hutschienenadapter dar. Abb. 13: Montageplatte Hutschienenadapter C6025 Version: 2.9...
- Seite 24 1. Setzen Sie die Befestigungsschrauben in die Bohrlöcher in der Rückwandplatte des Schaltschranks. 2. Hängen Sie den PC an den gekennzeichneten Stellen der Montageplatte (siehe Abb.14) auf die Schrauben. 3. Ziehen Sie die Befestigungsschrauben fest. ð Sie haben den Industrie-PC im Schaltschrank montiert. Version: 2.9 C6025...
- Seite 25 2. Drücken Sie das Gerät nach oben, sodass die Federkontakte des Adapters eingedrückt werden (B). 3. Halten Sie das Gerät weiterhin nach oben gedrückt und haken Sie die obere Seite des Adapters ebenfalls in die Hutschiene ein (C). ð Sie haben den Industrie-PC auf der Hutschiene montiert. Abb. 16: Hutschienenadapter montiert C6025 Version: 2.9...
- Seite 26 Punkt der Energiequelle dieses Stromkreises an das Schutzleitersystem angeschlossen werden muss. An dem Industrie-PC angeschlossene Geräte mit eigener Spannungsversorgung müssen für die Leiter PE und „0 V“ das gleiche Potenzial wie der Industrie-PC haben (keine Potenzialdifferenz). 230 V 24 V Grounding busbar Abb. 17: Verdrahtungsbeispiel Version: 2.9 C6025...
- Seite 27 Schaltschranks her, in den der PC eingebaut wird. Verwenden Sie für den Erdungsanschluss Leitungen mit einem Querschnitt von mindestens 4 mm oder einen Flachleiter, da der Umfang des Leiters möglichst groß sein sollte. Abb. 18: Schutzleiteranschluss PE C6025 Version: 2.9...
- Seite 28 2. Stecken Sie die Spannungsversorgungsleitung in die vierpolige Spannungsversorgungsbuchse des Industrie-PCs. 3. Verschrauben Sie den Spannungsversorgungsstecker mit der Spannungsversorgungsbuchse des Industrie-PCs. 4. Schließen Sie den PC an Ihre externe 24-V-Spannungsversorgung an. 5. Schalten Sie die 24-V-Spannungsversorgung ein. ð Sie haben die Spannungsversorgung angeschlossen. Version: 2.9 C6025...
- Seite 29 Wenn Sie den PC das erste Mal einschalten, wird das optional vorinstallierte Betriebssystem gestartet. Für die von Ihnen angeschlossene Zusatzhardware müssen Sie die Treiber nachträglich selbst installieren. Zusätzlich startet der Beckhoff Device Manager automatisch. Bei dem Device Manager handelt es sich um eine Software von Beckhoff, die Sie bei der Konfiguration des PCs unterstützt.
- Seite 30 Beckhoff Device Manager Handbuch. Erster Start Beckhoff Device Manager Wenn Ihr Industrie-PC das erste Mal hochgefahren wird, startet auch der Beckhoff Device Manager zum ersten Mal automatisch. Es öffnet sich der Security Wizard. Dieser weist Sie darauf hin, dass Sie das von Beckhoff standardmäßig eingestellte Passwort neu setzen sollen.
- Seite 31 Um den Beckhoff Device Manager manuell zu starten, gehen Sie wie folgt vor: 1. Öffnen Sie lokal einen Webbrowser auf dem Industrie-PC. 2. Geben Sie localhost/config im Webbrowser ein, um den Beckhoff Device Manager zu starten. Der Beckhoff Device Manager startet. Es erscheint der Security Wizard.
- Seite 32 5. Notieren Sie sich die Beschaltung aller Datenübertragungsleitungen, wenn Sie die Verkabelung mit einem anderen Gerät wiederherstellen wollen. 6. Trennen Sie alle Datenübertragungsleitungen vom Industrie-PC. 7. Trennen Sie abschließend die Erdungsverbindung. ð Sie haben die Leitungen und die Spannungsversorgung getrennt. Version: 2.9 C6025...
- Seite 33 1. Lösen Sie die Befestigungsschrauben nur so weit, dass sie weiterhin im Schaltschrank stecken bleiben. 2. Heben Sie den PC soweit an, dass die Befestigungsschrauben in die Schlüssellöcher (siehe Abb. 20) rutschen. 3. Nehmen Sie den PC aus dem Schaltschrank heraus. ð Sie haben den PC demontiert. Abb. 21: Position Befestigungsschrauben C6025 Version: 2.9...
- Seite 34 • Führen Sie Metallteile dem Metallrecycling zu. • Entsorgen Sie Elektronik-Bestandteile, wie Lüfter und Leiterplatten, entsprechend der nationalen Elektronik-Schrott-Verordnung. • Kleben Sie die Pole der Motherboard-Batterie CR2032 isolierend ab und entsorgen Sie die Batterie über das lokale Batterie-Recycling. Version: 2.9 C6025...
- Seite 35 • Verwenden Sie für die Reinigung des PCs ausschließlich einen Staubsauger. Der Industrie-PC muss dafür nicht ausgeschaltet werden. • Verwenden Sie auf keinen Fall Pressluft zum Reinigen des PCs. • Halten Sie die Umgebungstemperaturbereich von 0 °C bis +50 °C ein. C6025 Version: 2.9...
- Seite 36 Wartung HINWEIS Einsatz falscher Ersatzteile Der Einsatz von Ersatzteilen, die nicht über den Beckhoff Service bestellt wurden, kann zu unsicherem und fehlerhaftem Betrieb führen. • Setzen Sie ausschließlich Ersatzteile ein, die Sie über den Beckhoff Service bestellt haben. Beckhoff Industrie-PCs werden aus Komponenten der höchsten Qualität und Robustheit hergestellt, ausgewählt und getestet für beste Interoperabilität, langfristige Verfügbarkeit und zuverlässige Funktion...
- Seite 37 An die auszutauschenden Gerätekomponenten gelangen Sie über die Abdeckung auf der linken Seite. Sie erhalten Zugriff auf die Batterie und das Speichermedium. Entfernen Sie dafür die beiden Torx TX6 Schrauben und nehmen Sie die Abdeckung ab (siehe Abb. 22). Abb. 23: Zugang Batterie und Speichermedien C6025 Version: 2.9...
- Seite 38 Typ CR2032. Sie dient der Spannungsversorgung der auf dem Motherboard integrierten Uhr. Bei leerer oder fehlender Batterie werden Datum und Uhrzeit falsch angezeigt. Für Ersatzbatterien, wenden Sie sich ausschließlich an den Beckhoff Service (siehe Kapitel 10.1 Service und Support).
- Seite 39 5. Drücken Sie die hochstehende Seite der Batterie nach unten in den Batteriehalter (siehe Abb. 24). ð Sie haben die Batterie getauscht. Zur Entsorgung der Batterie, bauen Sie diese aus, kleben Sie die Pole ab und geben Sie sie in die Batterieentsorgung. C6025 Version: 2.9...
- Seite 40 Wenn Sie ein Speichermedium entsprechend der Empfehlung von Beckhoff tauschen wollen, müssen Sie die Daten von dem alten auf das neue Speichermedium kopieren. Dafür können Sie das Beckhoff Service Tool (BST) verwenden. Das BST ist ein grafisches Sicherungs- und Wiederherstellungsprogramm für PCs mit einem Windows Betriebssystem.
- Seite 41 Instandhaltung Sehen Sie dazu auch 2 Service und Support [} 44] C6025 Version: 2.9...
- Seite 42 Störung Ursache Maßnahmen Keine Funktion des Industrie-PCs Fehlende Spannungsversorgung Kabel für die des Industrie-PCs Spannungsversorgung prüfen Andere Ursache Beckhoff Service anrufen Der Industrie-PC bootet nicht BIOS-Setup-Einstellungen BIOS-Setup-Einstellungen prüfen vollständig fehlerhaft (Defaults laden) Andere Ursachen Beckhoff Service anrufen Der Industrie-PC bootet, Software...
- Seite 43 Technische Daten Technische Daten Tab. 18: Technische Daten Produktbezeichnung C6025 Abmessungen (B x H x T) 82 x 127 x 50 mm, ohne Montageplatte Gewicht Ca. 800 g ohne Montageplatte Ca. 900 g mit Montageplatte Versorgungsspannung 22-30 V (24 V Netzteil)
- Seite 44 Im Anhang finden Sie Informationen für den Servicefall sowie Angaben zu den Zulassungen, die Ihr Gerät besitzt. 10.1 Service und Support Beckhoff mit seinen weltweiten Niederlassungen bietet einen umfassenden Service und Support, der eine schnelle und kompetente Unterstützung bei allen Fragen zu Beckhoff Produkten und Systemlösungen zur Verfügung stellt. Beckhoff Service Das Beckhoff Service Center unterstützt Sie rund um den After-Sales-Service:...
- Seite 45 Interferenz auf eigene Kosten zu beheben. FCC Zulassungen für Kanada FCC: Canadian Notice Dieses Gerät überschreitet nicht die Klasse A Grenzwerte für Abstrahlungen, wie sie von der „Radio Interference Regulations of the Canadian Department of Communications“ festgelegt wurden. C6025 Version: 2.9...
- Seite 46 Abb. 15 Schaltschrankeinbau Hutschienenadapter................... Abb. 16 Hutschienenadapter montiert ....................... Abb. 17 Verdrahtungsbeispiel ........................Abb. 18 Schutzleiteranschluss PE......................Abb. 19 Beckhoff Device Manager - Change Passwords................Abb. 20 Beckhoff Device Manager - Startseite..................Abb. 21 Position Befestigungsschrauben....................Abb. 22 Demontage Hutschienenadapter ....................
- Seite 47 Tab. 11 Bedeutung LED PWR ........................Tab. 12 Bedeutung LED HDD ........................Tab. 13 Bedeutung LED TC ........................Tab. 14 Legende Typenschild C6025 ....................... Tab. 15 Bestelloptionen Montageplatte..................... Tab. 16 Austauschempfehlungen PC-Komponenten ................Tab. 17 Technische Daten der eingesetzten Batterie ................
- Seite 49 Mehr Informationen: www.beckhoff.com/C6025 Beckhoff Automation GmbH & Co. KG Hülshorstweg 20 33415 Verl Deutschland Telefon: +49 5246 9630 info@beckhoff.com www.beckhoff.com...
