- Seite 1 Original-Handbuch | DE C6675 Industrie-PC 27.11.2024 | Version: 1.5...
- Seite 3 Erdung des Industrie-PCs .................... 24 4.3.2 Leitungen und Spannungsversorgung anschließen............ 26 Industrie-PC ein- und ausschalten .................... 27 5 Beckhoff Device Manager ........................ 30 6 Außerbetriebnahme .......................... 32 Spannungsversorgung und Leitungen trennen ................ 32 Demontage und Entsorgung ...................... 33 7 Instandhaltung............................ 34 Reinigung ............................
- Seite 4 Inhaltsverzeichnis 10.2 Zulassungen............................ 51 Version: 1.5 C6675...
- Seite 5 EP1590927, EP1789857, EP1456722, EP2137893, DE102015105702 mit den entsprechenden Anmeldungen und Eintragungen in verschiedenen anderen Ländern. ® EtherCAT ist eine eingetragene Marke und patentierte Technologie lizenziert durch die Beckhoff Automation GmbH, Deutschland Copyright © Beckhoff Automation GmbH & Co. KG, Deutschland.
- Seite 6 Haftungsausschluss Im Fall von Nichtbeachtung dieser Dokumentation und damit dem Einsatz der Geräte außerhalb der dokumentierten Betriebsbedingungen, ist Beckhoff von der Haftung ausgeschlossen. Signalwörter Im Folgenden werden die Signalwörter eingeordnet, die in der Dokumentation verwendet werden. Warnung vor Personenschäden GEFAHR Es besteht eine Gefährdung mit hohem Risikograd, die den Tod oder eine schwere Verletzung zur Folge...
- Seite 7 • dieses Personal regelmäßig in allen zutreffenden Fragen von Arbeitssicherheit und Umweltschutz unterwiesen wird, die Betriebsanleitung und insbesondere die darin enthaltenen Sicherheitshinweise kennt. • die Betriebsanleitung stets in einem leserlichen Zustand und vollständig am Einsatzort der Produkte zur Verfügung steht. C6675 Version: 1.5...
- Seite 8 Zu Ihrer Sicherheit Hinweise zur Informationssicherheit Die Produkte der Beckhoff Automation GmbH & Co. KG (Beckhoff) sind, sofern sie online zu erreichen sind, mit Security-Funktionen ausgestattet, die den sicheren Betrieb von Anlagen, Systemen, Maschinen und Netzwerken unterstützen. Trotz der Security-Funktionen sind die Erstellung, Implementierung und ständige Aktualisierung eines ganzheitlichen Security-Konzepts für den Betrieb notwendig, um die jeweilige Anlage,...

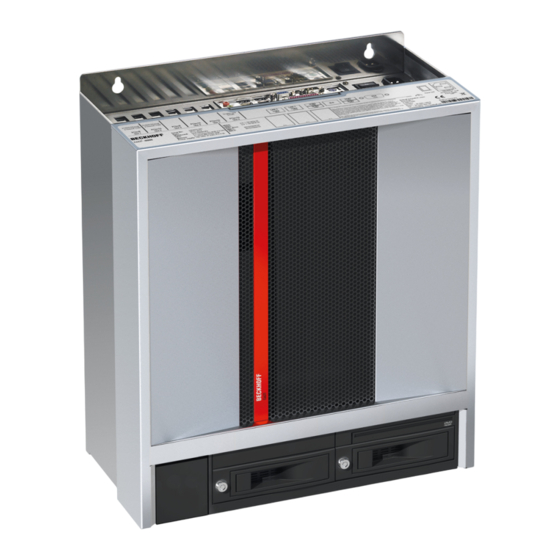

- Seite 9 Produktübersicht Produktübersicht Der Industrie-PC C6675 gehört zu der Reihe der leistungsstarken Industrie-PCs für den Schaltschrankeinbau mit ATX-Motherboard. Es handelt sich dabei um ein Gerät für diverse Applikationen und Anforderungen. Dank der vorhandenen Prozessoren können Sie den Industrie-PC unter anderem für folgende Anwendungen einsetzen: •...
- Seite 10 Produktübersicht Aufbau Abb. 1: Aufbau Tab. 1: Legende Aufbau C6675 Komponente Beschreibung Montagekonzept Löcher zur Montage des Industrie-PCs im Schaltschrank Anschlussraum Zugang zu Schnittstellen des Industrie-PCs Typenschild Angaben zur Ausstattung des Industrie-PCs Gehäusedeckel Zugang zu austauschbaren Gerätekomponenten Optionales Multi-DVD-Laufwerk Lesen und schreiben von CDs und DVDs...
- Seite 11 3,0 A Der Anschluss der Spannungsversorgung erfolgt über die Kaltgerätebuchse (X101) auf der Oberseite des Industrie-PCs. Die Belegung beinhaltet einen Schutzleiter (1), einen Neutralleiter (2) und einen Außenleiter (2) (siehe Abb. 3). X101 Abb. 3: Spannungsbuchse 100-240 V C6675 Version: 1.5...
- Seite 12 Beschreibung MDAT Mouse Data Reserviert Masse (S)VCC Versorgungsspannung 5 V MCLK Mouse Clock Reserviert Tab. 4: PS/2-Schnittstelle Tastatur Pin-Belegung Name Beschreibung KDAT Keyboard Data MDAT Mouse Data Masse (S)VCC Versorgungsspannung 5 V KCLK Keyboard Clock MCLK Mouse Clockt Version: 1.5 C6675...
- Seite 13 Peripheriegeräten mit USB-Anschluss. Die folgende Tabelle gibt die Schnittstellenzuteilung entsprechend der Gerätegeneration an: Tab. 5: USB-Schnittstellen Gerätegeneration Gerätegeneration USB-Schnittstellen C6675-0060 4x USB-3.0 Jede der vier Schnittstellen liefert 900 mA Strom und ist elektronisch abgesichert. 9 8 7 6 5 9 8 7 6 5...
- Seite 14 Die Controller sind folgendermaßen entsprechend der Gerätegeneration eingesetzt: Tab. 7: Controller-Zuordnung Gerätegeneration Generation Controller ® C6675-0060 Intel i219 für LAN1 und i210 für LAN2 Wenn Sie die Ethernet-Ports mit EtherCAT oder für Real-Time-Ethernet-Anwendungen nutzen, müssen Sie folgende Unterscheidung beachten: Der über PCIe angebundene Ethernet-Port (X113, LAN2) mit dem Controller i210 ist in der Regel für Zyklus- Zeiten <= 1 ms und für Distributed-Clock-Anwendungen bei EtherCAT geeignet.
- Seite 15 Bedarf aber mit Hilfe des BIOS-Setup auch manuell eingestellt werden. X116 Abb. 8: RS232-Schnittstelle Pin-Nummerierung Tab. 10: RS232 Pinbelegung Signal Beschreibung Data Carrier Detect Receive Data Transmit Data Data Terminal Ready Ground Data Set Ready Request to Send Clear to Send Ring Indicator C6675 Version: 1.5...
- Seite 16 LVDS-Lane 1 + Masse LVDS-Lane 1 - LVDS-Lane 2 + Masse LVDS-Lane 2 - LVDS-Lane 3 + Masse LVDS-Lane 3 - Config 1 Config 2 AUX-Channel + Masse AUX-Channel - Hot Plug-Detection Stromversorgung: Masse Stromversorgung: 3,3 V/500 mA Version: 1.5 C6675...
- Seite 17 (X121) und Mikrofon-Eingang (X120). X122 X121 X120 Abb. 10: Audio-Anschlüsse Die drei Buchsen werden für 3,5 mm-Klinkenstecker herausgeführt. Die Pins der Klinkenstecker sind wie folgt belegt: Abb. 11: Klinkenstecker Pinzuordnung Tab. 12: Klinkenstecker Pinbelegung Belegung Linkes Tonsignal Rechtes Tonsignal Gemeinsame Masse (Rückleitung) C6675 Version: 1.5...
- Seite 18 Die Blenden können Sie nur in Kombination mit einem der Module bestellen. Tab. 15: Slotoptionen Bestelloption Beschreibung C9900-M568 Slotblende für ein serielles Schnittstellenmodul C9900-E209, C9900-E210 oder C9900- E211, nur zusammen mit Modul bestellbar C9900-M569 Slotblende für zwei serielle Schnittstellenmodule C9900-E209, C9900-E210 oder C9900-E211, nur zusammen mit Modul bestellbar Version: 1.5 C6675...
- Seite 19 Durch das Typenschild erhalten Sie Angaben zur Ausstattung Ihres Industrie-PCs. Das hier abgebildete Typenschild dient lediglich als Beispiel. xxxxxxx xxxxxxxxxxxx xxxxxxxxxxxx 9 10 11 12 Abb. 12: Typenschild Tab. 16: Legende Typenschild C6675 Beschreibung Hersteller inklusive Anschrift Seriennummer (BTN) Modell: Die letzten vier Ziffern geben die Gerätegeneration an Produktionsdatum Mainboard...
- Seite 20 3. Überprüfen Sie die Vollständigkeit Ihrer Lieferung anhand Ihrer Bestellung. 4. Prüfen Sie den Verpackungsinhalt auf sichtbare Transportschäden. 5. Im Fall von Unstimmigkeiten zwischen Verpackungsinhalt und Bestellung oder bei Transportschäden, informieren Sie den Beckhoff Service (siehe Kapitel 10.1 Service und Support). Version: 1.5 C6675...
- Seite 21 Das Gerät ist für den Einbau in einen Schaltschrank der Maschinen- und Anlagentechnik konzipiert. Beachten Sie die für den Betrieb vorgeschriebenen Umgebungsbedingungen. Montieren Sie das Gerät ausschließlich mit den Schnittstellen nach oben ausgerichtet im Schaltschrank. Mithilfe des Montagekonzepts (siehe Abb. 13) können Sie den Industrie-PC im Schaltschrank montieren. Abb. 13: Montagekonzept C6675 Version: 1.5...
- Seite 22 1. Setzen Sie die Befestigungsschrauben in die Bohrlöcher im Schaltschrank. 2. Hängen Sie den PC an den gekennzeichneten Stellen des Montagekonzepts (siehe Abb. 15) auf die Schrauben. 3. Ziehen Sie die Befestigungsschrauben fest. ð Sie haben den Industrie-PC im Schaltschrank montiert. Version: 1.5 C6675...
- Seite 23 Inbetriebnahme Sehen Sie dazu auch 2 Technische Daten [} 49] C6675 Version: 1.5...
- Seite 24 Einrichtungen nicht durch elektromagnetische Störungen zu beeinträchtigen und andererseits selbst nicht durch elektrische oder elektromagnetische Effekte gestört zu werden. Dafür muss das Gerät bestimmte Schutzanforderungen einhalten. Dieses Gerät weist eine EMV- Störfestigkeit gemäß EN 61000-6-2 auf. Die EMV-Störaussendung dieses Geräts erfüllt die Anforderungen gemäß EN 61000-6-4. Version: 1.5 C6675...
- Seite 25 Nutzen Sie für die Erdverbindung entweder ein breites, flaches Erdungsband oder einen Rundleiter mit einem Mindestquerschnitt von 10 mm . Im Fall eines Rundleiters, verwenden Sie außerdem einen Kabelschuh mit einem Ring und legen Sie den Ring über den Erdungsbolzen. Abb. 16: Erdungsbolzen Funktionserdung C6675 Version: 1.5...
- Seite 26 250 V, 10 A), Stecker mit Erdverbindung entsprechend NEMA 6-15P/-20P bzw. geräteseitig Kaltgerätestecker. Zum Anschließen des 100-240-V-AC-Netzteils gehen Sie wie folgt vor: 1. Prüfen Sie die korrekte Netzspannung. 2. Stecken Sie das entsprechende Kaltgerätekabel in die Kaltgerätebuchse des Industrie-PCs. 3. Schließen Sie den Industrie-PC an eine Schutzkontakt-Steckdose an. Version: 1.5 C6675...
- Seite 27 Betriebssystem herunterfahren wollen, müssen Sie 24 V an den Eingang PC-ON anlegen. Nachdem das Betriebssystem heruntergefahren ist, setzt das PC-Netzteil den Ausgang Power-Status von 24 V auf 0 V. Damit wird angezeigt, dass das Herunterfahren abgeschlossen ist. Sie können dann die C6675 Version: 1.5...
- Seite 28 Wenn Sie das Gerät das erste Mal einschalten, wird das optional vorinstallierte Betriebssystem gestartet. Für die von Ihnen angeschlossene Zusatzhardware müssen Sie die Treiber nachträglich selbst installieren. Zusätzlich startet der Beckhoff Device Manager automatisch. Bei dem Device Manager handelt es sich um eine Software von Beckhoff, die Sie bei der Konfiguration des Geräts unterstützt.
- Seite 29 Inbetriebnahme Sie erhalten das Installationspaket beim Beckhoff Service (service@beckhoff.com). Mit dem Installationspaket installieren Sie dann die USV-Softwarekomponenten. Unter den USV- Softwarekomponenten befindet sich eine ausführliche Hilfe-Funktion. Rufen Sie die Hilfedateien entweder direkt aus dem Konfigurationsregister heraus durch Anklicken des Hilfe-Buttons auf oder starten Sie die Datei unter Start >...
- Seite 30 Beckhoff Device Manager Handbuch. Erster Start Beckhoff Device Manager Wenn Ihr Industrie-PC das erste Mal hochgefahren wird, startet auch der Beckhoff Device Manager zum ersten Mal automatisch. Es öffnet sich der Security Wizard. Dieser weist Sie darauf hin, dass Sie das von Beckhoff standardmäßig eingestellte Passwort neu setzen sollen.
- Seite 31 Um den Beckhoff Device Manager manuell zu starten, gehen Sie wie folgt vor: 1. Öffnen Sie lokal einen Webbrowser auf dem Industrie-PC. 2. Geben Sie localhost/config im Webbrowser ein, um den Beckhoff Device Manager zu starten. Der Beckhoff Device Manager startet. Es erscheint der Security Wizard.
- Seite 32 Um die Leitungen vom Industrie-PC zu trennen, gehen Sie wie folgt vor: 1. Notieren Sie sich die Beschaltung, wenn Sie die Verkabelung mit einem anderen Gerät wiederherstellen wollen. 2. Trennen Sie die Datenübertragungsleitungen vom Industrie-PC. 3. Klemmen Sie abschließend das Erdungsband ab. Version: 1.5 C6675...
- Seite 33 • Führen Sie Metallteile dem Metallrecycling zu. • Entsorgen Sie Elektronik-Bestandteile, wie Lüfter und Leiterplatten, entsprechend der nationalen Elektronik-Schrott-Verordnung. • Kleben Sie die Pole der Motherboard-Batterie CR2032 isolierend ab und entsorgen Sie die Batterie über das lokale Batterie-Recycling. C6675 Version: 1.5...
- Seite 34 • Sorgen Sie dafür, dass kein Staub in den PC eindringt. • Halten Sie die Lüftungsgitter immer frei. • Verwenden Sie für die Reinigung des PCs ausschließlich einen Staubsauger. Der Industrie-PC muss dafür nicht ausgeschaltet werden. • Verwenden Sie auf keinen Fall Pressluft zum Reinigen des PCs. Version: 1.5 C6675...
- Seite 35 Wartung HINWEIS Einsatz falscher Ersatzteile Der Einsatz von Ersatzteilen, die nicht über den Beckhoff Service bestellt wurden, kann zu unsicherem und fehlerhaftem Betrieb führen. • Setzen Sie ausschließlich Ersatzteile ein, die Sie über den Beckhoff Service bestellt haben. Beckhoff Geräte werden aus Komponenten der höchsten Qualität und Robustheit hergestellt, ausgewählt und getestet für beste Interoperabilität, langfristige Verfügbarkeit und zuverlässige Funktion unter den...
- Seite 36 • Eventuelle Ladungen vom eigenen Körper ableiten durch die Berührung von geerdetem Metall (z.B. Schaltschranktür). • Handgelenkerdungsband tragen. • Erst mit Handgelenkerdungsband neue elektronische Komponenten aus der ESD-Verpackung (getönter Kunststoffbeutel) entnehmen. • Kein Umhergehen mit elektronischen Komponenten ohne ESD-Verpackung in der Hand. Version: 1.5 C6675...
- Seite 37 3. Führen Sie den Gehäusedeckel nach unten aus den Führungen heraus (Abschnitt C). 4. Lösen Sie die Rändelschraube (2) des Kartenniederhalters (3) (Abschnitt D). 5. Nehmen Sie den Kartenniederhalter aus dem Gehäuse heraus. ð Sie haben nun Zugang zum Innenraum des Industrie-PCs (Abschnitt E). Abb. 20: Zugang Gerätekomponenten C6675 Version: 1.5...
- Seite 38 (Abschnitt C). 4. Drücken Sie je Steckkarte das zugehörige Kunststoffelement des Niederhalters so weit nach unten, bis die Steckkarte unter Druck fest in ihrem Slot sitzt. ð Sie haben den Kartenniederhalter montiert. Abb. 21: Montage Kartenniederhalter Version: 1.5 C6675...
- Seite 39 Führungen des Gehäuses (2) (Abschnitt B). 3. Klappen Sie den Deckel in eine gerade Position an das Gehäuse heran, bis der Entriegelungsgriff wieder einrastet (Abschnitt C). ð Sie haben den Deckel am Gehäuse montiert. Abb. 23: Montage Gehäusedeckel C6675 Version: 1.5...
- Seite 40 Tauschen Sie die Batterie gegen R/C (BBCV2), Artikelnummer RC2032, Nominalspannung 3 V. Die Verwendung einer anderen Batterie kann zu Feuer oder Explosion führen. • Tauschen Sie die Batterie ausschließlich gegen eine Ersatzbatterie aus dem Beckhoff Service. • Achten Sie beim Austausch der Batterie auf die richtige Polung.
- Seite 41 Instandhaltung Entsorgung Batterie Zur Entsorgung der Batterie, bauen Sie dieses aus, kleben Sie die Pole isolierend ab und geben Sie sie in die Batterieentsorgung. C6675 Version: 1.5...
- Seite 42 Wenn Sie ein Speichermedium entsprechend der Empfehlung von Beckhoff tauschen wollen, müssen Sie die Daten von dem alten auf das neue Speichermedium kopieren. Dafür können Sie das Beckhoff Service Tool (BST) verwenden. Das BST ist ein grafisches Sicherungs- und Wiederherstellungsprogramm für PCs mit einem Windows Betriebssystem.
- Seite 43 4. Ziehen Sie die Festplatte aus dem Wechselrahmen heraus (Abschnitt D). 5. Setzen Sie die neue Festplatte in gleicher Ausrichtung wieder ein. 6. Klappen Sie den Wechselrahmen wieder zu. 7. Schließen Sie den Wechselrahmen wieder ab. ð Sie haben die Festplatte getauscht. Abb. 25: Austausch Festplatte C6675 Version: 1.5...
- Seite 44 2. Ziehen Sie an der Taste des Wechselrahmens zur Entriegelung (Abschnitt B). 3. Öffnen Sie den Wechselrahmen (Abschnitt C). 4. Ziehen Sie die SSD an dem hervorstehenden Beckhoff-Aufkleber aus dem Wechselrahmen heraus (Abschnitt D). 5. Setzen Sie die neue SSD in gleicher Ausrichtung wieder ein.
- Seite 45 Durch das Einsetzen des falschen Lüftertyps kann das Gerät beschädigt werden. • Tauschen Sie Lüfter ausschließlich gegen Ersatzlüfter aus dem Beckhoff Service. Lüfter sorgen für eine optimale Kühlung des Geräts. Bestellen Sie Ersatzlüfter ausschließlich bei Beckhoff. Wenden Sie sich dafür an Ihren Beckhoff Vertrieb.
- Seite 46 6. Ziehen Sie jeweils die beiden M3x5-Schrauben wieder fest. ð Sie haben die Lüfter getauscht. Abb. 28: Austausch Lüfter Oberseite Die Lüfter im Netzteil können nicht separat ausgetauscht werden. Stattdessen müssen Sie das gesamte Netzteil austauschen lassen. Wenden Sie sich dafür an den Beckhoff Service. Version: 1.5 C6675...
- Seite 47 Austausch CPU-Kühler Den CPU-Kühler auf dem Motherboard können Sie ebenfalls tauschen. Wenden Sie sich für einen neuen Kühler an den Beckhoff Service. Um den CPU-Kühler zu tauschen, befolgen Sie die folgenden Schritte, die in Abbildung 29 dargestellt sind: 1. Drehen Sie die vier Verriegelungselemente in der darauf abgebildeten Pfeilrichtung, um den Kühler von dem Motherboard zu entriegeln.
- Seite 48 Ursache Maßnahmen Keine Funktion des Geräts Fehlende Spannungsversorgung Kabel für die des Geräts Spannungsversorgung prüfen Andere Ursache Beckhoff Service anrufen Das Gerät bootet nicht vollständig BIOS-Setup-Einstellungen BIOS-Setup-Einstellungen prüfen fehlerhaft (Defaults laden) Andere Ursachen Beckhoff Service anrufen Das Gerät bootet, Software wird...
- Seite 49 Technische Daten Technische Daten Tab. 19: Technische Daten Produktbezeichnung C6675 Abmessungen (B x H x T) 410 x 480 x 201 mm Gewicht 15 kg bei Grundausstattung Versorgungsspannung 100-240 V , 50-60 Hz, max. 5 A Leistungsaufnahme Datenblatt Leistungsaufnahme und Verlustleistung im Downloadfinder: https://www.beckhoff.com/en-en/support/download-...
- Seite 50 Im Anhang finden Sie Informationen für den Servicefall sowie Angaben zu den Zulassungen, die Ihr Gerät besitzt. 10.1 Service und Support Beckhoff mit seinen weltweiten Niederlassungen bietet einen umfassenden Service und Support, der eine schnelle und kompetente Unterstützung bei allen Fragen zu Beckhoff Produkten und Systemlösungen zur Verfügung stellt. Beckhoff Service Das Beckhoff Service Center unterstützt Sie rund um den After-Sales-Service:...
- Seite 51 Interferenz auf eigene Kosten zu beheben. FCC Zulassungen für Kanada FCC: Canadian Notice Dieses Gerät überschreitet nicht die Klasse A Grenzwerte für Abstrahlungen, wie sie von der „Radio Interference Regulations of the Canadian Department of Communications“ festgelegt wurden. C6675 Version: 1.5...
