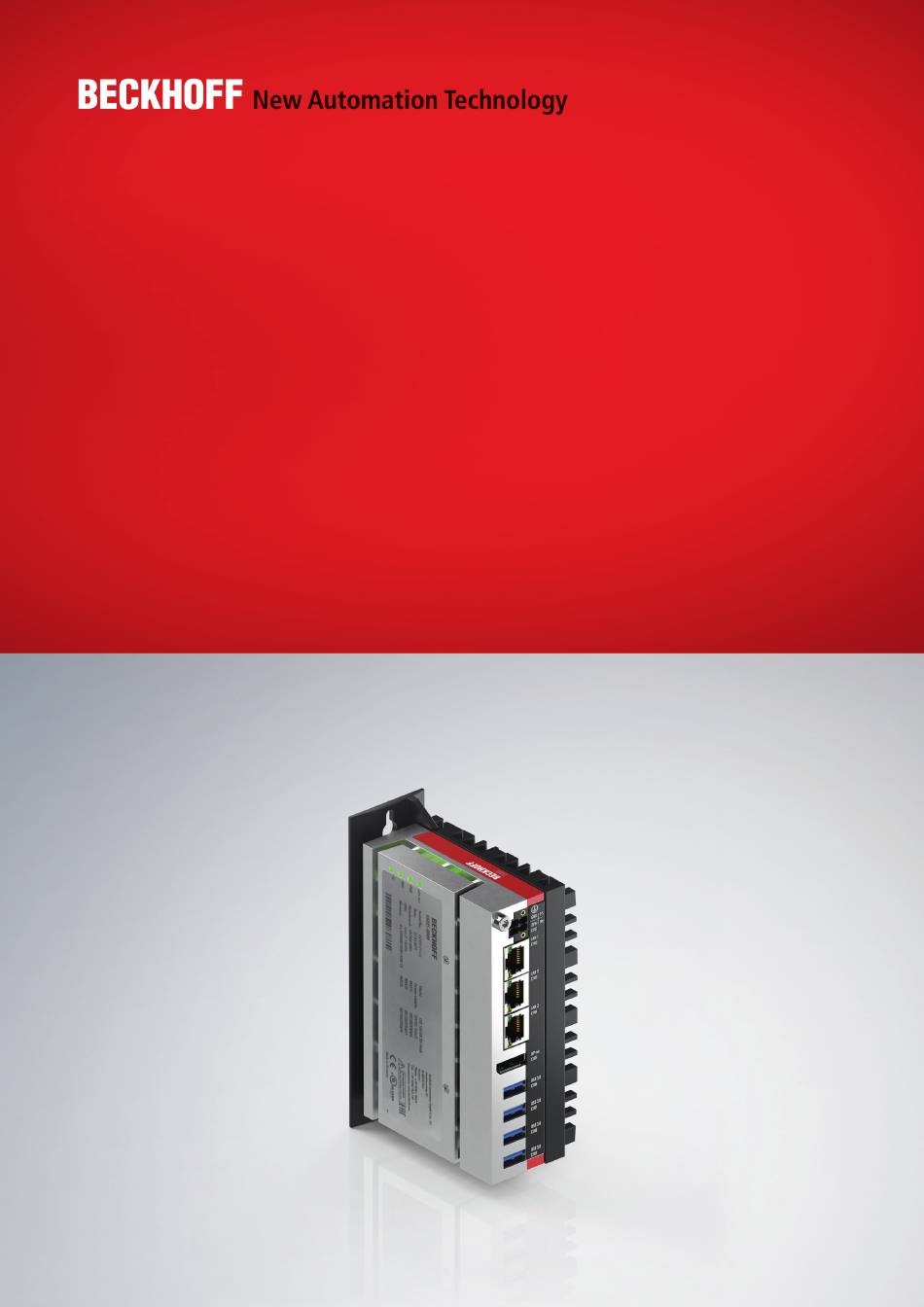

- Seite 1 Handbuch | DE C6025 Industrie-PC 22.01.2021 | Version: 1.2...
-
Seite 3: Inhaltsverzeichnis
Industrie-PC anschließen ........................ 24 4.3.1 Erdung des Industrie-PCs.................... 25 4.3.2 Leitungen und Spannungsversorgung anschließen ............ 26 Industrie-PC ein- und ausschalten .................... 27 5 Beckhoff Device Manager ........................ 28 6 Außerbetriebnahme.......................... 31 Spannungsversorgung und Leitungen trennen ................ 31 Demontage und Entsorgung...................... 32 7 Instandhaltung ............................ 34 Reinigung ............................ 34 Wartung ............................ 35... - Seite 4 Inhaltsverzeichnis 10.2 Zulassungen ............................ 43 Version: 1.2 C6025...
-
Seite 5: Hinweise Zur Dokumentation
US6167425 mit den entsprechenden Anmeldungen und Eintragungen in verschiedenen anderen Ländern. Copyright © Beckhoff Automation GmbH & Co. KG. Die Veröffentlichung dieses Dokuments auf anderen Webseiten als der unseren ist verboten. Zuwiderhandlungen verpflichten zu Schadenersatz. Alle Rechte für den Fall der Patent-, Gebrauchsmuster- oder Geschmacksmustereintragung vorbehalten. -
Seite 6: Zu Ihrer Sicherheit
Sachschäden essenziell sind. Haftungsausschluss Im Fall von Nichtbeachtung dieser Dokumentation und damit dem Einsatz der Geräte außerhalb der dokumentierten Betriebsbedingungen, ist Beckhoff von der Haftung ausgeschlossen. Erklärung der Sicherheitssymbole In der vorliegenden Betriebsanleitung werden die folgenden Sicherheitssymbole verwendet. Um Personen- und Sachschäden zu vermeiden, lesen und befolgen Sie die Sicherheits- und Warnhinweise. -
Seite 7: Grundlegende Sicherheitshinweise
• dieses Personal regelmäßig in allen zutreffenden Fragen von Arbeitssicherheit und Umweltschutz unterwiesen wird, die Betriebsanleitung und insbesondere die darin enthaltenen Sicherheitshinweise kennt. • die Betriebsanleitung stets in einem leserlichen Zustand und vollständig am Einsatzort der Produkte zur Verfügung steht. C6025 Version: 1.2... -
Seite 8: Produktübersicht
Produktübersicht Produktübersicht Der Industrie-PC C6025 gehört zu der Reihe der Ultra-Kompakt-Industrie-PCs für den raumsparenden Schaltschrankeinbau. Es handelt es sich dabei um ein leistungsstarkes Gerät, bei vergleichsweise geringem Energieverbrauch. Es kombiniert die Kompaktheit und Lüfterlosigkeit der C601x-Geräte mit der hohen Performance der C603x-Geräte. -
Seite 9: Aufbau
Produktübersicht Aufbau Abb. 1: C6025_Aufbau Grundausstattung Tab. 1: Legende Aufbau C6025 Komponente Beschreibung Montageplatte Platte zur Montage des Industrie- PCs über die schmalen Seiten im Schaltschrank Status LEDs Status-Anzeige für UPS-OCT, Power, Festplatte, TwinCAT Typenschild Angaben zur Ausstattung des Industrie-PCs Seitliche Abdeckung... -
Seite 10: Schnittstellenbeschreibung
Der Stecker für die Spannungsversorgung ist für 8 A spezifiziert und kann Leitungsquerschnitte bis 1,5 mm aufnehmen. Der Stecker ist im Lieferumfang enthalten. Sollten Sie einen Ersatzstecker benötigen, erhalten Sie diesen unter Angabe der Bestellbezeichnung C9900-P943 bei Ihrem Beckhoff Service (siehe Kapitel 10.1 Service und Support). -
Seite 11: Ethernet Rj45
Produktübersicht 3.2.2 Ethernet RJ45 Der C6025 verfügt über drei Gigabit-LAN-Anschlüsse (X102-X104). Die Ethernet-Standards 100Base-T und 1000Base-T ermöglichen den Anschluss entsprechender Netzwerkkomponenten und Datenraten von 100/1000 MBit/s. Die erforderliche Geschwindigkeit wird automatisch gewählt. Es wird die Anschlusstechnik RJ45 mit Twisted-Pair-Kabeln angewandt. Die maximale Länge der Kabelverbindung beträgt dabei 100 m. -
Seite 12: Usb
X107 X108 1 2 3 4 X109 Abb. 4: C6025_USB-Schnittstelle Pin-Nummerierung Tab. 5: USB-Schnittstelle Pinbelegung Belegung Typische Zuordnung Shell Shield Drain Wire VBUS White Green Black StdA_SSRX - Blue StdA_SSRX + Yellow GND_DRAIN StdA_SSTX - Purple StdA_SSTX + Orange Version: 1.2 C6025... -
Seite 13: Displayport
Zusätzlich können DVI-Signale über einen Adapter zur Verfügung gestellt werden. Bestellen Sie diesen unter Angabe der Bestellbezeichnung C9900-Z468 Adapterkabel DisplayPort auf DVI, 40 cm bei Ihrem Beckhoff Vertrieb. Standardmäßig werden über die Schnittstelle DisplayPort-Signale herausgeführt. Unter Verwendung eines Level-Shifter-Kabels schaltet das Board entsprechend der DisplayPort-Spezifikation automatisch auf HDMI- Signale um. -
Seite 14: Status-Leds
Kabel benötigt wird. Die Farben und Blinkintervalle haben die folgenden Bedeutungen: Tab. 7: Bedeutung LED UPS-OCT Farbe Blinkintervall Bedeutung Keine Dauerhaft Kein UPS-OCT verbunden Blau Blinkend Bootloader aktiv Gelb Blinkend Mittlere Signalqualität Grün Blinkend Gute Signalqualität Blinkend Schlechte Signalqualität Version: 1.2 C6025... -
Seite 15: Led Pwr
Blinkend Checksummenfehler bei der I2C- Übertragung im Bootloader Cyan Blinkend (2 s) an Beckhoff Service wenden 3.3.3 LED HDD Die LED HDD zeigt die Aktivität des Speichermediums an. Die Farben und Blinkintervalle haben die folgenden Bedeutungen: Tab. 9: Bedeutung LED HDD... -
Seite 16: Typenschild
Typenschild Durch das Typenschild erhalten Sie Angaben zur Ausstattung des Industrie-PCs. xxxxxxxx xxxxxxxxxxxx xxxxxxxxxxxx xxxxxxxxxxxx Abb. 7: C6025 _Typenschild Beispiel Tab. 11: Legende Typenschild C6025 Beschreibung Hersteller inklusive Anschrift Modell: Die letzten vier Ziffern geben die Generation des Geräts an. Seriennummer (BTN) -
Seite 17: Inbetriebnahme
3. Überprüfen Sie die Vollständigkeit Ihrer Lieferung anhand Ihrer Bestellung. 4. Prüfen Sie den Verpackungsinhalt auf sichtbare Transportschäden. 5. Im Fall von Unstimmigkeiten zwischen Verpackungsinhalt und Bestellung oder bei Transportschäden, informieren Sie den Beckhoff Service (siehe Kapitel 10.1 Service und Support [} 42]). C6025 Version: 1.2... -
Seite 18: Schaltschrankeinbau
Inbetriebnahme Schaltschrankeinbau Der Industrie-PC C6025 ist für den Einbau in Schaltschränke der Maschinen- und Anlagentechnik konzipiert. Beachten Sie die für den Betrieb vorgeschriebenen Umgebungsbedingungen (siehe Kapitel 9 Technische Daten [} 41]). Mithilfe der unterschiedlichen Montageplatten, können Sie die Kabelzuführung nach den Anwendungsanforderungen ausrichten. -
Seite 19: Montageoptionen
Abb. 9: C6025_Montageoptionen Montageplatten 1 und 3 Im Fall von Montageplatte 2, bestehen zwei verschiedene Montageoptionen für das Gerät. Abb. 10 zeigt die möglichen Montageoptionen: • Anschlüsse zeigen nach rechts (A) • Anschlüsse zeigen nach links (B) Abb. 10: Montageoptionen Montageplatte2 C6025 Version: 1.2... -
Seite 20: Abmessungen
Abb. 11 stellt die Abmessungen beispielhaft anhand der Montageoption über die Rückseite des Geräts mit Montageplatte 1 dar. 47,1 Abb. 11: C6025 _Montageplatte schmale Seite Abb. 12 stellt die Abmessungen beispielhaft anhand der Montageoption mit den Anschlüssen nach rechts zeigend mit Montageplatte 2 dar. -
Seite 21: Abb. 13 C6025 _Montageplatte Hutschienenadapter
Inbetriebnahme Abb. 13 stellt die Abmessungen beispielhaft anhand der Montageoptionen über die Rückseite des Geräts mit Montageplatte 3 mit Hutschienenadapter dar. Abb. 13: C6025 _Montageplatte Hutschienenadapter C6025 Version: 1.2... -
Seite 22: Montage Im Schaltschrank
Nachdem Sie die Bohrungen für die Befestigungsschrauben im Schaltschrank vorgenommen haben, können Sie nun den Industrie-PC mit den Montageplatten 1 oder 2 im Schaltschrank montieren. Abb. 14: C6025 _Schaltschrankeinbau Montageplatten Um den Industrie-PC im Schaltschrank zu montieren, befolgen Sie die folgenden Schritte: 1. -
Seite 23: Abb. 15 C6025_Schaltschrankeinbau Hutschienenadapter
2. Drücken Sie das Gerät nach oben, sodass die Federkontakte des Adapters eingedrückt werden (B). 3. Halten Sie das Gerät weiterhin nach oben gedrückt und haken Sie die obere Seite des Adapters ebenfalls in die Hutschiene ein (C). ð Sie haben den Industrie-PC auf der Hutschiene montiert. Abb. 16: C6025_Hutschienenadapter montiert C6025 Version: 1.2... -
Seite 24: Industrie-Pc Anschließen
Legen Sie „PE“ und „0 V“ (24 V Spannungsversorgung) auf das gleiche Potenzial (im Schaltschrank verbunden). Angeschlossene Geräte mit eigener Spannungsversorgung müssen für "PE" und "GND" das gleiche Potenzial wie das Industrie-PC-System haben (keine Potenzialdifferenz). 230 V 24 V Grounding busbar Abb. 17: C6025 _Verdrahtungsbeispiel Version: 1.2 C6025... -
Seite 25: Erdung Des Industrie-Pcs
Störfestigkeit gemäß EN 61000-6-2 auf. Die EMV-Störaussendung des Geräts erfüllt die Anforderungen gemäß EN 61000-6-4. Durch die Funktionserdung wird die EMV des Geräts verbessert. Die Funktionserdung stellen Sie ebenfalls durch die Verbindung des Schutzleiteranschlusses PE mit dem zentralen Erdungspunkt der Schaltschrankwand her, in die der PC eingebaut wird. C6025 Version: 1.2... -
Seite 26: Leitungen Und Spannungsversorgung Anschließen
3. Stecken Sie das Spannungskabel in den vierpoligen Spannungsstecker des Industrie-PCs. 4. Verschrauben Sie das Spannungskabel mit dem Spannungsstecker des Industrie-PCs. 5. Schließen Sie den PC an Ihre externe 24-V-Spannungsversorgung an. 6. Schalten Sie die 24-V-Spannungsversorgung ein. Version: 1.2 C6025... -
Seite 27: Industrie-Pc Ein- Und Ausschalten
Zusätzlich startet der Beckhoff Device Manager automatisch. Bei dem Device Manager handelt es sich um eine Software von Beckhoff, die Sie bei der Konfiguration des PCs unterstützt. Falls Sie den PC ohne Betriebssystem bestellt haben, müssen Sie dieses und die Treibersoftware für die von Ihnen angeschlossene Zusatzhardware sowie für die im PC befindlichen Geräte nachträglich selbst... -
Seite 28: Beckhoff Device Manager
Beckhoff Device Manager Handbuch. Erster Start Beckhoff Device Manager Wenn Ihr Industrie-PC das erste Mal hochgefahren wird, startet auch der Beckhoff Device Manager zum ersten Mal automatisch. Es öffnet sich der Security Wizard. Dieser weist Sie darauf hin, dass Sie das von Beckhoff standardmäßig eingestellte Passwort neu setzen sollen. -
Seite 29: Abb. 19 Beckhoff Device Manager Startseite
Bestätigung wirksam werden. Gegebenenfalls muss der Industrie-PC neu gestartet werden. Manueller Start Beckhoff Device Manager Um den Beckhoff Device Manager manuell zu starten, gehen Sie wie folgt vor: 1. Öffnen Sie einen Webbrowser auf dem Host-PC. 2. Geben Sie die IP-Adresse oder den Hostnamen des Industrie-PCs im Webbrowser ein, um den Beckhoff Device Manager zu starten. -
Seite 30: Tab. 13 Passwortgenerierung
Beckhoff Device Manager Sie können das Passwort auf verschiedene Arten generieren. Ein Beispiel zeigt die folgende Tabelle: Tab. 13: Passwortgenerierung Vorgehensweise Beispiel Beginnen Sie mit ein bis zwei Sätzen. Komplexe Passwörter sind sicherer Entfernen Sie die Leerzeichen. KomplexePasswörtersindsicherer Kürzen Sie Wörter ab oder entfernen Sie alle Vokale. KmplxPsswrtrsndschrr Fügen Sie Zahlen und Sonderzeichen ein, um das... -
Seite 31: Außerbetriebnahme
Um die Leitungen vom Industrie-PC zu trennen, gehen Sie wie folgt vor: 1. Notieren Sie sich die Beschaltung, wenn Sie die Verkabelung mit einem anderen Gerät wiederherstel- len wollen. 2. Trennen Sie alle Datenübertragungsleitungen vom Industrie-PC. 3. Klemmen Sie abschließend das Erdungsband ab. C6025 Version: 1.2... -
Seite 32: Demontage Und Entsorgung
1. Lösen Sie die Befestigungsschrauben nur so weit, dass sie weiterhin im Schaltschrank stecken bleiben. 2. Heben Sie den PC soweit an, dass die Befestigungsschrauben in die Schlüssellöcher (siehe Abb. 20) rutschen. 3. Nehmen Sie den PC aus dem Schaltschrank heraus. ð Sie haben den PC demontiert. Abb. 20: C6025 _Position Befestigungsschrauben Version: 1.2 C6025... -
Seite 33: Abb. 21 C6025_Demontage Hutschienenadapter
Zur Entsorgung muss das Gerät ausgebaut und vollständig zerlegt werden. Entsorgen Sie die Komponenten auf folgende Weise: • Führen Sie Kunststoffteile (Polycarbonat, Polyamid (PA6.6)) dem Kunststoffrecycling zu. • Führen Sie Metallteile dem Metallrecycling zu. • Entsorgen Sie Elektronik-Bestandteile, wie Lüfter und Leiterplatten, entsprechend der nationalen Elektronik-Schrott-Verordnung. C6025 Version: 1.2... -
Seite 34: Instandhaltung
Funktionsfähigkeit gewährleistet wird. Dazu tragen die Reinigung und Wartung bestimmter Gerätekomponenten sowie der Austausch weiterer Gerätekomponenten bei. Reparatur Reparaturen am Gerät dürfen ausschließlich vom Hersteller vorgenommen werden. Kontaktieren Sie in einem Reparaturfall den Beckhoff Service (siehe Kapitel 10.1 Service und Support). Reinigung HINWEIS Ungeeignete Reinigungsmittel Die Verwendung ungeeigneter Reinigungsmittel kann zu Sachschäden führen. -
Seite 35: Wartung
Wartung HINWEIS Einsatz falscher Ersatzteile Der Einsatz von Ersatzteilen, die nicht über den Beckhoff Service bestellt wurden, kann zu unsicherem und fehlerhaftem Betrieb führen. • Setzen Sie ausschließlich Ersatzteile ein, die Sie über den Beckhoff Service bestellt haben. Beckhoff Industrie-PCs werden aus Komponenten der höchsten Qualität und Robustheit hergestellt, ausgewählt und getestet für beste Interoperabilität, langfristige Verfügbarkeit und zuverlässige Funktion... -
Seite 36: Abb. 22 C6025 _Zugang Batterie Und Speichermedien
An die auszutauschenden Gerätekomponenten gelangen Sie über die Abdeckung auf der linken Seite. Sie erhalten Zugriff auf die Batterie und das Speichermedium. Entfernen Sie dafür die beiden Torx TX6 Schrauben und nehmen Sie die Abdeckung ab (siehe Abb. 22). Abb. 22: C6025 _Zugang Batterie und Speichermedien Version: 1.2 C6025... -
Seite 37: Austausch Batterie
Typ CR2032. Sie dient der Spannungsversorgung der auf dem Motherboard integrierten Uhr. Bei leerer oder fehlender Batterie werden Datum und Uhrzeit falsch angezeigt. Für Ersatzbatterien, wenden Sie sich ausschließlich an den Beckhoff Service (siehe Kapitel 10.1 Service und Support). -
Seite 38: Austausch Speichermedien
Wenn Sie die SSD entsprechend der Empfehlung von Beckhoff tauschen wollen, müssen Sie die Daten von der alten auf die neue SSD kopieren. Dafür können Sie das Beckhoff Service Tool (BST) verwenden. Das BST ist ein grafisches Sicherungs- und Wiederherstellungsprogramm für Industrie-PCs mit einem Windows Betriebssystem. -
Seite 39: Abb. 25 C6025 _Austausch Speichermedien
Instandhaltung Abb. 25: C6025 _Austausch Speichermedien 3. Stecken Sie das neue Speichermedium in der gleichen schrägen Position in den Slot. 4. Drücken Sie die hochstehende Seite des Speichermediums nach unten. 5. Setzen Sie den Bolzen und die Befestigungsschraube wieder ein und ziehen Sie diese bei einem Anzugsdrehmoment von ca. -
Seite 40: Hilfe Bei Störungen
Maßnahmen Keine Funktion nach Starten des Fehlende Spannungsversorgung Kabel für die Industrie-PCs des Industrie-PCs Spannungsversorgung prüfen Andere Ursache Beckhoff Service anrufen Der Industrie-PC bootet nicht Setup-Einstellungen fehlerhaft Setup-Einstellungen prüfen vollständig Andere Ursache Beckhoff Service anrufen Rechner bootet, Software wird Fehlerursache liegt bei der... -
Seite 41: Technische Daten
Technische Daten Technische Daten Tab. 17: Technische Daten Produktbezeichnung C6025 Abmessungen (B x H x T) 82 x 127 x 50 mm, ohne Montageplatte Gewicht Ca. 800 g ohne Montageplatte Ca. 900 g mit Montageplatte Versorgungsspannung 20,4-30 V (24 V Netzteil, NEC class 2) Leistungsaufnahme max. -
Seite 42: Anhang
Anhang Anhang 10.1 Service und Support Beckhoff und seine weltweiten Partnerfirmen bieten einen umfassenden Service und Support, der eine schnelle und kompetente Unterstützung bei allen Fragen zu Beckhoff Produkten und Systemlösungen zur Verfügung stellt. Beckhoff Service Das Beckhoff Service Center unterstützt Sie rund um den After-Sales-Service: •... -
Seite 43: Zulassungen
Anhang 10.2 Zulassungen Die folgende Tabelle zeigt die Zertifizierungen des Industrie-PCs entsprechend der Gerätegeneration: Tab. 18: Zertifizierungen C6025 Gerätegeneration Zertifizierungen C6025-0000 CE, EAC, UL FCC Zulassungen für die Vereinigten Staaten von Amerika FCC: Federal Communications Commission Radio Frequency Interference Statement Dieses Gerät wurde getestet und entspricht den Grenzwerten für ein Digitalgerät der Klasse A, entsprechend Teil 15 der FCC-Regeln. - Seite 44 Abb. 15 C6025_Schaltschrankeinbau Hutschienenadapter..............Abb. 16 C6025_Hutschienenadapter montiert ..................Abb. 17 C6025 _Verdrahtungsbeispiel ..................... Abb. 18 Beckhoff Device Manager - Change Passwords ................. Abb. 19 Beckhoff Device Manager Startseite ................... Abb. 20 C6025 _Position Befestigungsschrauben..................Abb. 21 C6025_Demontage Hutschienenadapter ..................
- Seite 45 Tab. 8 Bedeutung LED PWR ........................Tab. 9 Bedeutung LED HDD........................Tab. 10 Bedeutung LED TC........................Tab. 11 Legende Typenschild C6025 ....................... Tab. 12 Bestelloptionen Montageplatte ....................Tab. 13 Passwortgenerierung........................Tab. 14 Austauschempfehlungen PC-Komponenten................Tab. 15 Technische Daten der eingesetzten Batterie................
- Seite 47 Mehr Informationen: www.beckhoff.de/C6025/ Beckhoff Automation GmbH & Co. KG Hülshorstweg 20 33415 Verl Deutschland Telefon: +49 5246 9630 info@beckhoff.de www.beckhoff.de...
