Inhaltszusammenfassung für Beckhoff C6015

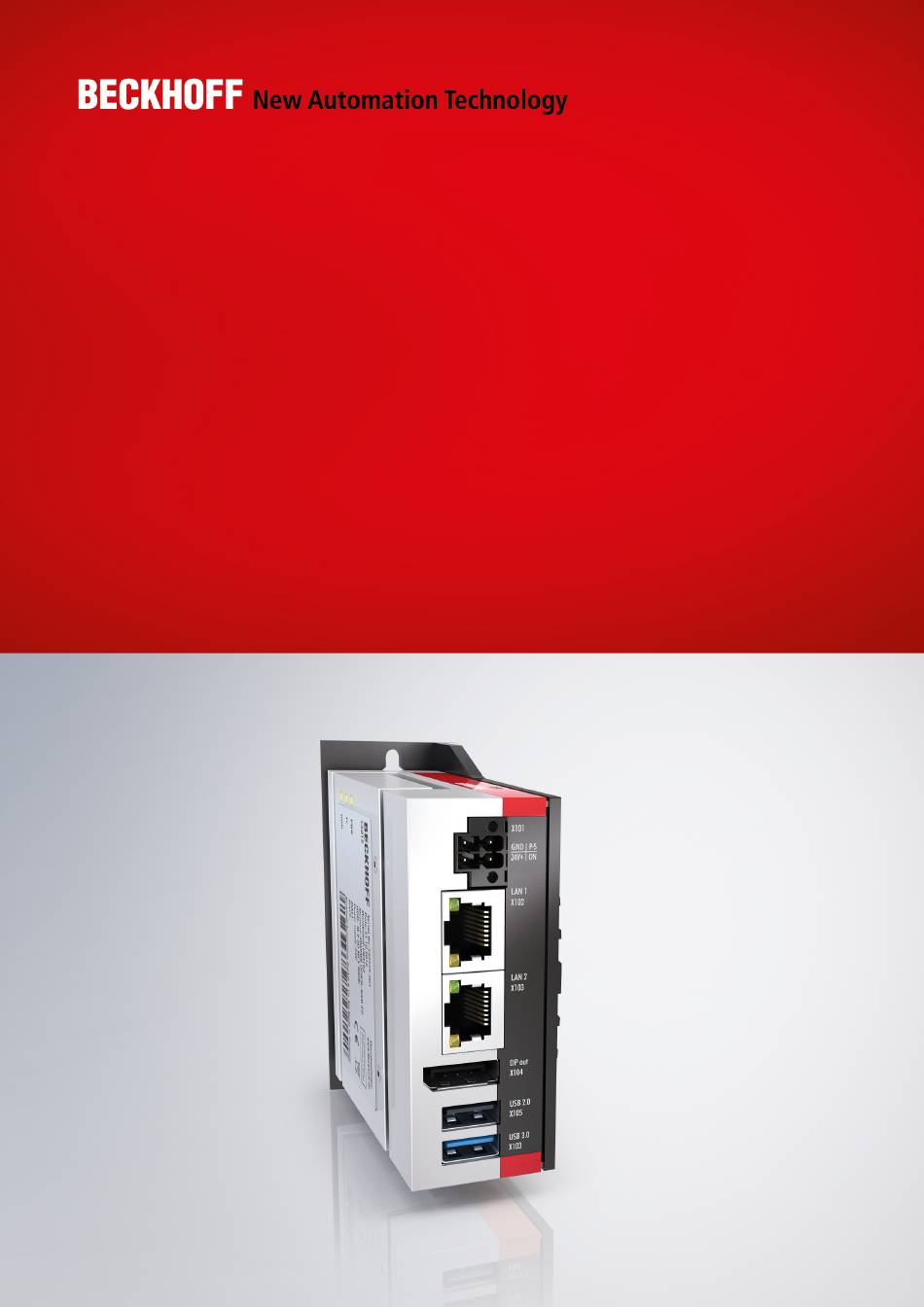

- Seite 1 Original-Handbuch | DE C6015 Industrie-PC 01.02.2024 | Version: 3.8...
- Seite 3 Erdung des Industrie-PCs .................... 28 4.3.2 Leitungen und Spannungsversorgung anschließen............ 29 Industrie-PC ein- und ausschalten .................... 30 5 Beckhoff Device Manager ........................ 31 6 Außerbetriebnahme .......................... 33 Spannungsversorgung und Leitungen trennen ................ 33 Demontage und Entsorgung ...................... 34 7 Instandhaltung............................ 36 Reinigung ............................
- Seite 4 Inhaltsverzeichnis 10.2 Zulassungen............................ 46 Version: 3.8 C6015...
- Seite 5 Leistungsaufnahme und Verlustleistung zu entnehmen). Aktualität Prüfen Sie, ob Sie die aktuelle und gültige Version des vorliegenden Dokumentes verwenden. Auf der Beckhoff Website finden Sie die jeweils aktuelle Version zum Download. Im Zweifelsfall wenden Sie sich an den technischen Support. Lieferbedingungen Es gelten darüber hinaus die allgemeinen Lieferbedingungen der Fa.
- Seite 6 Haftungsausschluss Im Fall von Nichtbeachtung dieser Dokumentation und damit dem Einsatz der Geräte außerhalb der dokumentierten Betriebsbedingungen, ist Beckhoff von der Haftung ausgeschlossen. Signalwörter Im Folgenden werden die Signalwörter eingeordnet, die in der Dokumentation verwendet werden. Warnung vor Personenschäden GEFAHR Es besteht eine Gefährdung mit hohem Risikograd, die den Tod oder eine schwere Verletzung zur Folge...
- Seite 7 • dieses Personal regelmäßig in allen zutreffenden Fragen von Arbeitssicherheit und Umweltschutz unterwiesen wird, die Betriebsanleitung und insbesondere die darin enthaltenen Sicherheitshinweise kennt. • die Betriebsanleitung stets in einem leserlichen Zustand und vollständig am Einsatzort der Produkte zur Verfügung steht. C6015 Version: 3.8...
- Seite 8 Zu Ihrer Sicherheit Hinweise zur Informationssicherheit Die Produkte der Beckhoff Automation GmbH & Co. KG (Beckhoff) sind, sofern sie online zu erreichen sind, mit Security-Funktionen ausgestattet, die den sicheren Betrieb von Anlagen, Systemen, Maschinen und Netzwerken unterstützen. Trotz der Security-Funktionen sind die Erstellung, Implementierung und ständige Aktualisierung eines ganzheitlichen Security-Konzepts für den Betrieb notwendig, um die jeweilige Anlage,...

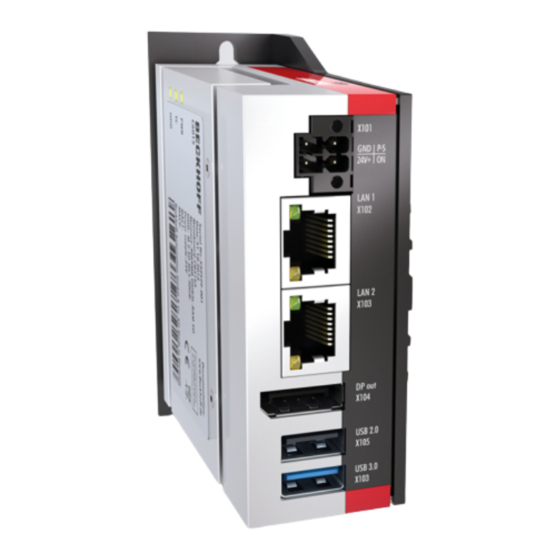

- Seite 9 Produktübersicht Produktübersicht Der Industrie-PC C6015 ergänzt die Beckhoff Entry-Level-Produkte um einen Ultra-Kompakt-Industrie-PC mit hohen Leistungsreserven für den raumsparenden Schaltschrankeinbau. Dank der vorhandenen Prozessoren verfügt der Industrie-PC über ausreichend Leistungsreserven für unter anderem folgende Anwendungen: • diverse Automatisierungs- und Visualisierungsaufgaben • umfangreiche IoT-Aufgaben, zum Beispiel im Einsatz als IoT-Gateway •...
- Seite 10 Produktübersicht Aufbau Abb. 1: Aufbau Grundausstattung Tab. 1: Legende Aufbau C6015 Komponente Beschreibung Montageplatte Platte zur Montage des Industrie-PCs über die schmalen Seiten im Schaltschrank Status-LEDs Status-Anzeige für Power, Festplatte, TwinCAT Typenschild Angaben zur Ausstattung des Industrie-PCs Seitliche Abdeckung Zugang zu Batterie und Speichermedium USB-Schnittstellen (X106) Anschluss von Peripheriegeräten...
- Seite 11 Zuleitungen zu erreichen. Es sollten mindestens 22 V am Spannungsversorgungsstecker des Industrie-PCs anliegen, damit bei Spannungsschwankungen der Industrie-PC eingeschaltet bleibt. Der Stecker ist im Lieferumfang enthalten. Einen Ersatzstecker erhalten Sie bei Ihrem Beckhoff Vertrieb unter der folgenden Bestelloption: • C9900-P943: Stromversorgungsstecker für Industrie-PC C60xx C6015 Version: 3.8...
- Seite 12 Produktübersicht 3.2.2 Ethernet RJ45 Der C6015 verfügt über zwei Gigabit-LAN-Anschlüsse (X102, X103). Die Ethernet-Standards 100Base-T, 1000Base-T und 2500Base-T ermöglichen den Anschluss entsprechender Netzwerkkomponenten und Datenraten von 100/1000/2500 MBit/s. Die erforderliche Geschwindigkeit wird automatisch gewählt. Es wird die Anschlusstechnik RJ45 mit Twisted-Pair-Kabeln angewandt. Die maximale Länge der Kabelverbindung beträgt dabei 100 m.
- Seite 13 Produktübersicht Tab. 6: LED-Bedeutung Geschwindigkeit 100/1000/2500 MBit/s MBit/s 1000 Leuchtet orange 2500 Leuchtet grün C6015 Version: 3.8...
- Seite 14 Der Industrie-PC verfügt über zwei USB-Schnittstellen (X105, X106). Die Schnittstellen dienen dem Anschluss von Peripheriegeräten mit USB-Anschluss. Die folgende Tabelle gibt die Schnittstellenzuteilung entsprechend der Gerätegeneration an: Tab. 7: USB-Schnittstellen Gerätegeneration Gerätegeneration USB-Schnittstellen C6015-0010 1x USB-2.0 (X105) 1x USB-3.0 (X106) C6015-0020 2x USB-3.0 (X105, X106) C6015-0030 2x USB-3.1 Gen.
- Seite 15 Zusätzlich können DVI-Signale über einen Adapter zur Verfügung gestellt werden. Bestellen Sie diesen unter Angabe der Bestellbezeichnung C9900-Z468 Adapterkabel DisplayPort auf DVI, 40 cm bei Ihrem Beckhoff Vertrieb. Standardmäßig werden über die Schnittstelle DisplayPort-Signale herausgeführt. Unter Verwendung eines Level-Shifter-Kabels schaltet das Board entsprechend der DisplayPort-Spezifikation automatisch auf HDMI- Signale um.
- Seite 16 Blinkend Bootloader läuft fehlerfrei Rot/Gelb Blinkend Bootloader wird gestartet (Startsequenz wird durchlaufen) Magenta Blinkend (0,5 s) SUSV-Kapazitätstest (falls SUSV vorhanden) Rot/Magenta Blinkend Checksummenfehler bei der I2C- Übertragung im Bootloader Cyan Blinkend (2 s) an Beckhoff Service wenden Version: 3.8 C6015...
- Seite 17 Die LED TC zeigt den TwinCAT-Status an. Die Farben und Blinkintervalle haben die folgenden Bedeutungen: Tab. 12: Bedeutung LED TC Farbe Blinkintervall Bedeutung Grün Dauerhaft TwinCAT Run Mode Blau Dauerhaft TwinCAT Config Mode Dauerhaft TwinCAT Stop TwinCAT nicht gestartet C6015 Version: 3.8...
- Seite 18 Durch das Typenschild erhalten Sie Angaben zur Ausstattung des Industrie-PCs. Das hier abgebildete Typenschild dient lediglich als Beispiel. xxxxxxxx xxxxxxxxxxxxx xxxxxxxxxxxxx Abb. 7: Typenschild Tab. 13: Legende Typenschild C6015 Beschreibung Hersteller inklusive Anschrift Modell: Die letzten vier Ziffern geben die Gerätegeneration an Seriennummer (BTN) Produktionsdatum...
- Seite 19 3. Überprüfen Sie die Vollständigkeit Ihrer Lieferung anhand Ihrer Bestellung. 4. Prüfen Sie den Verpackungsinhalt auf sichtbare Transportschäden. 5. Im Fall von Unstimmigkeiten zwischen Verpackungsinhalt und Bestellung oder bei Transportschäden, informieren Sie den Beckhoff Service (siehe Kapitel 10.1 Service und Support [} 45]). C6015 Version: 3.8...
- Seite 20 Inbetriebnahme Schaltschrankeinbau Der Industrie-PC C6015 ist für den Einbau in Schaltschränke der Maschinen- und Anlagentechnik konzipiert. Beachten Sie die für den Betrieb vorgeschriebenen Umgebungsbedingungen (siehe Kapitel 9 Technische Daten [} 44]). Mithilfe der unterschiedlichen Montageplatten, können Sie die Kabelzuführung nach den Anwendungsanforderungen ausrichten.
- Seite 21 Dabei können Sie den PC beliebig drehen, um die Anschlüsse im Schaltschrank auszurichten. Sie haben folgende Montageoptionen, die in Abb. 10 dargestellt sind: • Anschlüsse zeigen nach oben (A) • Anschlüsse zeigen nach unten (B) • Anschlüsse zeigen nach rechts (C) • Anschlüsse zeigen nach links (D) C6015 Version: 3.8...
- Seite 22 Seiten auf der Hutschiene im Schaltschrank montieren. Sie haben folgende Montageoptionen, die in Abb. 11 dargestellt sind: • Montage über die Rückwand des Geräts (A) • Montage über die Oberseite des Geräts (B) • Montage über die Unterseite des Geräts (C) Abb. 11: Montageoptionen Montageplatte3 Version: 3.8 C6015...
- Seite 23 Abb. 12 stellt die Abmessungen beispielhaft anhand der Montageoption über die Rückwand des Geräts mit Montageplatte 1 dar. Abb. 12: Montageplatte Rückwand Abb. 13 stellt die Abmessungen beispielhaft anhand der Montageoption mit den Anschlüssen nach rechts zeigend mit Montageplatte 2 dar. 82.3 Ø 4,5mm Abb. 13: Montageplatte Seitenwand C6015 Version: 3.8...
- Seite 24 Inbetriebnahme Abb. 14 stellt die Abmessungen beispielhaft anhand der Montageoptionen über die Rückseite des Geräts mit Montageplatte 3 mit Hutschienenadapter dar. 40.6 Abb. 14: Montageplatte Hutschienenadapter Version: 3.8 C6015...
- Seite 25 1. Setzen Sie die Befestigungsschrauben in die Bohrlöcher in der Rückwandplatte des Schaltschranks. 2. Hängen Sie den PC an den gekennzeichneten Stellen der Montageplatte (siehe Abb.15) auf die Schrauben. 3. Ziehen Sie die Befestigungsschrauben fest. ð Sie haben den Industrie-PC im Schaltschrank montiert. C6015 Version: 3.8...
- Seite 26 2. Drücken Sie das Gerät nach oben, sodass die Federkontakte des Adapters eingedrückt werden (B). 3. Halten Sie das Gerät weiterhin nach oben gedrückt und haken Sie die obere Seite des Adapters ebenfalls in die Hutschiene ein (C). ð Sie haben den Industrie-PC auf der Hutschiene montiert. Abb. 17: Hutschienenadapter montiert Version: 3.8 C6015...
- Seite 27 Punkt der Energiequelle dieses Stromkreises an das Schutzleitersystem angeschlossen werden muss. An dem Industrie-PC angeschlossene Geräte mit eigener Spannungsversorgung müssen für die Leiter PE und „0 V“ das gleiche Potenzial wie der Industrie-PC haben (keine Potenzialdifferenz). 230 V 24 V Grounding busbar Abb. 18: Verdrahtungsbeispiel C6015 Version: 3.8...
- Seite 28 Schaltschranks her, in den der PC eingebaut wird. Verwenden Sie für den Erdungsanschluss Leitungen mit einem Querschnitt von mindestens 4 mm oder einen Flachleiter, da der Umfang des Leiters möglichst groß sein sollte. Abb. 19: Schutzleiteranschluss PE Version: 3.8 C6015...
- Seite 29 2. Stecken Sie die Spannungsversorgungsleitung in die vierpolige Spannungsversorgungsbuchse des Industrie-PCs. 3. Verschrauben Sie den Spannungsversorgungsstecker mit der Spannungsversorgungsbuchse des Industrie-PCs. 4. Schließen Sie den PC an Ihre externe 24-V-Spannungsversorgung an. 5. Schalten Sie die 24-V-Spannungsversorgung ein. ð Sie haben die Spannungsversorgung angeschlossen. C6015 Version: 3.8...
- Seite 30 Wenn Sie den PC das erste Mal einschalten, wird das optional vorinstallierte Betriebssystem gestartet. Für die von Ihnen angeschlossene Zusatzhardware müssen Sie die Treiber nachträglich selbst installieren. Zusätzlich startet der Beckhoff Device Manager automatisch. Bei dem Device Manager handelt es sich um eine Software von Beckhoff, die Sie bei der Konfiguration des PCs unterstützt.
- Seite 31 Beckhoff Device Manager Handbuch. Erster Start Beckhoff Device Manager Wenn Ihr Industrie-PC das erste Mal hochgefahren wird, startet auch der Beckhoff Device Manager zum ersten Mal automatisch. Es öffnet sich der Security Wizard. Dieser weist Sie darauf hin, dass Sie das von Beckhoff standardmäßig eingestellte Passwort neu setzen sollen.
- Seite 32 Um den Beckhoff Device Manager manuell zu starten, gehen Sie wie folgt vor: 1. Öffnen Sie lokal einen Webbrowser auf dem Industrie-PC. 2. Geben Sie localhost/config im Webbrowser ein, um den Beckhoff Device Manager zu starten. Der Beckhoff Device Manager startet. Es erscheint der Security Wizard.
- Seite 33 5. Notieren Sie sich die Beschaltung aller Datenübertragungsleitungen, wenn Sie die Verkabelung mit einem anderen Gerät wiederherstellen wollen. 6. Trennen Sie alle Datenübertragungsleitungen vom Industrie-PC. 7. Trennen Sie abschließend die Erdungsverbindung. ð Sie haben die Leitungen und die Spannungsversorgung getrennt. C6015 Version: 3.8...
- Seite 34 1. Lösen Sie die Befestigungsschrauben nur so weit, dass sie weiterhin im Schaltschrank stecken bleiben. 2. Heben Sie den PC soweit an, dass die Befestigungsschrauben in die Schlüssellöcher (siehe Abb. 21) rutschen. 3. Nehmen Sie den PC aus dem Schaltschrank heraus. ð Sie haben den PC demontiert. Abb. 22: Position Befestigungsschrauben Version: 3.8 C6015...
- Seite 35 • Führen Sie Metallteile dem Metallrecycling zu. • Entsorgen Sie Elektronik-Bestandteile, wie Lüfter und Leiterplatten, entsprechend der nationalen Elektronik-Schrott-Verordnung. • Kleben Sie die Pole der Motherboard-Batterie CR2032 isolierend ab und entsorgen Sie die Batterie über das lokale Batterie-Recycling. C6015 Version: 3.8...
- Seite 36 • Verwenden Sie für die Reinigung des PCs ausschließlich einen Staubsauger. Der Industrie-PC muss dafür nicht ausgeschaltet werden. • Verwenden Sie auf keinen Fall Pressluft zum Reinigen des PCs. • Halten Sie die Umgebungstemperaturbereich von 0 °C bis +50 °C ein. Version: 3.8 C6015...
- Seite 37 Wartung HINWEIS Einsatz falscher Ersatzteile Der Einsatz von Ersatzteilen, die nicht über den Beckhoff Service bestellt wurden, kann zu unsicherem und fehlerhaftem Betrieb führen. • Setzen Sie ausschließlich Ersatzteile ein, die Sie über den Beckhoff Service bestellt haben. Beckhoff Industrie-PCs werden aus Komponenten der höchsten Qualität und Robustheit hergestellt, ausgewählt und getestet für beste Interoperabilität, langfristige Verfügbarkeit und zuverlässige Funktion...
- Seite 38 An die auszutauschenden Gerätekomponenten gelangen Sie über die Abdeckung auf der linken Seite. Sie erhalten Zugriff auf die Batterie und das Speichermedium. Entfernen Sie dafür die beiden Torx TX6 Schrauben und nehmen Sie die Abdeckung ab (siehe Abb. 23). Abb. 24: Zugang Batterie und Speichermedien Version: 3.8 C6015...
- Seite 39 Typ CR2032. Sie dient der Spannungsversorgung der auf dem Motherboard integrierten Uhr. Bei leerer oder fehlender Batterie werden Datum und Uhrzeit falsch angezeigt. Für Ersatzbatterien, wenden Sie sich ausschließlich an den Beckhoff Service (siehe Kapitel 10.1 Service und Support).
- Seite 40 5. Drücken Sie die hochstehende Seite der Batterie nach unten in den Batteriehalter (siehe Abb. 25). ð Sie haben die Batterie getauscht. Zur Entsorgung der Batterie, bauen Sie diese aus, kleben Sie die Pole ab und geben Sie sie in die Batterieentsorgung. Version: 3.8 C6015...
- Seite 41 Wenn Sie ein Speichermedium entsprechend der Empfehlung von Beckhoff tauschen wollen, müssen Sie die Daten von dem alten auf das neue Speichermedium kopieren. Dafür können Sie das Beckhoff Service Tool (BST) verwenden. Das BST ist ein grafisches Sicherungs- und Wiederherstellungsprogramm für PCs mit einem Windows Betriebssystem.
- Seite 42 Instandhaltung 2 Service und Support [} 45] Version: 3.8 C6015...
- Seite 43 Störung Ursache Maßnahmen Keine Funktion des Industrie-PCs Fehlende Spannungsversorgung Kabel für die des Industrie-PCs Spannungsversorgung prüfen Andere Ursache Beckhoff Service anrufen Der Industrie-PC bootet nicht BIOS-Setup-Einstellungen BIOS-Setup-Einstellungen prüfen vollständig fehlerhaft (Defaults laden) Andere Ursachen Beckhoff Service anrufen Der Industrie-PC bootet, Software...
- Seite 44 Technische Daten Technische Daten Tab. 17: Technische Daten Produktbezeichnung C6015 Abmessungen (B x H x T) 82 x 82 x 40 mm, ohne Montageplatte Gewicht Ca. 400 g ohne Montageplatte Ca. 450 g mit Montageplatte Versorgungsspannung 22-30 V (24 V Netzteil)
- Seite 45 Im Anhang finden Sie Informationen für den Servicefall sowie Angaben zu den Zulassungen, die Ihr Gerät besitzt. 10.1 Service und Support Beckhoff mit seinen weltweiten Niederlassungen bietet einen umfassenden Service und Support, der eine schnelle und kompetente Unterstützung bei allen Fragen zu Beckhoff Produkten und Systemlösungen zur Verfügung stellt. Beckhoff Service Das Beckhoff Service Center unterstützt Sie rund um den After-Sales-Service:...
- Seite 46 Interferenz auf eigene Kosten zu beheben. FCC Zulassungen für Kanada FCC: Canadian Notice Dieses Gerät überschreitet nicht die Klasse A Grenzwerte für Abstrahlungen, wie sie von der „Radio Interference Regulations of the Canadian Department of Communications“ festgelegt wurden. Version: 3.8 C6015...
- Seite 47 Abb. 16 Schaltschrankeinbau Hutschienenadapter................... Abb. 17 Hutschienenadapter montiert ....................... Abb. 18 Verdrahtungsbeispiel ........................Abb. 19 Schutzleiteranschluss PE......................Abb. 20 Beckhoff Device Manager - Change Passwords................Abb. 21 Beckhoff Device Manager - Startseite..................Abb. 22 Position Befestigungsschrauben....................Abb. 23 Demontage Hutschienenadapter ....................
- Seite 48 Tab. 10 Bedeutung LED PWR ........................Tab. 11 Bedeutung LED HDD ........................Tab. 12 Bedeutung LED TC ........................Tab. 13 Legende Typenschild C6015 ....................... Tab. 14 Bestelloptionen Montageplatte..................... Tab. 15 Austauschempfehlungen PC-Komponenten ................Tab. 16 Technische Daten der eingesetzten Batterie ................
- Seite 50 Mehr Informationen: www.beckhoff.com/C6015 Beckhoff Automation GmbH & Co. KG Hülshorstweg 20 33415 Verl Deutschland Telefon: +49 5246 9630 info@beckhoff.com www.beckhoff.com...
