- Seite 1 C6032 | Industrie-PC Handbuch | DE 20.02.2020 | Version: 1.0...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis 1 Hinweise zur Dokumentation........................ 5 2 Zu Ihrer Sicherheit ............................. 6 Erklärung der Sicherheitssymbole ..................... 6 Bestimmungsgemäße Verwendung .................... 6 Grundlegende Sicherheitshinweise .................... 7 Sorgfaltspflicht des Betreibers ...................... 7 3 Produktübersicht ............................ 8 Aufbau ............................... 9 Typenschild ............................. 13 4 Inbetriebnahme ............................ 14 Transport und Auspacken ....................... 14 Schaltschrankeinbau ........................ 14 4.2.1 Abmessungen........................ - Seite 4 Inhaltsverzeichnis Version: 1.0 Industrie-PC...
-
Seite 5: Hinweise Zur Dokumentation
Konfigurationen ausgeliefert. Änderungen der Hard- oder Software-Konfiguration, die über die dokumentierten Möglichkeiten hinausgehen, sind unzulässig und bewirken den Haftungsausschluss der Beckhoff Automation GmbH & Co. KG. Lieferbedingungen Es gelten darüber hinaus die allgemeinen Lieferbedingungen der Fa. Beckhoff Automation GmbH & Co. KG. Industrie-PC Version: 1.0... -
Seite 6: Zu Ihrer Sicherheit
HINWEIS Nichtbeachtung des Hinweises kann zu Sachschäden führen. Bestimmungsgemäße Verwendung Der C6032 ist ein Industrie-PC für den raumsparenden Schaltschrankeinbau. Er ist für den Einsatz als Steuerungssystem im Maschinen- und Anlagenbau zur Automatisierung, Visualisierung und Kommunikation vorgesehen. Der Industrie-PC ist für ein Arbeitsumfeld entwickelt, welches der Schutzklasse IP20 genügt. Es besteht Fingerschutz und Schutz gegen feste Fremdkörper bis 12,5 mm. -
Seite 7: Grundlegende Sicherheitshinweise
Zu Ihrer Sicherheit Nicht bestimmungsgemäße Verwendung Setzen Sie den Industrie-PC nicht in den folgenden Bereichen ein: • explosionsgefährdete Bereiche • Bereiche mit extremen Umgebungsbedingungen, wie besonders hohe oder niedrige Temperaturen über den Betriebstemperaturbereich hinaus • Bereiche, in denen das Gerät über die EMV-Störfestigkeit hinaus beansprucht wird •... -
Seite 8: Produktübersicht

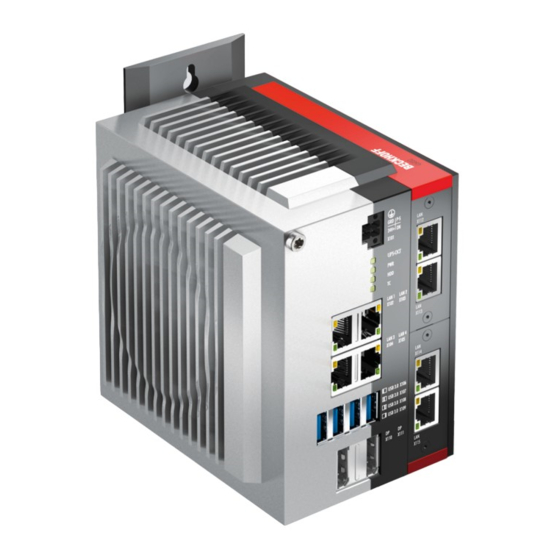

Produktübersicht Produktübersicht Abb. 1: C6032 Der Industrie-PC C6032 erweitert die Reihe der Ultra-Kompakt-Industrie-PCs für den raumsparenden Schaltschrankeinbau um ein leistungsstarkes, modular aufgebautes Gerät. Die zweite Platinenebene für modulare Schnittstellen- und Funktionserweiterungen ermöglicht die Anpassung an konkrete Applikationen und Anforderungen. Dafür stehen Ihnen verschiedene kompakte PCle-Module als Bestelloptionen zur Verfügung. -
Seite 9: Aufbau
Produktübersicht Aufbau Abb. 2: C6032_Aufbau Grundausstattung Tab. 1: Legende Aufbau C6032 Komponente Beschreibung Schutzleiteranschluss PE Niederohmige Schutzerdung des Industrie-PCs Stromversorgung (X101) Anschluss der Stromversorgung und externe Beschaltung des Industrie-PCs Status LEDs Status-Anzeige für UPS-OCT, Power, Festplatte, TwinCAT Ethernet-Schnittstellen RJ45 Anschluss des Industrie-PCs an... -
Seite 10: Abb. 3 C6032_Standardanschlüsse
Produktübersicht Abb. 3: C6032_Standardanschlüsse Stromversorgung (X101) Der Industrie-PC ist mit einem 24-V -Netzteil ausgestattet. Der Anschluss der Stromversorgung sowie die externe Beschaltung des Industrie-PCs erfolgen über den 4-poligen Spannungsstecker (Phoenix DFMC 4,5/2-STF-3,5 BK – 1708595). Abb. 4: C6032_Spannungsstecker Tab. 2: Pinbelegung Spannungsstecker Funktion 24 V + Stromversorgung Power-Status Ausgang... -
Seite 11: Abb. 5 C6032_Status Leds
Produktübersicht Schutzleiteranschluss (PE) Über die Verschraubung muss die niederohmige Schutzerdung des Industrie-PCs hergestellt werden. Die Verkabelung im Schaltschrank muss gemäß der Norm EN 60204-1:2006 Schutzkleinspannungen (PELV = Protective Extra Low Voltage) so erfolgen, dass eine Seite des Stromkreises oder ein Punkt der Energiequelle dieses Stromkreises an das Schutzleitersystem angeschlossen ist. -
Seite 12: Abb. 6 C6032_Module
Produktübersicht Schnittstellenoptionen Abb. 6: C6032_Module Sie können den Industrie-PC über die Grundausstattung hinaus um zusätzliche Schnittstellen erweitern. Dafür stehen Ihnen die folgenden PCle-Kompakt-Module zur Verfügung: • USB 3.0 • Netzwerkanschlüsse RJ-45 Ethernet 100/1000BASE-T • RS232 (serielle Schnittstelle zur Datenübertragung) • RS485 (serielle Schnittstelle zur Datenübertragung) •... -
Seite 13: Typenschild
Produktübersicht Typenschild Durch das Typenschild erhalten Sie Angaben zur Ausstattung des Industrie-PCs. Es befindet sich auf der rechten Seitenwand des Gehäuses. Abb. 7: C6032_Typenschild Tab. 4: Legende Typenschild Beschreibung Hersteller inklusive Anschrift Modell: Die letzten vier Ziffern geben die Generation des Geräts an. Seriennummer Produktionsdatum Mainboard... -
Seite 14: Inbetriebnahme
6. Im Fall von Unstimmigkeiten zwischen Verpackungsinhalt und Bestellung oder bei Transportschäden, informieren Sie den Beckhoff Service. Schaltschrankeinbau Der Industrie-PC C6032 ist für den Einbau in Schaltschränke der Maschinen- und Anlagentechnik konzipiert. Beachten Sie die für den Betrieb vorgeschriebenen Umgebungsbedingungen (siehe Kapitel 8 Technische Daten). -
Seite 15: Abb. 8 C6032_Montageplatten
Inbetriebnahme Abb. 8: C6032_Montageplatten Abbildung 8 zeigt die beiden verfügbaren Montageplatten. In beiden Fällen wird die Platte an der rechten Seitenwand des Industrie-PCs angeschraubt. Sie können beide Montageplatten vor dem Anschrauben so drehen, dass der PC in der gewünschten Ausrichtung für die Kabelzuführung im Schaltschrank montiert werden kann. -
Seite 16: Abmessungen
Inbetriebnahme 4.2.1 Abmessungen Die Abmessungen des Industrie-PCs und der Montageplatte dienen der Vorbereitung des Schaltschranks und der korrekten Montage des Geräts im Schaltschrank. HINWEIS Eine von der Darstellung abweichende Montage des Geräts kann zu Geräteschäden führen. • Montieren Sie das Gerät ausschließlich in den dokumentierten Ausrichtungen. Alle Abmessungen sind in mm angegeben. -
Seite 17: Vorbereitung Des Schaltschranks
Inbetriebnahme Montageplatte an der Seitenwand Ø 4,2 PCIe - module M4 grounding power - port ethernet - port USB 3.0 - port display - port Seitenansicht Rückansicht Vorderansicht Draufsicht Abb. 10: C6032_Montageplatte Seitenwand 4.2.2 Vorbereitung des Schaltschranks Der Schaltschrank muss mit den Bohrungen für die Befestigungsschrauben entsprechend der Geräteabmessungen des PCs (siehe Kapitel 4.2.1 Abmessungen) ausgestattet werden HINWEIS Durch extreme Umgebungsbedingungen können Sachschäden am Gerät entstehen. -
Seite 18: Industrie-Pc Anschließen
Inbetriebnahme Industrie-PC anschließen VORSICHT Stromschlaggefahr! Der Anschluss des Industrie-PCs bei Gewitter kann zu Stromschlägen führen. • Stecken oder lösen Sie die Leitungen des Industrie-PCs niemals bei Gewitter. Erdungsmaßnahmen Über die Verschraubung muss die niederohmige Schutzerdung des Industrie-PCs hergestellt werden. Verbinden Sie den Erdungspunkt am Industrie-PC (siehe Kapitel 3.1 Aufbau) niederohmig mit dem zentralen Erdungspunkt der Schaltschrankwand, in die der PC eingebaut wird. -
Seite 19: Betrieb
Betrieb Betrieb Industrie-PC ein- und ausschalten Der Industrie-PC hat keinen eigenen Netzschalter. Beim Einschalten der Anlage oder bei Anschluss an die Stromversorgung wird der Industrie-PC gestartet. HINWEIS Das Abschalten des Industrie-PCs vor Beendigung der laufenden Software kann zu Datenverlust führen. •... -
Seite 20: Außerbetriebnahme
Betrieb Außerbetriebnahme Entsorgung des Industrie-PCs Beachten Sie bei der Entsorgung des Industrie-PCs unbedingt die nationale Elektronik-Schrott-Verordnung. Zur Entsorgung muss das Gerät ausgebaut und vollständig zerlegt werden. Entsorgen Sie die Komponenten auf folgende Weise: • Führen Sie Gehäuseteile (Polycarbonat, Polyamid (PA6.6)) dem Kunststoffrecycling zu. •... -
Seite 21: Instandhaltung
Instandhaltung Instandhaltung Reinigung GEFAHR Stromschlaggefahr! Das Putzen des eingeschalteten und an die Spannungsversorgung angeschlossenen Industrie-PCs führt zum Tod oder schweren Verletzungen. • Schalten Sie den Industrie-PC und alle daran angeschlossenen Geräte aus. • Trennen Sie den PC von der Spannungsversorgung. HINWEIS Die Verwendung ungeeigneter Reinigungsmittel kann zu Sachschäden führen. -
Seite 22: Austausch Batterie
HINWEIS Das Einsetzen des falschen Batterietyps kann zur Explosion führen und das Gerät beschädigen. • Tauschen Sie die Batterie nur gegen den identischen Typ oder gegen einen von Beckhoff empfohlenen Ersatztyp aus. • Achten Sie beim Austausch der Batterie auf die richtige Polung. -
Seite 23: Austausch Lüfter
HINWEIS Durch das Einsetzen des falschen Lüftertyps kann der Industrie-PC beschädigt werden. • Tauschen Sie den Lüfter nur gegen den identischen Typ oder einen von Beckhoff freigegebenen Ersatz- typ aus. Zum Wechseln des Lüfters befolgen Sie die folgenden Schritte, die in Abbildung 12 dargestellt sind: 1. -
Seite 24: Hilfe Bei Störungen
Maßnahmen Keine Funktion nach Starten des Fehlende Stromversorgung des Kabel für die Stromversorgung Industrie-PCs Industrie-PCs prüfen Andere Ursache Beckhoff Service anrufen Der Industrie-PC bootet nicht Setup-Einstellungen fehlerhaft Setup-Einstellungen prüfen vollständig Andere Ursache Beckhoff Service anrufen Rechner bootet, Software wird Fehlerursache liegt bei der... -
Seite 25: Technische Daten
Technische Daten Technische Daten Tab. 7: Technische Daten Produktbezeichnung C6032 Abmessungen (B x H x T) 129 x 133 x 104 mm, ohne Montageplatte Gewicht Ca. 2100 g ohne Montageplatte Ca. 2350 g mit Montageplatte Versorgungsspannung 22-30 V (24 V Netzteil) Leistungsaufnahme Max. -
Seite 26: Anhang
Anhang Anhang Service und Support Beckhoff und seine weltweiten Partnerfirmen bieten einen umfassenden Service und Support, der eine schnelle und kompetente Unterstützung bei allen Fragen zu Beckhoff Produkten und Systemlösungen zur Verfügung stellt. Beckhoff Service Das Beckhoff Service Center unterstützt Sie rund um den After-Sales-Service: •... -
Seite 27: Zulassungen
Anhang Zulassungen FCC Zulassungen für die Vereinigten Staaten von Amerika FCC: Federal Communications Commission Radio Frequency Interference Statement Dieses Gerät wurde getestet und entspricht den Grenzwerten für ein Digitalgerät der Klasse A, entsprechend Teil 15 der FCC-Regeln. Diese Grenzwerte sind vorgesehen, um ausreichenden Schutz gegen schädliche Interferenz zu bieten, wenn das Gerät in einer kommerziellen Umgebung verwendet wird. - Seite 28 Abbildungsverzeichnis Abbildungsverzeichnis Abb. 1 C6032 ............................Abb. 2 C6032_Aufbau Grundausstattung ....................Abb. 3 C6032_Standardanschlüsse......................Abb. 4 C6032_Spannungsstecker ......................Abb. 5 C6032_Status LEDs ........................Abb. 6 C6032_Module ..........................Abb. 7 C6032_Typenschild ........................Abb. 8 C6032_Montageplatten ....................... Abb. 9 C6032_Montageplatte Rückwand....................Abb. 10 C6032_Montageplatte Seitenwand....................
- Seite 29 Tabellenverzeichnis Tabellenverzeichnis Tab. 1 Legende Aufbau C6032....................... Tab. 2 Pinbelegung Spannungsstecker ....................Tab. 3 Bedeutung Status-LEDs ......................Tab. 4 Legende Typenschild........................Tab. 5 Bestelloptionen Montageplatte ....................Tab. 6 Hilfe bei Störungen ........................Tab. 7 Technische Daten........................Industrie-PC Version: 1.0...
- Seite 30 Beckhoff Automation GmbH & Co. KG Hülshorstweg 20 D-33415 Verl www.beckhoff.de info@beckhoff.de Mehr Informationen: www.beckhoff.de/C6032/...
