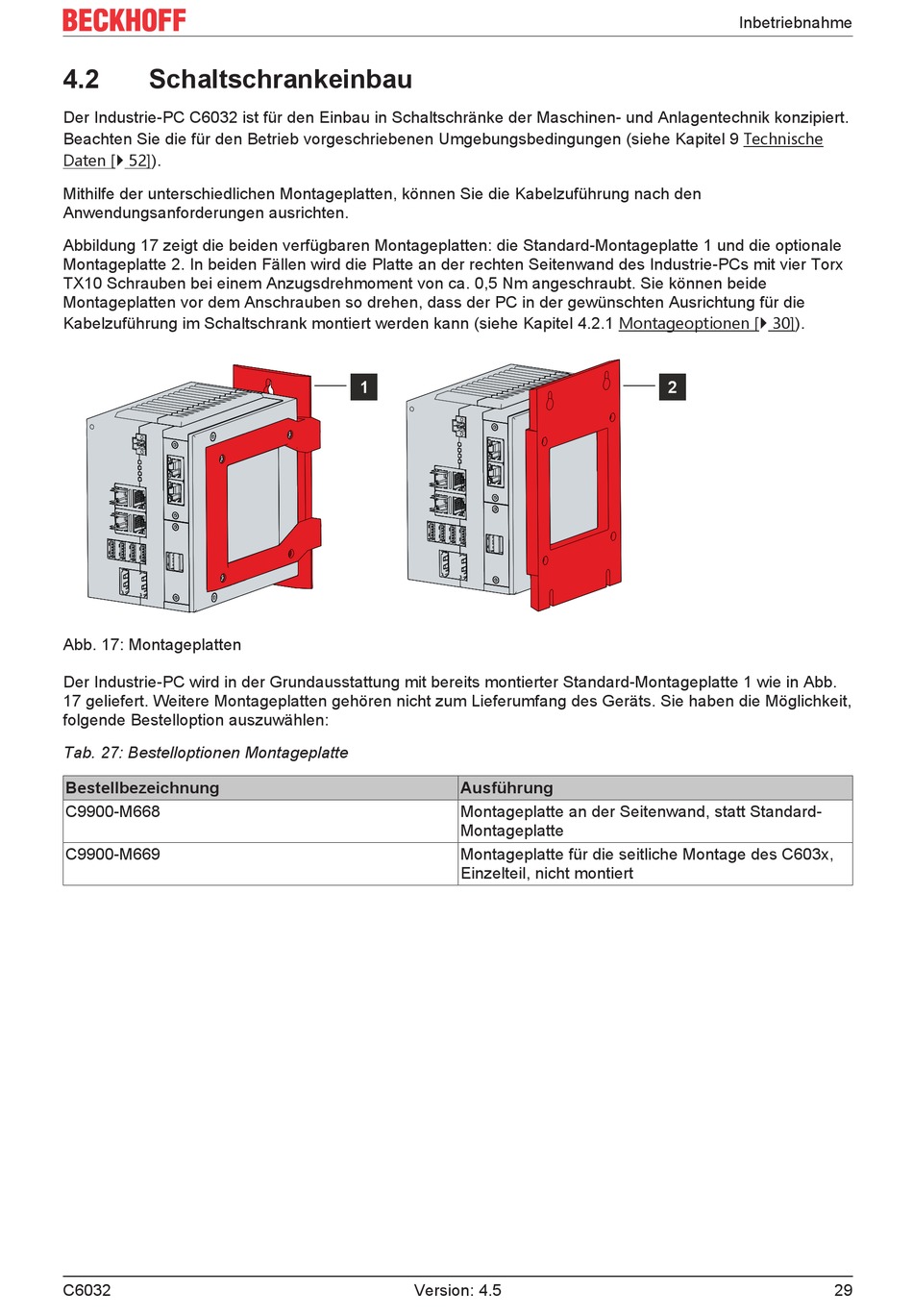

4.2
Schaltschrankeinbau
Der Industrie-PC C6032 ist für den Einbau in Schaltschränke der Maschinen- und Anlagentechnik konzipiert.
Beachten Sie die für den Betrieb vorgeschriebenen Umgebungsbedingungen (siehe Kapitel 9 Technische
Daten [} 52]).
Mithilfe der unterschiedlichen Montageplatten, können Sie die Kabelzuführung nach den
Anwendungsanforderungen ausrichten.
Abbildung 17 zeigt die beiden verfügbaren Montageplatten: die Standard-Montageplatte 1 und die optionale
Montageplatte 2. In beiden Fällen wird die Platte an der rechten Seitenwand des Industrie-PCs mit vier Torx
TX10 Schrauben bei einem Anzugsdrehmoment von ca. 0,5 Nm angeschraubt. Sie können beide
Montageplatten vor dem Anschrauben so drehen, dass der PC in der gewünschten Ausrichtung für die
Kabelzuführung im Schaltschrank montiert werden kann (siehe Kapitel 4.2.1 Montageoptionen [} 30]).
Abb. 17: Montageplatten
Der Industrie-PC wird in der Grundausstattung mit bereits montierter Standard-Montageplatte 1 wie in Abb.
17 geliefert. Weitere Montageplatten gehören nicht zum Lieferumfang des Geräts. Sie haben die Möglichkeit,
folgende Bestelloption auszuwählen:
Tab. 27: Bestelloptionen Montageplatte
Bestellbezeichnung
C9900-M668
C9900-M669
C6032
1
Ausführung
Montageplatte an der Seitenwand, statt Standard-
Montageplatte
Montageplatte für die seitliche Montage des C603x,
Einzelteil, nicht montiert
Version: 4.5
Inbetriebnahme
2
29
