Produktübersicht
3.2.2
Ethernet RJ45
Der C6032 verfügt über vier Gigabit-LAN-Anschlüsse (X102-X105). Die Ethernet-Standards 100Base-T,
1000Base-T und 2500Base-T ermöglichen den Anschluss entsprechender Netzwerkkomponenten und
Datenraten von 100/1000/2500 MBit/s. Die erforderliche Geschwindigkeit wird automatisch gewählt.
Es wird die Anschlusstechnik RJ45 mit Twisted-Pair-Kabeln angewandt. Die maximale Länge der
Kabelverbindung beträgt dabei 100 m.
Die Controller sind folgendermaßen entsprechend der Gerätegeneration eingesetzt:
Tab. 3: Controller-Zuordnung Gerätegeneration
Gerätegeneration
C6032-0060
C6032-0070
C6032-0080
Die über PCIe angebundenen Ethernet-Ports (X103-X105, LAN2-LAN4) mit dem Controller i210/i226 sind für
Zyklus-Zeiten <= 1 ms und für Distributed-Clock-Anwendungen bei EtherCAT geeignet.
Der im Chipsatz integrierte Ethernet-Port (X102, LAN1) i219 ist für Real-Time-Ethernet-Anwendungen mit
Zyklus-Zeiten > 1 ms (ohne Distributed-Clocks) geeignet.
X102
X103
1
8
LAN 1
LAN 2
8
1
1
8
LAN 3
LAN 4
8
1
X104
X105

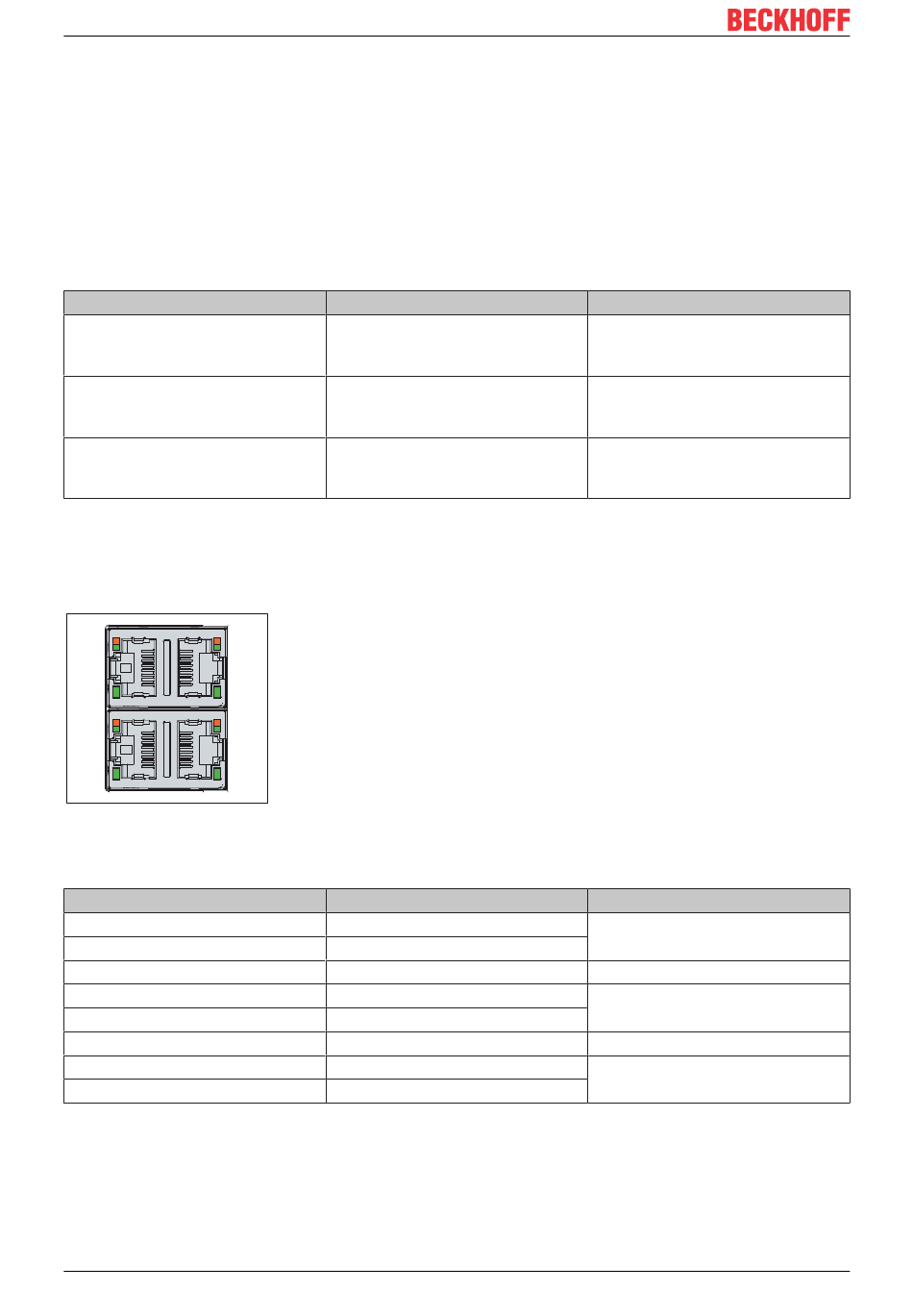

Abb. 3: Ethernet-Schnittstelle Pin-Nummerierung
Tab. 4: Ethernet-Schnittstelle Pinbelegung
Pin
1
2
3
4
5
6
7
8
Anhand der LEDs der LAN-Schnittstellen werden die Aktivität und die Geschwindigkeit der
Datenübertragung (MBit/s) dargestellt. Die in der Abbildung vollständig grün dargestellte LED zeigt an, ob
die Schnittstelle mit einem Netzwerk verbunden ist. Ist dies der Fall, leuchtet die LED grün. Werden Daten
auf der Schnittstelle übertragen, blinkt die LED grün.
12
Controller
®
Intel
i219 (PHY) für LAN1 und
®
Intel
i210 (MAC/PHY) für LAN2-
LAN4
®
Intel
i219 (PHY) für LAN1 und
®
Intel
i210 (MAC/PHY) für LAN2-
LAN4
®
Intel
i219 (PHY) für LAN1 und
®
Intel
i226 (MAC/PHY) für LAN2-
LAN4
Signal
T2 +
T2 -
T3 +
T1 +
T1 -
T3 -
T4 +
T4 -
Version: 4.5
MBit/s
100/1000
100/1000
100/1000/2500
Beschreibung
Paar 2
Paar 3
Paar 1
Paar 3
Paar 4
C6032
