- Seite 1 Original-Handbuch | DE C6030 Industrie-PC 12.07.2023 | Version: 3.9...
- Seite 3 Erdung des Industrie-PCs .................... 25 4.3.2 Leitungen und Spannungsversorgung anschließen............ 26 Industrie-PC ein- und ausschalten .................... 27 5 Beckhoff Device Manager ........................ 28 6 Außerbetriebnahme .......................... 30 Spannungsversorgung und Leitungen trennen ................ 30 Demontage und Entsorgung ...................... 31 7 Instandhaltung............................ 33 Reinigung ............................
- Seite 4 Inhaltsverzeichnis 10 Anhang .............................. 43 10.1 Service und Support........................ 43 10.2 Zulassungen............................ 44 Version: 3.9 C6030...
- Seite 5 Leistungsaufnahme und Verlustleistung zu entnehmen). Aktualität Prüfen Sie, ob Sie die aktuelle und gültige Version des vorliegenden Dokumentes verwenden. Auf der Beckhoff Website finden Sie die jeweils aktuelle Version zum Download. Im Zweifelsfall wenden Sie sich an den technischen Support. Lieferbedingungen Es gelten darüber hinaus die allgemeinen Lieferbedingungen der Fa.
- Seite 6 Haftungsausschluss Im Fall von Nichtbeachtung dieser Dokumentation und damit dem Einsatz der Geräte außerhalb der dokumentierten Betriebsbedingungen, ist Beckhoff von der Haftung ausgeschlossen. Signalwörter Im Folgenden werden die Signalwörter eingeordnet, die in der Dokumentation verwendet werden. Warnung vor Personenschäden GEFAHR Es besteht eine Gefährdung mit hohem Risikograd, die den Tod oder eine schwere Verletzung zur Folge...
- Seite 7 • dieses Personal regelmäßig in allen zutreffenden Fragen von Arbeitssicherheit und Umweltschutz unterwiesen wird, die Betriebsanleitung und insbesondere die darin enthaltenen Sicherheitshinweise kennt. • die Betriebsanleitung stets in einem leserlichen Zustand und vollständig am Einsatzort der Produkte zur Verfügung steht. C6030 Version: 3.9...
- Seite 8 Zu Ihrer Sicherheit Hinweise zur Informationssicherheit Die Produkte der Beckhoff Automation GmbH & Co. KG (Beckhoff) sind, sofern sie online zu erreichen sind, mit Security-Funktionen ausgestattet, die den sicheren Betrieb von Anlagen, Systemen, Maschinen und Netzwerken unterstützen. Trotz der Security-Funktionen sind die Erstellung, Implementierung und ständige Aktualisierung eines ganzheitlichen Security-Konzepts für den Betrieb notwendig, um die jeweilige Anlage,...

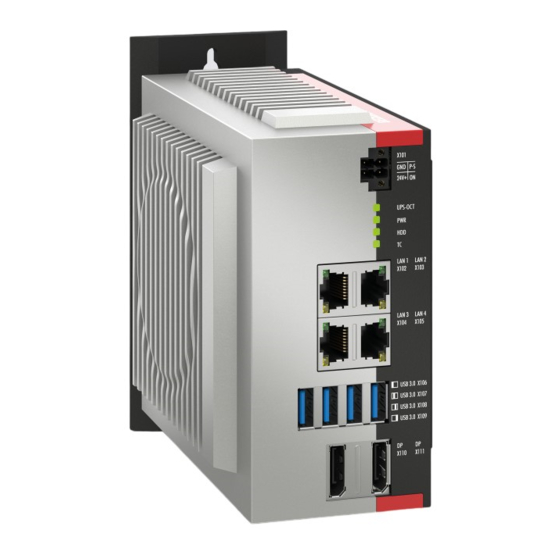

- Seite 9 Produktübersicht Produktübersicht Der Industrie-PC C6030 gehört zu der Reihe der Ultra-Kompakt-Industrie-PCs für den raumsparenden Schaltschrankeinbau. Es handelt sich dabei um ein leistungsstarkes Gerät. Dank der vorhandenen Prozessoren können Sie den Industrie-PC unter anderem für folgende Anwendungen einsetzen: • diverse Automatisierungs- und Visualisierungsaufgaben •...
- Seite 10 Produktübersicht Aufbau Abb. 1: C6030_Aufbau Grundausstattung Tab. 1: Legende Aufbau C6030 Komponente Beschreibung Schutzleiteranschluss PE Niederohmige Schutzerdung und Funktionserdung des Industrie-PCs Spannungsversorgung (X101) Anschluss der Spannungsversorgung und externe Beschaltung des Industrie-PCs Status-LEDs Status-Anzeige für UPS-OCT, Power, Festplatte, TwinCAT Ethernet-Schnittstellen RJ45 (X102-X105) Anschluss des Industrie-PCs an ein...
- Seite 11 Zuleitungen zu erreichen. Es sollten mindestens 22 V am Spannungsversorgungsstecker des Industrie-PCs anliegen, damit bei Spannungsschwankungen der Industrie-PC eingeschaltet bleibt. Der Stecker ist im Lieferumfang enthalten. Einen Ersatzstecker erhalten Sie bei Ihrem Beckhoff Vertrieb unter der folgenden Bestelloption: • C9900-P943: Stromversorgungsstecker für Industrie-PC C60xx C6030 Version: 3.9...
- Seite 12 Produktübersicht 3.2.2 Ethernet RJ45 Der C6030 verfügt über vier Gigabit-LAN-Anschlüsse (X102-X105). Die Ethernet-Standards 100Base-T und 1000Base-T ermöglichen den Anschluss entsprechender Netzwerkkomponenten und Datenraten von 100/1000 MBit/s. Die erforderliche Geschwindigkeit wird automatisch gewählt. Es wird die Anschlusstechnik RJ45 mit Twisted-Pair-Kabeln angewandt. Die maximale Länge der Kabelverbindung beträgt dabei 100 m.
- Seite 13 USB-Ports A und B sowie die Ports C und D jeweils durch einen gemeinsamen Überstromschutz (Overcurrent-Detection) abgesichert. Kommt es zu Überstrom an einem der Ports, werden die beiden gemeinsam gesicherten USB-Ports abgeschaltet. Für die Gerätegeneration C6030-0070 ist an USB-Port X108 ausschließlich USB-3.0 kompatibel. X106 X107...
- Seite 14 Zusätzlich können DVI-Signale über einen Adapter zur Verfügung gestellt werden. Bestellen Sie diesen unter Angabe der Bestellbezeichnung C9900-Z468 Adapterkabel DisplayPort auf DVI, 40 cm bei Ihrem Beckhoff Vertrieb. Standardmäßig werden über die Schnittstelle DisplayPort-Signale herausgeführt. Unter Verwendung eines Level-Shifter-Kabels schaltet das Board entsprechend der DisplayPort-Spezifikation automatisch auf HDMI- Signale um.
- Seite 15 Kabel benötigt wird. Die Farben und Blinkintervalle haben die folgenden Bedeutungen: Tab. 7: Bedeutung LED UPS-OCT Farbe Blinkintervall Bedeutung Keine Dauerhaft Kein UPS-OCT verbunden Blau Blinkend Bootloader aktiv Gelb Dauerhaft Mittlere Signalqualität Grün Dauerhaft Gute Signalqualität Dauerhaft Schlechte Signalqualität C6030 Version: 3.9...
- Seite 16 Blinkend Checksummenfehler bei der I2C- Übertragung im Bootloader Cyan Blinkend (2 s) an Beckhoff Service wenden 3.3.3 LED HDD Die LED HDD zeigt die Aktivität des Speichermediums an. Die Farben und Blinkintervalle haben die folgenden Bedeutungen: Tab. 9: Bedeutung LED HDD...
- Seite 17 Durch das Typenschild erhalten Sie Angaben zur Ausstattung des Industrie-PCs. Das hier abgebildete Typenschild dient lediglich als Beispiel. xxxxxxxx xxxxxxxxxxxx xxxxxxxxxxxx xxxxxxxxxxxx xxxxxxxxxxxx Abb. 7: C6030_Typenschild Tab. 11: Legende Typenschild C6030 Beschreibung Hersteller inklusive Anschrift Modell: Die letzten vier Ziffern geben die Gerätegeneration an. Seriennummer (BTN) Produktionsdatum Mainboard Arbeitsspeicher...
- Seite 18 4. Überprüfen Sie die Vollständigkeit Ihrer Lieferung anhand Ihrer Bestellung. 5. Prüfen Sie den Verpackungsinhalt auf sichtbare Transportschäden. 6. Im Fall von Unstimmigkeiten zwischen Verpackungsinhalt und Bestellung oder bei Transportschäden, informieren Sie den Beckhoff Service (siehe Kapitel 10.1 Service und Support). Version: 3.9 C6030...
- Seite 19 Inbetriebnahme Schaltschrankeinbau Der Industrie-PC C6030 ist für den Einbau in Schaltschränke der Maschinen- und Anlagentechnik konzipiert. Beachten Sie die für den Betrieb vorgeschriebenen Umgebungsbedingungen (siehe Kapitel 9 Technische Daten [} 42]). Mithilfe der unterschiedlichen Montageplatten, können Sie die Kabelzuführung nach den Anwendungsanforderungen ausrichten.
- Seite 20 Dabei können Sie den PC beliebig drehen, um die Anschlüsse im Schaltschrank auszurichten. Sie haben folgende Montageoptionen, die in Abb. 10 dargestellt sind: • Anschlüsse zeigen nach oben (A) • Anschlüsse zeigen nach unten (B) • Anschlüsse zeigen nach rechts (C) • Anschlüsse zeigen nach links (D) Version: 3.9 C6030...
- Seite 21 Inbetriebnahme Abb. 10: C6030_Montageoptionen Montageplatte2 C6030 Version: 3.9...
- Seite 22 Abb. 11 stellt die Abmessungen beispielhaft anhand der Montageoption über die Rückwand des Geräts mit Montageplatte 1 dar. 78,6 39,1 Abb. 11: C6030_Montageplatte Rückwand Abb. 12 stellt die Abmessungen beispielhaft anhand der Montageoption mit den Anschlüssen nach rechts zeigend mit Montageplatte 2 dar. 80,6 Abb. 12: C6030_Montageplatte Seitenwand Version: 3.9 C6030...
- Seite 23 1. Setzen Sie die Befestigungsschrauben in die Bohrlöcher in der Rückwandplatte des Schaltschranks. 2. Hängen Sie den PC an den gekennzeichneten Stellen der Montageplatte (siehe Abb.13) auf die Schrauben. 3. Ziehen Sie die Befestigungsschrauben fest. ð Sie haben den Industrie-PC im Schaltschrank montiert. C6030 Version: 3.9...
- Seite 24 Punkt der Energiequelle dieses Stromkreises an das Schutzleitersystem angeschlossen werden muss. An dem Industrie-PC angeschlossene Geräte mit eigener Spannungsversorgung müssen für die Leiter PE und „0 V“ das gleiche Potenzial wie der Industrie-PC haben (keine Potenzialdifferenz). 230 V 24 V Grounding busbar Abb. 14: C6030_Verdrahtungsbeispiel Version: 3.9 C6030...
- Seite 25 Erdungsverbindung zwischen dem Schutzleiteranschluss PE am Gerät und dem zentralen Erdungspunkt des Schaltschranks her, in den der PC eingebaut wird. Verwenden Sie für den Erdungsanschluss Leitungen mit einem Querschnitt von mindestens 4 mm oder einen Flachleiter, da der Umfang des Leiters möglichst groß sein sollte. C6030 Version: 3.9...
- Seite 26 3. Stecken Sie das Spannungskabel in den vierpoligen Spannungsstecker des Industrie-PCs. 4. Verschrauben Sie das Spannungskabel mit dem Spannungsstecker des Industrie-PCs. 5. Schließen Sie den PC an Ihre externe 24-V-Spannungsversorgung an. 6. Schalten Sie die 24-V-Spannungsversorgung ein. 7. Messen Sie die Spannung am Spannungsversorgungsstecker des PCs. Version: 3.9 C6030...
- Seite 27 Zusätzlich startet der Beckhoff Device Manager automatisch. Bei dem Device Manager handelt es sich um eine Software von Beckhoff, die Sie bei der Konfiguration des PCs unterstützt. Falls Sie den PC ohne Betriebssystem bestellt haben, müssen Sie dieses und die Treibersoftware für die von Ihnen angeschlossene Zusatzhardware sowie für die im PC befindlichen Geräte nachträglich selbst...
- Seite 28 Beckhoff Device Manager Handbuch. Erster Start Beckhoff Device Manager Wenn Ihr Industrie-PC das erste Mal hochgefahren wird, startet auch der Beckhoff Device Manager zum ersten Mal automatisch. Es öffnet sich der Security Wizard. Dieser weist Sie darauf hin, dass Sie das von Beckhoff standardmäßig eingestellte Passwort neu setzen sollen.
- Seite 29 Um den Beckhoff Device Manager manuell zu starten, gehen Sie wie folgt vor: 1. Öffnen Sie lokal einen Webbrowser auf dem Industrie-PC. 2. Geben Sie localhost/config im Webbrowser ein, um den Beckhoff Device Manager zu starten. Der Beckhoff Device Manager startet. Es erscheint der Security Wizard.
- Seite 30 4. Demontieren Sie die Spannungsversorgungsleitung, sofern der vierpolige Stecker beim PC verbleiben soll. 5. Notieren Sie sich die Beschaltung aller Datenübertragungsleitungen, wenn Sie die Verkabelung mit einem anderen Gerät wiederherstellen wollen. 6. Trennen Sie alle Datenübertragungsleitungen vom Industrie-PC. 7. Trennen Sie abschließend die Erdungsverbindung. Version: 3.9 C6030...
- Seite 31 1. Lösen Sie die Befestigungsschrauben nur so weit, dass sie weiterhin im Schaltschrank stecken bleiben. 2. Heben Sie den PC soweit an, dass die Befestigungsschrauben in die Schlüssellöcher (siehe Abb. 17) rutschen. 3. Nehmen Sie den PC aus dem Schaltschrank heraus. ð Sie haben den PC demontiert. Abb. 17: C6030_Position Befestigungsschrauben C6030 Version: 3.9...
- Seite 32 • Führen Sie Metallteile dem Metallrecycling zu. • Entsorgen Sie Elektronik-Bestandteile, wie Lüfter und Leiterplatten, entsprechend der nationalen Elektronik-Schrott-Verordnung. • Kleben Sie die Pole der Motherboard-Batterie CR2032 isolierend ab und entsorgen Sie die Batterie über das lokale Batterie-Recycling. Version: 3.9 C6030...
- Seite 33 Funktionsfähigkeit gewährleistet wird. Dazu tragen die Reinigung und Wartung bestimmter Gerätekomponenten sowie der Austausch weiterer Gerätekomponenten bei. Reparatur Reparaturen am Gerät dürfen ausschließlich vom Hersteller vorgenommen werden. Kontaktieren Sie in einem Reparaturfall den Beckhoff Service (siehe Kapitel 10.1 Service und Support [} 43]). Reinigung HINWEIS Ungeeignete Reinigungsmittel Die Verwendung ungeeigneter Reinigungsmittel kann zu Sachschäden führen.
- Seite 34 Wartung HINWEIS Einsatz falscher Ersatzteile Der Einsatz von Ersatzteilen, die nicht über den Beckhoff Service bestellt wurden, kann zu unsicherem und fehlerhaftem Betrieb führen. • Setzen Sie ausschließlich Ersatzteile ein, die Sie über den Beckhoff Service bestellt haben. Beckhoff Industrie-PCs werden aus Komponenten der höchsten Qualität und Robustheit hergestellt, ausgewählt und getestet für beste Interoperabilität, langfristige Verfügbarkeit und zuverlässige Funktion...
- Seite 35 An die auszutauschenden Gerätekomponenten gelangen Sie über die Abdeckung auf der rechten Seite. Im ersten Schritt erhalten Sie Zugriff auf die Batterie und die Speichermedien. Entfernen Sie dafür die vier Torx TX10 Schrauben und nehmen Sie die Abdeckung ab (siehe Abb. 18). Abb. 18: C6030_Zugang Batterie und Speichermedien C6030 Version: 3.9...
- Seite 36 Typ CR2032. Sie dient der Spannungsversorgung der auf dem Motherboard integrierten Uhr. Bei leerer oder fehlender Batterie werden Datum und Uhrzeit falsch angezeigt. Für Ersatzbatterien, wenden Sie sich ausschließlich an den Beckhoff Service (siehe Kapitel 10.1 Service und Support).
- Seite 37 5. Drücken Sie die hochstehende Seite der Batterie nach unten in den Batteriehalter (siehe Abb. 20). ð Sie haben die Batterie getauscht. Zur Entsorgung der Batterie, bauen Sie diese aus, kleben Sie die Pole ab und geben Sie sie in die Batterieentsorgung. C6030 Version: 3.9...
- Seite 38 Wenn Sie ein Speichermedium entsprechend der Empfehlung von Beckhoff tauschen wollen, müssen Sie die Daten von dem alten auf das neue Speichermedium kopieren. Dafür können Sie das Beckhoff Service Tool (BST) verwenden. Das BST ist ein grafisches Sicherungs- und Wiederherstellungsprogramm für Industrie-PCs mit einem Windows Betriebssystem.
- Seite 39 4. Drücken Sie die hochstehende Seite der SSD nach unten. 5. Setzen Sie die Befestigungsschraube wieder ein und ziehen Sie diese bei einem Anzugsdrehmoment von ca. 0,3 Nm fest. ð Sie haben die SSD getauscht. Die Entsorgung der alten SSDs muss entsprechend der nationalen Elektronik-Schrott-Verordnung erfolgen. C6030 Version: 3.9...
- Seite 40 1. Entfernen Sie die beiden Logostreifen auf der Ober- und Unterseite des Industrie-PCs (Abschnitt A). Sie erhalten Ersatzstreifen bei Ihrem Beckhoff Service (siehe Kap. 10.1 Service und Support [} 43]). 2. Entfernen Sie die vier Torx TX10 Schrauben auf der Ober- und Unterseite des PCs (Abschnitt B).
- Seite 41 Maßnahmen Keine Funktion nach Starten des Fehlende Spannungsversorgung Kabel für die Industrie-PCs des Industrie-PCs Spannungsversorgung prüfen Andere Ursache Beckhoff Service anrufen Der Industrie-PC bootet nicht Setup-Einstellungen fehlerhaft Setup-Einstellungen prüfen vollständig Andere Ursache Beckhoff Service anrufen Rechner bootet, Software wird Fehlerursache liegt bei der...
- Seite 42 Technische Daten Technische Daten Tab. 16: Technische Daten Produktbezeichnung C6030 Abmessungen (B x H x T) 132 x 133 x 76 mm, ohne Montageplatte Gewicht Ca. 1460 g ohne Montageplatte Ca. 1700 g mit Montageplatte Versorgungsspannung 22-30 V (24 V Netzteil) Leistungsaufnahme max.
- Seite 43 Im Anhang finden Sie Informationen für den Servicefall sowie Angaben zu den Zulassungen, die Ihr Gerät besitzt. 10.1 Service und Support Beckhoff mit seinen weltweiten Niederlassungen bietet einen umfassenden Service und Support, der eine schnelle und kompetente Unterstützung bei allen Fragen zu Beckhoff Produkten und Systemlösungen zur Verfügung stellt.
- Seite 44 Interferenz auf eigene Kosten zu beheben. FCC Zulassungen für Kanada FCC: Canadian Notice Dieses Gerät überschreitet nicht die Klasse A Grenzwerte für Abstrahlungen, wie sie von der „Radio Interference Regulations of the Canadian Department of Communications“ festgelegt wurden. Version: 3.9 C6030...
- Seite 45 Abb. 12 C6030_Montageplatte Seitenwand ....................Abb. 13 C6030_Schaltschrankeinbau Montageplatten ................Abb. 14 C6030_Verdrahtungsbeispiel....................... Abb. 15 Beckhoff Device Manager - Change Passwords................Abb. 16 Beckhoff Device Manager - Startseite..................Abb. 17 C6030_Position Befestigungsschrauben ..................Abb. 18 C6030_Zugang Batterie und Speichermedien ................
- Seite 46 Bedeutung LED PWR ........................Tab. 9 Bedeutung LED HDD ........................Tab. 10 Bedeutung LED TC ........................Tab. 11 Legende Typenschild C6030 ....................... Tab. 12 Bestelloptionen Montageplatte..................... Tab. 13 Austauschempfehlungen PC-Komponenten ................Tab. 14 Technische Daten der eingesetzten Batterie ................Tab. 15 Hilfe bei Störungen........................
- Seite 48 Mehr Informationen: www.beckhoff.com/C6030 Beckhoff Automation GmbH & Co. KG Hülshorstweg 20 33415 Verl Deutschland Telefon: +49 5246 9630 info@beckhoff.com www.beckhoff.com...
