3.4

Status-LEDs

Der Industrie-PC verfügt über vier Status-LEDs: UPS-OCT, PWR, HDD, TC. Sie geben Auskunft über die
folgenden Aspekte:
• die Übertragungsqualität der UPS-OCT Signale
• den Status des Powercontrollers
• die Festplattenaktivität
• den TwinCAT-Status

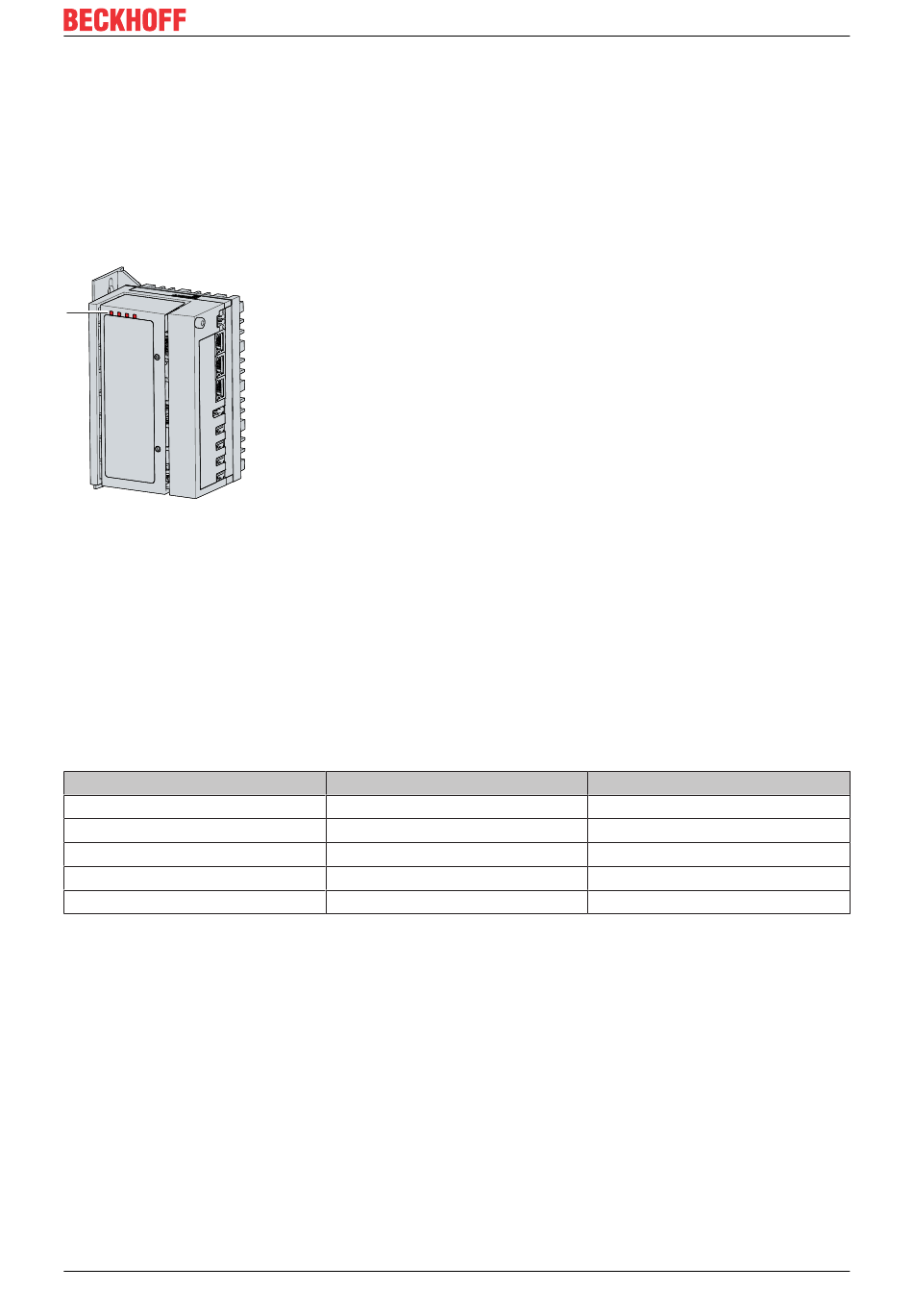

Abb. 8: C6027_Status-LEDs
3.4.1

LED UPS-OCT

Die LED UPS-OCT zeigt die Übertragungsqualität der UPS-OCT-Signale an. UPS (dt. USV) steht dabei für
die Unterbrechungsfreie Spannungsversorgung. Die One-Cable-Technology (OCT) ermöglicht, dass die
Kommunikation zwischen PC und USV gemeinsam mit der Spannungsversorgung übertragen wird, sodass
nur ein Kabel benötigt wird.
Die Farben und Blinkintervalle haben die folgenden Bedeutungen:
Tab. 8: Bedeutung LED UPS-OCT
Farbe
Keine
Blau
Gelb
Grün
Rot
C6027
Blinkintervall
Dauerhaft
Blinkend
Blinkend
Blinkend
Blinkend
Version: 1.0
Produktübersicht
Bedeutung
Kein UPS-OCT verbunden
Bootloader aktiv
Mittlere Signalqualität
Gute Signalqualität
Schlechte Signalqualität
