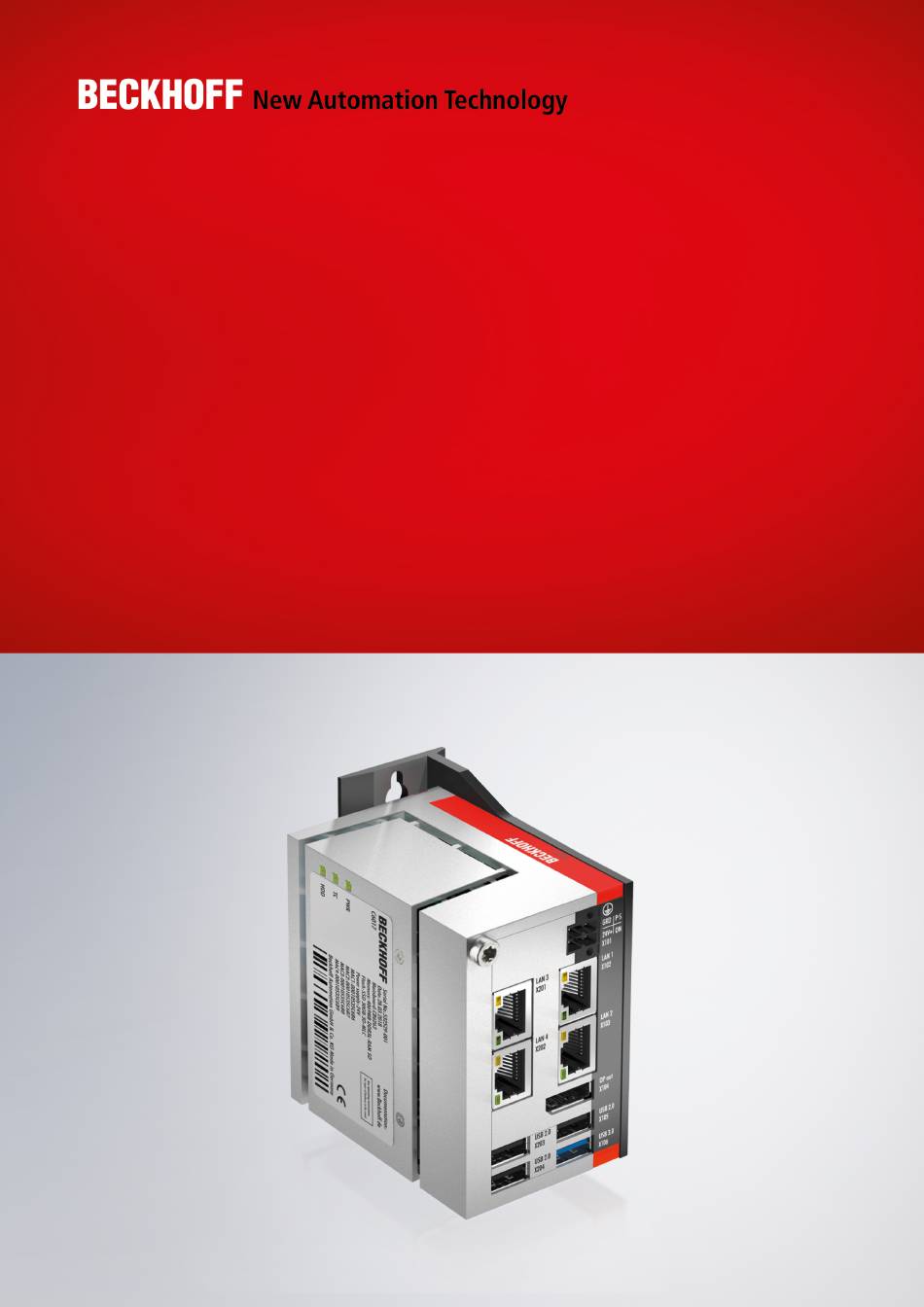

- Seite 1 Original-Handbuch | DE C6017 Industrie-PC 17.04.2023 | Version: 3.7...
-
Seite 3: Inhaltsverzeichnis
Erdung des Industrie-PCs .................... 30 4.3.2 Leitungen und Spannungsversorgung anschließen............ 31 Industrie-PC ein- und ausschalten .................... 32 5 Beckhoff Device Manager ........................ 33 6 Außerbetriebnahme .......................... 35 Spannungsversorgung und Leitungen trennen ................ 35 Demontage und Entsorgung ...................... 36 7 Instandhaltung............................ 38 Reinigung ............................ - Seite 4 Inhaltsverzeichnis 8 Hilfe bei Störungen .......................... 44 9 Technische Daten ........................... 45 10 Anhang .............................. 46 10.1 Service und Support........................ 46 10.2 Zulassungen............................ 46 Version: 3.7 C6017...
-
Seite 5: Hinweise Zur Dokumentation
Leistungsaufnahme und Verlustleistung zu entnehmen). Aktualität Prüfen Sie, ob Sie die aktuelle und gültige Version des vorliegenden Dokumentes verwenden. Auf der Beckhoff Website finden Sie die jeweils aktuelle Version zum Download. Im Zweifelsfall wenden Sie sich an den technischen Support. Lieferbedingungen Es gelten darüber hinaus die allgemeinen Lieferbedingungen der Fa. -
Seite 6: Zu Ihrer Sicherheit
Sachschäden essenziell sind. Haftungsausschluss Im Fall von Nichtbeachtung dieser Dokumentation und damit dem Einsatz der Geräte außerhalb der dokumentierten Betriebsbedingungen, ist Beckhoff von der Haftung ausgeschlossen. Signalwörter Im Folgenden werden die Signalwörter eingeordnet, die in der Dokumentation verwendet werden. Warnung vor Personenschäden GEFAHR Es besteht eine Gefährdung mit hohem Risikograd, die den Tod oder eine schwere Verletzung zur Folge... -
Seite 7: Grundlegende Sicherheitshinweise
• dieses Personal regelmäßig in allen zutreffenden Fragen von Arbeitssicherheit und Umweltschutz unterwiesen wird, die Betriebsanleitung und insbesondere die darin enthaltenen Sicherheitshinweise kennt. • die Betriebsanleitung stets in einem leserlichen Zustand und vollständig am Einsatzort der Produkte zur Verfügung steht. C6017 Version: 3.7... -
Seite 8: Hinweise Zur Informationssicherheit
Zu Ihrer Sicherheit Hinweise zur Informationssicherheit Die Produkte der Beckhoff Automation GmbH & Co. KG (Beckhoff) sind, sofern sie online zu erreichen sind, mit Security-Funktionen ausgestattet, die den sicheren Betrieb von Anlagen, Systemen, Maschinen und Netzwerken unterstützen. Trotz der Security-Funktionen sind die Erstellung, Implementierung und ständige Aktualisierung eines ganzheitlichen Security-Konzepts für den Betrieb notwendig, um die jeweilige Anlage,... -
Seite 9: Produktübersicht

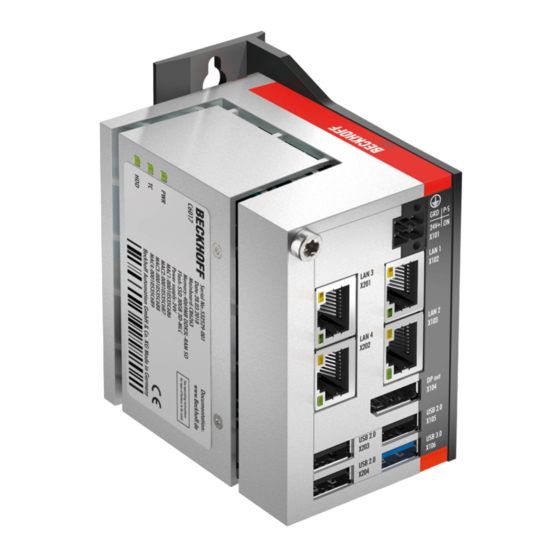

Produktübersicht Produktübersicht Der Industrie-PC C6017 gehört zu der Reihe der Ultra-Kompakt-Industrie-PCs für den raumsparenden Schaltschrankeinbau. Es handelt sich dabei um ein leistungsstarkes Gerät. Diese Variante mit weiteren optionalen Schnittstellen ermöglicht die Anpassung an konkrete Applikationen und Anforderungen. Dank der vorhandenen Prozessoren verfügt der Industrie-PC über ausreichend Leistungsreserven für unter anderem folgende Anwendungen: •... -
Seite 10: Aufbau
Produktübersicht Aufbau Abb. 1: C6017_Aufbau Grundausstattung Tab. 1: Legende Aufbau C6017 Komponente Beschreibung Montageplatte Platte zur Montage des Industrie-PCs über die schmalen Seiten im Schaltschrank Status-LEDs Status-Anzeige für Power, Festplatte, TwinCAT Typenschild Angaben zur Ausstattung des Industrie-PCs Seitliche Abdeckung Zugang zu Batterie und Speichermedium Optionale USB-2.0-Schnittstellen (X203, X204) -
Seite 11: Schnittstellenbeschreibung
Zuleitungen zu erreichen. Es sollten mindestens 22 V am Spannungsversorgungsstecker des Industrie-PCs anliegen, damit bei Spannungsschwankungen der Industrie-PC eingeschaltet bleibt. Der Stecker ist im Lieferumfang enthalten. Einen Ersatzstecker erhalten Sie bei Ihrem Beckhoff Vertrieb unter der folgenden Bestelloption: • C9900-P943: Stromversorgungsstecker für Industrie-PC C60xx C6017 Version: 3.7... -
Seite 12: Ethernet Rj45
Produktübersicht 3.2.2 Ethernet RJ45 Der C6017 verfügt über zwei Gigabit-LAN-Anschlüsse (X102, X103). Die Ethernet-Standards 100Base-T und 1000Base-T ermöglichen den Anschluss entsprechender Netzwerkkomponenten und Datenraten von 100/1000 MBit/s. Die erforderliche Geschwindigkeit wird automatisch gewählt. Es wird die Anschlusstechnik RJ45 mit Twisted-Pair-Kabeln angewandt. Die maximale Länge der Kabelverbindung beträgt dabei 100 m. -
Seite 13: Usb
Anschluss von Peripheriegeräten mit USB-Anschluss. Die folgende Tabelle gibt die Schnittstellenzuteilung entsprechend der Gerätegeneration an: Tab. 5: USB-Schnittstellen Gerätegeneration Gerätegeneration USB-Schnittstellen C6017-0010 1x USB-2.0 (X105) 1x USB-3.0 (X106) C6017-0020 2x USB-3.0 (X105, X106) Die beiden USB-Schnittstellen liefern jeweils bis zu 500 mA Strom und sind elektronisch abgesichert. -
Seite 14: Displayport
Zusätzlich können DVI-Signale über einen Adapter zur Verfügung gestellt werden. Bestellen Sie diesen unter Angabe der Bestellbezeichnung C9900-Z468 Adapterkabel DisplayPort auf DVI, 40 cm bei Ihrem Beckhoff Vertrieb. Standardmäßig werden über die Schnittstelle DisplayPort-Signale herausgeführt. Unter Verwendung eines Level-Shifter-Kabels schaltet das Board entsprechend der DisplayPort-Spezifikation automatisch auf HDMI- Signale um. -
Seite 15: Optionale Schnittstellen
Kabelverbindung beträgt dabei 100 m. Die Ethernet-Ports sind nicht geswitched. Sie sind für Zyklus-Zeiten <= 1 ms und für Distributet-Clock- Anwendungen bei EtherCAT geeignet. ® Als Controller ist der Intel i210 (MAC/PHY) für die beiden Ports eingesetzt. Abb. 7: C6017_Ethernet-Schnittstelle Pin-Nummerierung C6017 Version: 3.7... -
Seite 16: Abb. 8 C6017_Rs232-Schnittstelle Pin-Nummerierung
Schnittstellen stellen eine asynchrone, serielle Kommunikationsmethode zur Verfügung, die im RS232- Standard definiert ist. Abb. 8: C6017_RS232-Schnittstelle Pin-Nummerierung Tab. 10: RS232 Pinbelegung Signal Beschreibung Signal in Receive Data Signal out Transmit Data Ground Ground Signal out Request to Send Signal in Clear to Send Signal in Ring Indicator Version: 3.7 C6017... -
Seite 17: Status-Leds
Blinkend Bootloader läuft fehlerfrei Rot/Gelb Blinkend Bootloader wird gestartet (Startsequenz wird durchlaufen) Magenta Blinkend (0,5 s) SUSV-Kapazitätstest (falls SUSV vorhanden) Rot/Magenta Blinkend Checksummenfehler bei der I2C- Übertragung im Bootloader Cyan Blinkend (2 s) an Beckhoff Service wenden C6017 Version: 3.7... -
Seite 18: Led Hdd
Die LED TC zeigt den TwinCAT-Status an. Die Farben und Blinkintervalle haben die folgenden Bedeutungen: Tab. 13: Bedeutung LED TC Farbe Blinkintervall Bedeutung Grün Dauerhaft TwinCAT Run Mode Blau Dauerhaft TwinCAT Config Mode Dauerhaft TwinCAT Stop TwinCAT nicht gestartet Version: 3.7 C6017... -
Seite 19: Typenschild
Durch das Typenschild erhalten Sie Angaben zur Ausstattung des Industrie-PCs. Das hier abgebildete Typenschild dient lediglich als Beispiel. xxxxxxxx xxxxxxxxxxxxx xxxxxxxxxxxxx xxxxxxxxxxxxx xxxxxxxxxxxxx Abb. 10: C6017_Typenschild Tab. 14: Legende Typenschild C6017 Beschreibung Hersteller inklusive Anschrift Modell: Die letzten vier Ziffern geben die Gerätegeneration an Seriennummer (BTN) Produktionsdatum Mainboard Arbeitsspeicher... -
Seite 20: 1-Sekunden-Usv
Spannungsausfall ausschließlich auf der Compact Flash/CFast Karte/MicroSD gespeichert. Dabei arbeitet die Sekunden-USV nur für wenige Sekunden. Abb. 11: Funktion USV Aus der SPS steuern Sie die USV mit dem Funktionsbaustein FB_S_UPS_BAPI an. Nähere Informationen dazu erhalten Sie im Beckhoff Information System unter folgendem Link: https://infosys.beckhoff.com/ index.php?content=../content/1031/tcplclib_tc2_sups/27021601480747275.html&id=7167070070491500024. Version: 3.7 C6017... -
Seite 21: Inbetriebnahme
4. Überprüfen Sie die Vollständigkeit Ihrer Lieferung anhand Ihrer Bestellung. 5. Prüfen Sie den Verpackungsinhalt auf sichtbare Transportschäden. 6. Im Fall von Unstimmigkeiten zwischen Verpackungsinhalt und Bestellung oder bei Transportschäden, informieren Sie den Beckhoff Service (siehe Kapitel 10.1 Service und Support). C6017 Version: 3.7... -
Seite 22: Schaltschrankeinbau
Inbetriebnahme Schaltschrankeinbau Der Industrie-PC C6017 ist für den Einbau in Schaltschränke der Maschinen- und Anlagentechnik konzipiert. Beachten Sie die für den Betrieb vorgeschriebenen Umgebungsbedingungen (siehe Kapitel 9 Technische Daten [} 45]). Mithilfe der unterschiedlichen Montageplatten, können Sie die Kabelzuführung nach den Anwendungsanforderungen ausrichten. -
Seite 23: Montageoptionen
Sie haben folgende Montageoptionen, die in Abb. 14 dargestellt sind: • Anschlüsse zeigen nach oben (A) • Anschlüsse zeigen nach unten (B) • Anschlüsse zeigen nach rechts (C) • Anschlüsse zeigen nach links (D) Abb. 14: C6017_Montageoptionen Montageplatte2 C6017 Version: 3.7... -
Seite 24: Abb. 15 C6017_Montageoptionen Montageplatte3
Seiten auf der Hutschiene im Schaltschrank montieren. Sie haben folgende Montageoptionen, die in Abb. 15 dargestellt sind: • Montage über die Rückwand des Geräts (A) • Montage über die Oberseite des Geräts (B) • Montage über die Unterseite des Geräts (C) Abb. 15: C6017_Montageoptionen Montageplatte3 Version: 3.7 C6017... -
Seite 25: Abmessungen
Abb. 16 stellt die Abmessungen beispielhaft anhand der Montageoption über die Rückwand des Geräts mit Montageplatte 1 dar. 65,9 81,9 4,2mm 90,9 43,8 Abb. 16: C6017_Montageplatte Rückwand Abb. 17 stellt die Abmessungen beispielhaft anhand der Montageoption mit den Anschlüssen nach rechts zeigend mit Montageplatte 2 dar. 69,3 4,5mm Abb. 17: C6017_Montageplatte Seitenwand C6017 Version: 3.7... -
Seite 26: Abb. 18 C6017_Montageplatte Hutschienenadapter
Inbetriebnahme Abb. 18 stellt die Abmessungen beispielhaft anhand der Montageoptionen über die Rückseite des Geräts mit Montageplatte 3 mit Hutschienenadapter dar. 65,9 81,9 32,3 47,3 Abb. 18: C6017_Montageplatte Hutschienenadapter Version: 3.7 C6017... -
Seite 27: Montage Im Schaltschrank
1. Setzen Sie die Befestigungsschrauben in die Bohrlöcher in der Rückwandplatte des Schaltschranks. 2. Hängen Sie den PC an den gekennzeichneten Stellen der Montageplatte (siehe Abb.19) auf die Schrauben. 3. Ziehen Sie die Befestigungsschrauben fest. ð Sie haben den Industrie-PC im Schaltschrank montiert. C6017 Version: 3.7... -
Seite 28: Abb. 20 C6017_Schaltschrankeinbau Hutschienenadapter
2. Drücken Sie das Gerät nach oben, sodass die Federkontakte des Adapters eingedrückt werden (B). 3. Halten Sie das Gerät weiterhin nach oben gedrückt und haken Sie die obere Seite des Adapters ebenfalls in die Hutschiene ein (C). ð Sie haben den Industrie-PC auf der Hutschiene montiert. Abb. 21: C6017_Hutschienenadapter montiert Version: 3.7 C6017... -
Seite 29: Industrie-Pc Anschließen
Punkt der Energiequelle dieses Stromkreises an das Schutzleitersystem angeschlossen werden muss. An dem Industrie-PC angeschlossene Geräte mit eigener Spannungsversorgung müssen für die Leiter PE und „0 V“ das gleiche Potenzial wie der Industrie-PC haben (keine Potenzialdifferenz). 230 V 24 V Grounding busbar Abb. 22: C6017_Verdrahtungsbeispiel C6017 Version: 3.7... -
Seite 30: Erdung Des Industrie-Pcs
EN 61000-6-4. Für die EMV des Geräts ist die Funktionserdung erforderlich. Die Funktionserdung stellen Sie ebenfalls über die Erdungsverbindung zwischen dem Schutzleiteranschluss PE am Gerät und dem zentralen Erdungspunkt des Schaltschranks her, in den der PC eingebaut wird. Version: 3.7 C6017... -
Seite 31: Leitungen Und Spannungsversorgung Anschließen
3. Stecken Sie das Spannungskabel in den vierpoligen Spannungsstecker des Industrie-PCs. 4. Verschrauben Sie das Spannungskabel mit dem Spannungsstecker des Industrie-PCs. 5. Schließen Sie den PC an Ihre externe 24-V-Spannungsversorgung an. 6. Schalten Sie die 24-V-Spannungsversorgung ein. 7. Messen Sie die Spannung am Spannungsversorgungsstecker des PCs. C6017 Version: 3.7... -
Seite 32: Industrie-Pc Ein- Und Ausschalten
Zusätzlich startet der Beckhoff Device Manager automatisch. Bei dem Device Manager handelt es sich um eine Software von Beckhoff, die Sie bei der Konfiguration des PCs unterstützt. Falls Sie den PC ohne Betriebssystem bestellt haben, müssen Sie dieses und die Treibersoftware für die von Ihnen angeschlossene Zusatzhardware sowie für die im PC befindlichen Geräte nachträglich selbst... -
Seite 33: Beckhoff Device Manager
Beckhoff Device Manager Handbuch. Erster Start Beckhoff Device Manager Wenn Ihr Industrie-PC das erste Mal hochgefahren wird, startet auch der Beckhoff Device Manager zum ersten Mal automatisch. Es öffnet sich der Security Wizard. Dieser weist Sie darauf hin, dass Sie das von Beckhoff standardmäßig eingestellte Passwort neu setzen sollen. -
Seite 34: Abb. 24 Beckhoff Device Manager - Startseite
Um den Beckhoff Device Manager manuell zu starten, gehen Sie wie folgt vor: 1. Öffnen Sie lokal einen Webbrowser auf dem Industrie-PC. 2. Geben Sie localhost/config im Webbrowser ein, um den Beckhoff Device Manager zu starten. Der Beckhoff Device Manager startet. Es erscheint der Security Wizard. -
Seite 35: Außerbetriebnahme
4. Demontieren Sie die Spannungsversorgungsleitung, sofern der vierpolige Stecker beim PC verbleiben soll. 5. Notieren Sie sich die Beschaltung aller Datenübertragungsleitungen, wenn Sie die Verkabelung mit einem anderen Gerät wiederherstellen wollen. 6. Trennen Sie alle Datenübertragungsleitungen vom Industrie-PC. 7. Trennen Sie abschließend die Erdungsverbindung. C6017 Version: 3.7... -
Seite 36: Demontage Und Entsorgung
1. Lösen Sie die Befestigungsschrauben nur so weit, dass sie weiterhin im Schaltschrank stecken bleiben. 2. Heben Sie den PC soweit an, dass die Befestigungsschrauben in die Schlüssellöcher (siehe Abb. 25) rutschen. 3. Nehmen Sie den PC aus dem Schaltschrank heraus. ð Sie haben den PC demontiert. Abb. 25: C6017_Position Befestigungsschrauben Version: 3.7 C6017... -
Seite 37: Abb. 26 C6017_Demontage Hutschienenadapter
• Führen Sie Metallteile dem Metallrecycling zu. • Entsorgen Sie Elektronik-Bestandteile, wie Lüfter und Leiterplatten, entsprechend der nationalen Elektronik-Schrott-Verordnung. • Kleben Sie die Pole der Motherboard-Batterie CR2032 isolierend ab und entsorgen Sie die Batterie über das lokale Batterie-Recycling. C6017 Version: 3.7... -
Seite 38: Instandhaltung
Funktionsfähigkeit gewährleistet wird. Dazu tragen die Reinigung und Wartung bestimmter Gerätekomponenten sowie der Austausch weiterer Gerätekomponenten bei. Reparatur Reparaturen am Gerät dürfen ausschließlich vom Hersteller vorgenommen werden. Kontaktieren Sie in einem Reparaturfall den Beckhoff Service (siehe Kapitel 10.1 Service und Support [} 46]). Reinigung HINWEIS Ungeeignete Reinigungsmittel Die Verwendung ungeeigneter Reinigungsmittel kann zu Sachschäden führen. -
Seite 39: Wartung
Wartung HINWEIS Einsatz falscher Ersatzteile Der Einsatz von Ersatzteilen, die nicht über den Beckhoff Service bestellt wurden, kann zu unsicherem und fehlerhaftem Betrieb führen. • Setzen Sie ausschließlich Ersatzteile ein, die Sie über den Beckhoff Service bestellt haben. Beckhoff Industrie-PCs werden aus Komponenten der höchsten Qualität und Robustheit hergestellt, ausgewählt und getestet für beste Interoperabilität, langfristige Verfügbarkeit und zuverlässige Funktion... -
Seite 40: Abb. 27 C6017_Zugang Batterie Und Speichermedien
An die auszutauschenden Gerätekomponenten gelangen Sie über die Abdeckung auf der linken Seite. Sie erhalten Zugriff auf die Batterie und das Speichermedium. Entfernen Sie dafür die beiden Torx TX6 Schrauben und nehmen Sie die Abdeckung ab (siehe Abb. 27). Abb. 27: C6017_Zugang Batterie und Speichermedien Version: 3.7 C6017... -
Seite 41: Austausch Batterie
Typ CR2032. Sie dient der Spannungsversorgung der auf dem Motherboard integrierten Uhr. Bei leerer oder fehlender Batterie werden Datum und Uhrzeit falsch angezeigt. Für Ersatzbatterien, wenden Sie sich ausschließlich an den Beckhoff Service (siehe Kapitel 10.1 Service und Support). -
Seite 42: Abb. 29 C6017_Batteriewechsel
5. Drücken Sie die hochstehende Seite der Batterie nach unten in den Batteriehalter (siehe Abb. 29). ð Sie haben die Batterie getauscht. Zur Entsorgung der Batterie, bauen Sie diese aus, kleben Sie die Pole ab und geben Sie sie in die Batterieentsorgung. Version: 3.7 C6017... -
Seite 43: Austausch Speichermedien
Wenn Sie ein Speichermedium entsprechend der Empfehlung von Beckhoff tauschen wollen, müssen Sie die Daten von dem alten auf das neue Speichermedium kopieren. Dafür können Sie das Beckhoff Service Tool (BST) verwenden. Das BST ist ein grafisches Sicherungs- und Wiederherstellungsprogramm für Industrie-PCs mit einem Windows Betriebssystem. -
Seite 44: Hilfe Bei Störungen
Maßnahmen Keine Funktion nach Starten des Fehlende Spannungsversorgung Kabel für die Industrie-PCs des Industrie-PCs Spannungsversorgung prüfen Andere Ursache Beckhoff Service anrufen Der Industrie-PC bootet nicht Setup-Einstellungen fehlerhaft Setup-Einstellungen prüfen vollständig Andere Ursache Beckhoff Service anrufen Rechner bootet, Software wird Fehlerursache liegt bei der... -
Seite 45: Technische Daten
Technische Daten Technische Daten Tab. 19: Technische Daten Produktbezeichnung C6017 Abmessungen (B x H x T) 82 x 82 x 66 mm, ohne Montageplatte Gewicht Ca. 550 g ohne Montageplatte Ca. 610 g mit Montageplatte Versorgungsspannung 20,4-30 V (24 V Netzteil, NEC class 2) Leistungsaufnahme max. -
Seite 46: Anhang
Im Anhang finden Sie Informationen für den Servicefall sowie Angaben zu den Zulassungen, die Ihr Gerät besitzt. 10.1 Service und Support Beckhoff mit seinen weltweiten Niederlassungen bietet einen umfassenden Service und Support, der eine schnelle und kompetente Unterstützung bei allen Fragen zu Beckhoff Produkten und Systemlösungen zur Verfügung stellt. Beckhoff Service Das Beckhoff Service Center unterstützt Sie rund um den After-Sales-Service:... -
Seite 47: Tab. 20 Zulassungen C6017
Anhang Tab. 20: Zulassungen C6017 Gerätegeneration Zulassungen C6017-0010 CE, EAC, UKCA, FCC C6017-0020 CE, EAC, UKCA, FCC Sie finden alle weiteren geltenden Zulassungen auf dem Typenschild Ihres Geräts. FCC Zulassungen für die Vereinigten Staaten von Amerika FCC: Federal Communications Commission Radio Frequency Interference Statement Dieses Gerät wurde getestet und entspricht den Grenzwerten für ein Digitalgerät der Klasse A, entsprechend... - Seite 48 Abb. 19 C6017_Schaltschrankeinbau Montageplatten ................Abb. 20 C6017_Schaltschrankeinbau Hutschienenadapter ..............Abb. 21 C6017_Hutschienenadapter montiert ..................Abb. 22 C6017_Verdrahtungsbeispiel....................... Abb. 23 Beckhoff Device Manager - Change Passwords................Abb. 24 Beckhoff Device Manager - Startseite..................Abb. 25 C6017_Position Befestigungsschrauben ..................Abb. 26 C6017_Demontage Hutschienenadapter..................
- Seite 49 Tab. 11 Bedeutung LED PWR ........................Tab. 12 Bedeutung LED HDD ........................Tab. 13 Bedeutung LED TC ........................Tab. 14 Legende Typenschild C6017 ....................... Tab. 15 Bestelloptionen Montageplatte..................... Tab. 16 Austauschempfehlungen PC-Komponenten ................Tab. 17 Technische Daten der eingesetzten Batterie ................
- Seite 51 Mehr Informationen: www.beckhoff.com/C6017 Beckhoff Automation GmbH & Co. KG Hülshorstweg 20 33415 Verl Deutschland Telefon: +49 5246 9630 info@beckhoff.com www.beckhoff.com...
