Inbetriebnahme
4.2.1
Montageoptionen
Fehlerhafte Montage
Eine von der Dokumentation abweichende Montage des Geräts kann die Funktionsfähigkeit
beeinträchtigen.
• Montieren Sie das Gerät ausschließlich in den dokumentierten Ausrichtungen.
Bevor Sie die in Abb. 17 dargestellten Montageplatten am Gerät befestigen, haben Sie jeweils verschiedene
Möglichkeiten, das Gerät nach gewünschter Kabelzuführung auszurichten. Dadurch ergeben sich diverse
Optionen, das Gerät im Schaltschrank zu montieren.
Die folgenden Zeichnungen stellen die möglichen Montageoptionen dar.

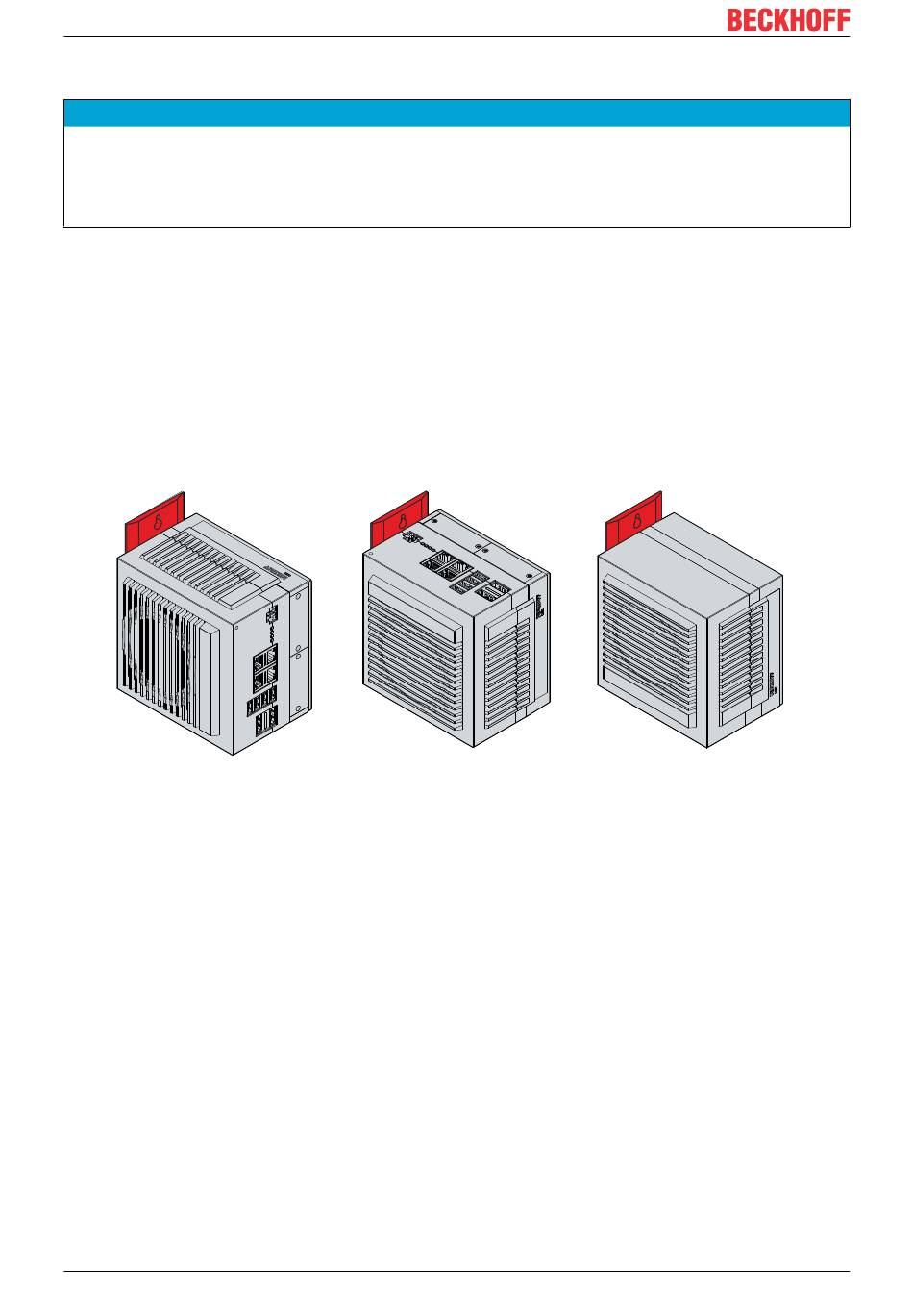

Mit der Standard-Montageplatte 1 können Sie den Industrie-PC über die schmalen Seiten im Schaltschrank
montieren. Sie haben folgende Montageoptionen, die in Abb. 18 dargestellt sind:
• Montage über die Rückwand des Geräts (A)
• Montage über die Oberseite des Geräts (B)
• Montage über die Unterseite des Geräts (C)
A
Abb. 18: Montageoptionen Montageplatte1
Mit der optionalen Montageplatte 2 können Sie den Industrie-PC ausschließlich über die rechte Seitenwand
montieren. Dabei können Sie den PC beliebig drehen, um die Anschlüsse im Schaltschrank auszurichten.
Sie haben folgende Montageoptionen, die in Abb. 19 dargestellt sind:
• Anschlüsse zeigen nach oben (A)
• Anschlüsse zeigen nach unten (B)
• Anschlüsse zeigen nach rechts (C)
• Anschlüsse zeigen nach links (D)
30
HINWEIS
B
Version: 4.5
C
C6032
