Produktbeschreibung
Bedeutung der Status-
LEDs
Ansicht von oben
Wechseln der
Lüfterkassette
8

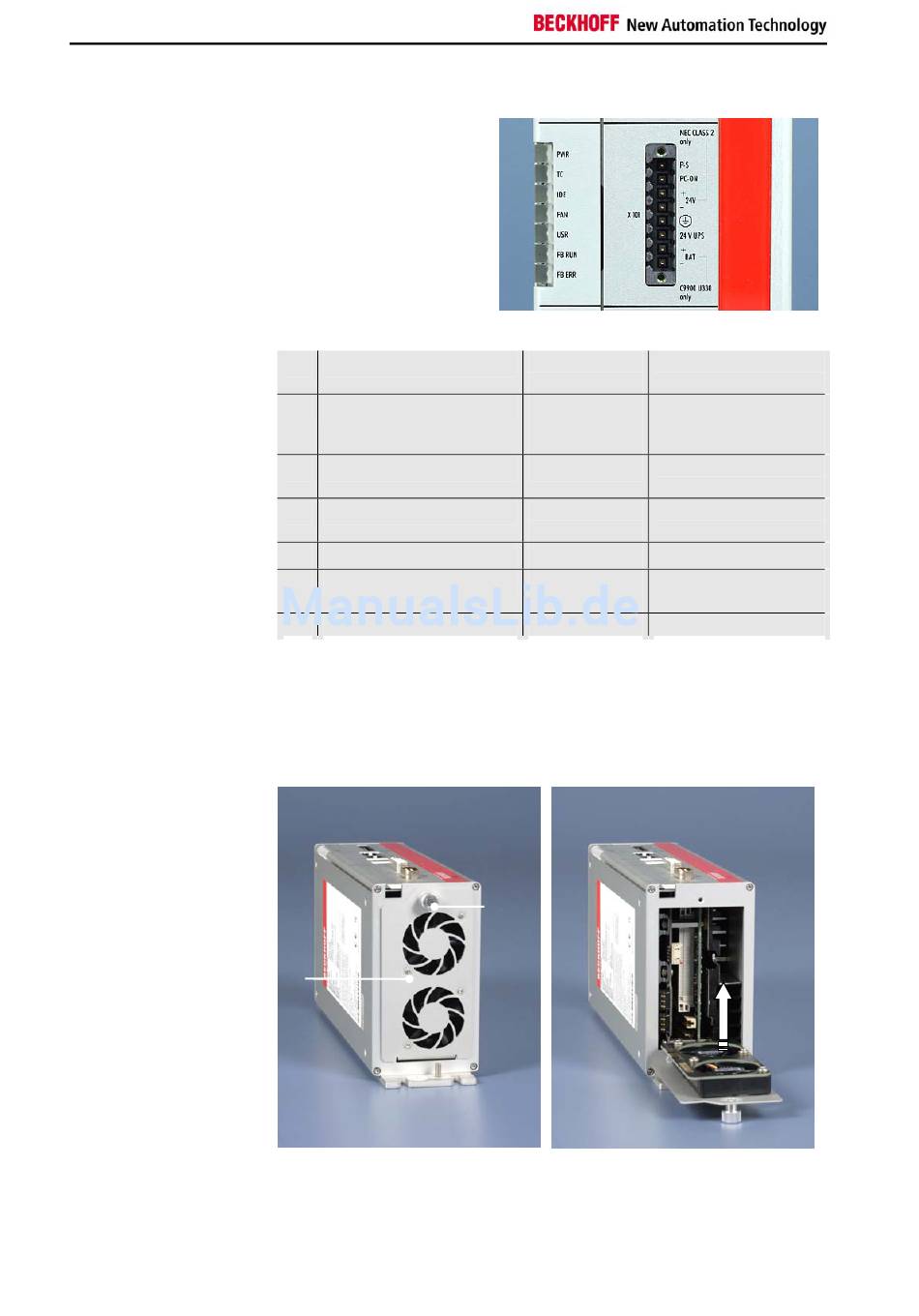

Status-LEDs

Neben dem
Stromversorgungsstecker
(X101) befinden sich die
Status-LEDs (2):
1 PWR (Power):
2 TC (TwinCAT):
3 IDE/ HDD:
4 FAN (Lüfter):
5 USR (Anwender):
6 FB RUN (Feldbus aktiv):
7 FB Error (Feldbus Fehler):
Lüfterkassette C6920
Für eine optimale Kühlung verfügt der Industrie-PC C6920 über eine
Kassette mit zwei Lüftern. Die Lüfterkassette kann gewechselt werden.
Die Lüfter dürfen nur gegen den identischen Typ oder einen von Beckhoff
freigegebenen Ersatztyp ausgetauscht werden.
1
Um die Lüfterkassette (1) zu wechseln, lösen Sie zunächst die
Rändelschraube (2). Die Kassette läßt sich dann nach unten klappen und
herausnehmen.
2
grün Betrieb
grün blinkend Standby
rot Stop Mode
grün Run Mode
blau Konfigurations-Modus
rot Zugriff auf
Speichermedium
grün Lüfter laufen
rot Lüfter ausgefallen
programmierbar
grün aktiv
rot nicht aktiv
rot Fehler
2
X101
