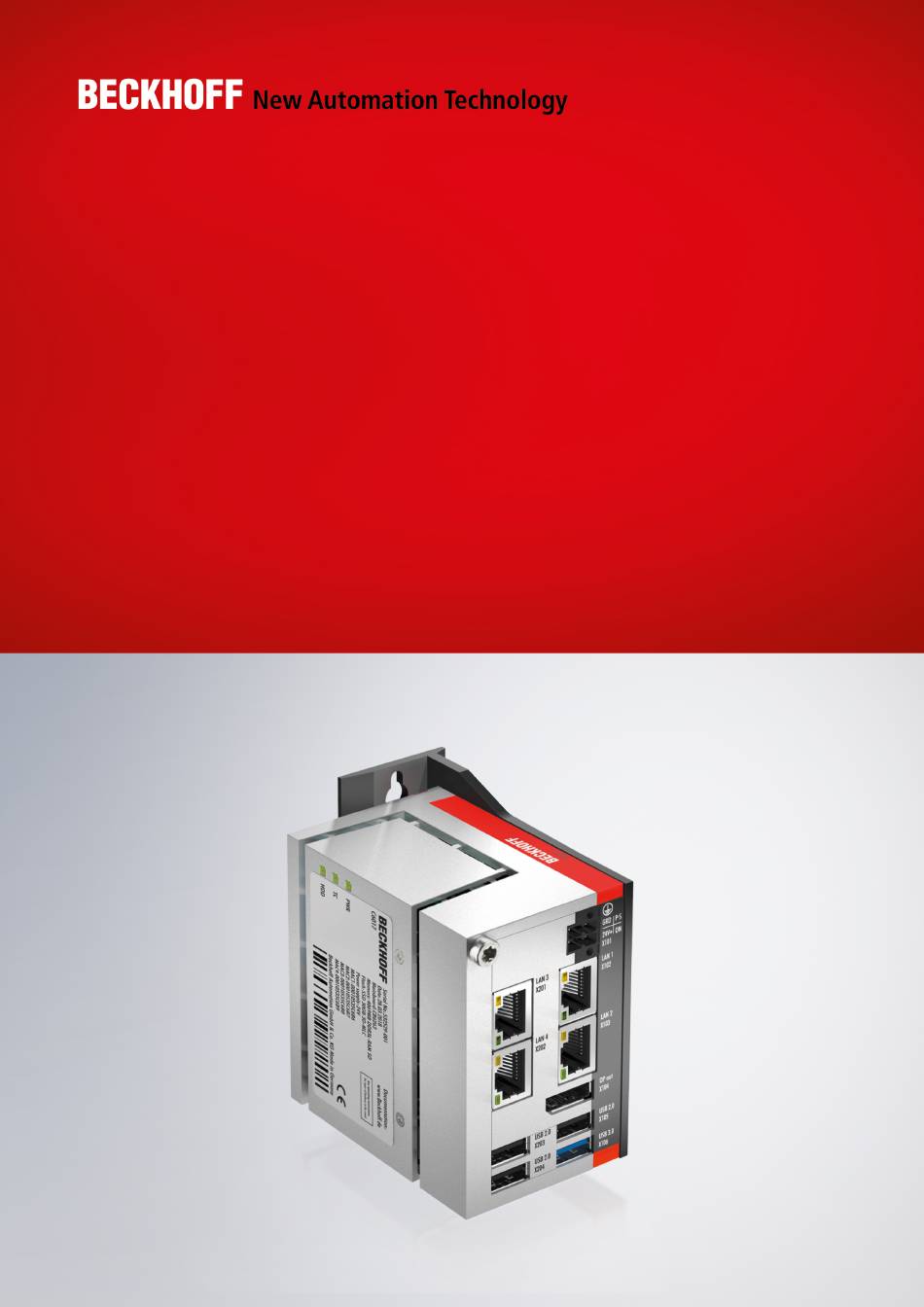

- Seite 1 Handbuch | DE C6017 Industrie-PC 14.12.2020 | Version: 2.0...
-
Seite 3: Inhaltsverzeichnis
Industrie-PC anschließen ........................ 28 4.3.1 Erdung des Industrie-PCs.................... 29 4.3.2 Leitungen und Spannungsversorgung anschließen ............ 30 Industrie-PC ein- und ausschalten .................... 31 5 Beckhoff Device Manager ........................ 32 6 Außerbetriebnahme.......................... 35 Spannungsversorgung und Leitungen trennen ................ 35 Demontage und Entsorgung...................... 36 7 Instandhaltung ............................ 38 Reinigung ............................ 38 Wartung ............................ 39... - Seite 4 Inhaltsverzeichnis 8 Hilfe bei Störungen.......................... 44 9 Technische Daten ............................ 45 10 Anhang .............................. 46 10.1 Service und Support ........................ 46 10.2 Zulassungen ............................ 47 Version: 2.0 C6017...
-
Seite 5: Hinweise Zur Dokumentation
US6167425 mit den entsprechenden Anmeldungen und Eintragungen in verschiedenen anderen Ländern. Copyright © Beckhoff Automation GmbH & Co. KG. Die Veröffentlichung dieses Dokuments auf anderen Webseiten als der unseren ist verboten. Zuwiderhandlungen verpflichten zu Schadenersatz. Alle Rechte für den Fall der Patent-, Gebrauchsmuster- oder Geschmacksmustereintragung vorbehalten. -
Seite 6: Zu Ihrer Sicherheit
Sachschäden essenziell sind. Haftungsausschluss Im Fall von Nichtbeachtung dieser Dokumentation und damit dem Einsatz der Geräte außerhalb der dokumentierten Betriebsbedingungen, ist Beckhoff von der Haftung ausgeschlossen. Erklärung der Sicherheitssymbole In der vorliegenden Betriebsanleitung werden die folgenden Sicherheitssymbole verwendet. Um Personen- und Sachschäden zu vermeiden, lesen und befolgen Sie die Sicherheits- und Warnhinweise. -
Seite 7: Grundlegende Sicherheitshinweise
• dieses Personal regelmäßig in allen zutreffenden Fragen von Arbeitssicherheit und Umweltschutz unterwiesen wird, die Betriebsanleitung und insbesondere die darin enthaltenen Sicherheitshinweise kennt. • die Betriebsanleitung stets in einem leserlichen Zustand und vollständig am Einsatzort der Produkte zur Verfügung steht. C6017 Version: 2.0... -
Seite 8: Produktübersicht

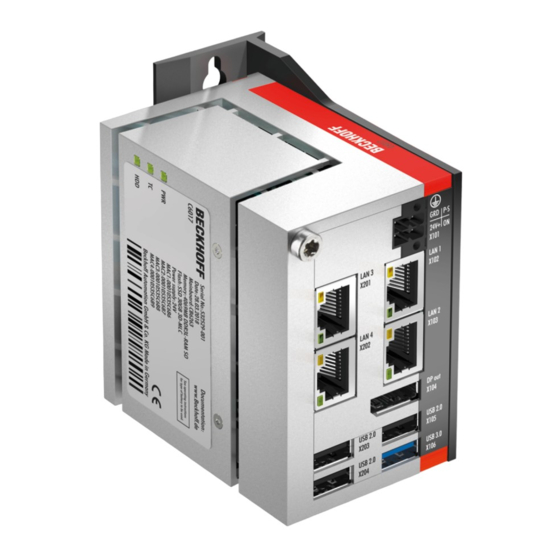

Produktübersicht Produktübersicht Der Industrie-PC C6017 gehört zu der Reihe der Ultra-Kompakt-Industrie-PCs für den raumsparenden Schaltschrankeinbau. Es handelt sich dabei um ein leistungsstarkes Gerät. Diese Variante mit weiteren optionalen Schnittstellen ermöglicht die Anpassung an konkrete Applikationen und Anforderungen. Dank der vorhandenen Prozessoren verfügt der Industrie-PC über ausreichend Leistungsreserven für unter anderem folgende Anwendungen: •... -
Seite 9: Aufbau
Produktübersicht Aufbau Abb. 1: C6017_Aufbau Grundausstattung Tab. 1: Legende Aufbau C6017 Komponente Beschreibung Montageplatte Platte zur Montage des Industrie- PCs über die schmalen Seiten im Schaltschrank Status LEDs Status-Anzeige für Power, Festplatte, TwinCAT Typenschild Angaben zur Ausstattung des Industrie-PCs Seitliche Abdeckung Zugang zu Batterie und Speichermedium Optionale USB-2.0-Schnittstellen... -
Seite 10: Schnittstellenbeschreibung
Der Stecker für die Spannungsversorgung ist für 8 A spezifiziert und kann Leitungsquerschnitte bis 1,5 mm aufnehmen. Der Stecker ist im Lieferumfang enthalten. Sollten Sie einen Ersatzstecker benötigen, erhalten Sie diesen unter Angabe der Bestellbezeichnung C9900-P943 bei Ihrem Beckhoff Service (siehe Kapitel 10.1 Service und Support). -
Seite 11: Ethernet Rj45
Produktübersicht 3.2.2 Ethernet RJ45 Der C6017 verfügt über zwei Gigabit-LAN-Anschlüsse (X102, X103). Die Ethernet-Standards 100Base-T und 1000Base-T ermöglichen den Anschluss entsprechender Netzwerkkomponenten und Datenraten von 100/1000 MBit/s. Die erforderliche Geschwindigkeit wird automatisch gewählt. Es wird die Anschlusstechnik RJ45 mit Twisted-Pair-Kabeln angewandt. Die maximale Länge der Kabelverbindung beträgt dabei 100 m. -
Seite 12: Usb
Anschluss von Peripheriegeräten mit USB-Anschluss. Die folgende Tabelle gibt die Schnittstellenzuteilung entsprechend der Gerätegeneration an: Tab. 5: USB-Schnittstellen Gerätegeneration Generation USB-Schnittstellen C6017-0010 1x USB-2.0 (X105) 1x USB-3.0 (X106) C6017-0020 2x USB-3.0 (X105, X106) Die beiden USB-Schnittstellen liefern jeweils bis zu 500 mA Strom und sind elektronisch abgesichert. -
Seite 13: Displayport
Zusätzlich können DVI-Signale über einen Adapter zur Verfügung gestellt werden. Bestellen Sie diesen unter Angabe der Bestellbezeichnung C9900-Z468 Adapterkabel DisplayPort auf DVI, 40 cm bei Ihrem Beckhoff Vertrieb. Standardmäßig werden über die Schnittstelle DisplayPort-Signale herausgeführt. Unter Verwendung eines Level-Shifter-Kabels schaltet das Board entsprechend der DisplayPort-Spezifikation automatisch auf HDMI- Signale um. -
Seite 14: Optionale Schnittstellen
Kabelverbindung beträgt dabei 100 m. ® Als Controller ist der Intel i210 (MAC/PHY) für die beiden Ports eingesetzt. Die Ethernet-Ports sind nicht geswitched. Sie sind für Zyklus-Zeiten <= 1 ms und für Distributet-Clock- Anwendungen bei EtherCAT geeignet. Abb. 7: C6017_Ethernet-Schnittstelle Pin-Nummerierung Version: 2.0 C6017... -
Seite 15: Rs232
Schnittstellen stellen eine asynchrone, serielle Kommunikationsmethode zur Verfügung, die im RS232- Standard definiert ist. Abb. 8: C6017_RS232-Schnittstelle Pin-Nummerierung Tab. 10: RS232 Pinbelegung Signal Beschreibung Signal in Receive Data Signal out Transmit Data Ground Ground Signal out Request to Send Signal in Clear to Send Signal in Ring Indicator C6017 Version: 2.0... -
Seite 16: Status-Leds
Blinkend Bootloader läuft fehlerfrei Rot/Gelb Blinkend Bootloader wird gestartet (Startsequenz wird durchlaufen) Magenta Blinkend (0,5 s) SUSV-Kapazitätstest (falls SUSV vorhanden) Rot/Magenta Blinkend Checksummenfehler bei der I2C- Übertragung im Bootloader Cyan Blinkend (2 s) an Beckhoff Service wenden Version: 2.0 C6017... -
Seite 17: Led Hdd
Die LED TC zeigt den TwinCAT-Status an. Die Farben und Blinkintervalle haben die folgenden Bedeutungen: Tab. 13: Bedeutung LED TC Farbe Blinkintervall Bedeutung Grün Dauerhaft TwinCAT Run Mode Blau Dauerhaft TwinCAT Config Mode Dauerhaft TwinCAT Stop TwinCAT nicht gestartet C6017 Version: 2.0... -
Seite 18: Typenschild
Durch das Typenschild erhalten Sie Angaben zur Ausstattung des Industrie-PCs. xxxxxxxx xxxxxxxxxxxxx xxxxxxxxxxxxx xxxxxxxxxxxxx xxxxxxxxxxxxx Abb. 10: C6017 _Typenschild Beispiel Tab. 14: Legende Typenschild C6017 Beschreibung Hersteller inklusive Anschrift Modell: Die letzten vier Ziffern geben die Generation des Geräts an Seriennummer (BTN) -
Seite 19: 1-Sekunden-Usv
Anwendungsdaten auf der M.2-SSD. Dafür werden TwinCAT und Windows Embedded Compact 7, Windows Embedded Standard 7 oder Windows 10 IoT Enterprise benötigt. Sie können den C6017 mit interner USV ab Werk unter Angabe der Bestellbezeichnung C9900-U215 bestellen. Die kapazitive 1-Sekunden-USV versorgt den Prozessor weiterhin mit Spannung, wenn die Spannungsversorgung ausfällt. -
Seite 20: Inbetriebnahme
3. Überprüfen Sie die Vollständigkeit Ihrer Lieferung anhand Ihrer Bestellung. 4. Prüfen Sie den Verpackungsinhalt auf sichtbare Transportschäden. 5. Im Fall von Unstimmigkeiten zwischen Verpackungsinhalt und Bestellung oder bei Transportschäden, informieren Sie den Beckhoff Service (siehe Kapitel 10.1 Service und Support [} 46]). Version: 2.0 C6017... -
Seite 21: Schaltschrankeinbau
Inbetriebnahme Schaltschrankeinbau Der Industrie-PC C6017 ist für den Einbau in Schaltschränke der Maschinen- und Anlagentechnik konzipiert. Beachten Sie die für den Betrieb vorgeschriebenen Umgebungsbedingungen (siehe Kapitel 9 Technische Daten [} 45]). Mithilfe der unterschiedlichen Montageplatten, können Sie die Kabelzuführung nach den Anwendungsanforderungen ausrichten. -
Seite 22: Montageoptionen
Sie haben folgende Montageoptionen, die in Abb. 13 dargestellt sind: • Montage über die Rückseite des Geräts (A) • Montage über die Oberseite des Geräts (B) • Montage über die Unterseite des Geräts (C) Abb. 13: C6017_Montageoptionen Montageplatte1 Version: 2.0 C6017... -
Seite 23: Abb. 14 C6017 _Montageoptionen Montageplatte2
• Anschlüsse zeigen nach rechts (C) • Anschlüsse zeigen nach links (D) Abb. 14: C6017 _Montageoptionen Montageplatte2 Mit der optionalen Montageplatte 3 mit Hutschienenadapter können Sie den Industrie-PC über die schmalen Seiten auf der Hutschiene im Schaltschrank montieren. Sie haben folgende Montageoptionen, die in Abb. 15 dargestellt sind: •... -
Seite 24: Abmessungen
Montageplatte 1 dar. 65,9 81,9 4,2mm 90,9 43,8 Abb. 16: C6017 _Montageplatte schmale Seite Abb. 17 stellt die Abmessungen beispielhaft anhand der Montageoption mit den Anschlüssen nach rechts zeigend mit Montageplatte 2 dar. 69,3 4,5mm Abb. 17: C6017 _Montageplatte Seitenwand Version: 2.0... -
Seite 25: Abb. 18 C6017 _Montageplatte Hutschienenadapter
Inbetriebnahme Abb. 18 stellt die Abmessungen beispielhaft anhand der Montageoptionen über die Rückseite des Geräts mit Montageplatte 3 mit Hutschienenadapter dar. 65,9 81,9 32,3 47,3 Abb. 18: C6017 _Montageplatte Hutschienenadapter C6017 Version: 2.0... -
Seite 26: Montage Im Schaltschrank
Nachdem Sie die Bohrungen für die Befestigungsschrauben im Schaltschrank vorgenommen haben, können Sie nun den Industrie-PC mit den Montageplatten 1 oder 2 im Schaltschrank montieren. Abb. 19: C6017 _Schaltschrankeinbau Montageplatten Um den Industrie-PC im Schaltschrank zu montieren, befolgen Sie die folgenden Schritte: 1. -
Seite 27: Abb. 20 C6017_Schaltschrankeinbau Hutschienenadapter
2. Drücken Sie das Gerät nach oben, sodass die Federkontakte des Adapters eingedrückt werden (B). 3. Halten Sie das Gerät weiterhin nach oben gedrückt und haken Sie die obere Seite des Adapters ebenfalls in die Hutschiene ein (C). ð Sie haben den Industrie-PC auf der Hutschiene montiert. Abb. 21: C6017_Hutschienenadapter montiert C6017 Version: 2.0... -
Seite 28: Industrie-Pc Anschließen
Legen Sie „PE“ und „0 V“ (24 V Spannungsversorgung) auf das gleiche Potenzial (im Schaltschrank verbunden). Angeschlossene Geräte mit eigener Spannungsversorgung müssen für "PE" und "GND" das gleiche Potenzial wie das Industrie-PC-System haben (keine Potenzialdifferenz). 230 V 24 V Grounding busbar Abb. 22: C6017 _Verdrahtungsbeispiel Version: 2.0 C6017... -
Seite 29: Erdung Des Industrie-Pcs
Störfestigkeit gemäß EN 61000-6-2 auf. Die EMV-Störaussendung des Geräts erfüllt die Anforderungen gemäß EN 61000-6-4. Durch die Funktionserdung wird die EMV des Geräts verbessert. Die Funktionserdung stellen Sie ebenfalls durch die Verbindung des Schutzleiteranschlusses PE mit dem zentralen Erdungspunkt der Schaltschrankwand her, in die der PC eingebaut wird. C6017 Version: 2.0... -
Seite 30: Leitungen Und Spannungsversorgung Anschließen
3. Stecken Sie das Spannungskabel in den vierpoligen Spannungsstecker des Industrie-PCs. 4. Verschrauben Sie das Spannungskabel mit dem Spannungsstecker des Industrie-PCs. 5. Schließen Sie den PC an Ihre externe 24-V-Spannungsversorgung an. 6. Schalten Sie die 24-V-Spannungsversorgung ein. Version: 2.0 C6017... -
Seite 31: Industrie-Pc Ein- Und Ausschalten
Zusätzlich startet der Beckhoff Device Manager automatisch. Bei dem Device Manager handelt es sich um eine Software von Beckhoff, die Sie bei der Konfiguration des PCs unterstützt. Falls Sie den PC ohne Betriebssystem bestellt haben, müssen Sie dieses und die Treibersoftware für die von Ihnen angeschlossene Zusatzhardware sowie für die im PC befindlichen Geräte nachträglich selbst... -
Seite 32: Beckhoff Device Manager
Beckhoff Device Manager Handbuch. Erster Start Beckhoff Device Manager Wenn Ihr Industrie-PC das erste Mal hochgefahren wird, startet auch der Beckhoff Device Manager zum ersten Mal automatisch. Es öffnet sich der Security Wizard. Dieser weist Sie darauf hin, dass Sie das von Beckhoff standardmäßig eingestellte Passwort neu setzen sollen. -
Seite 33: Abb. 24 Beckhoff Device Manager Startseite
Bestätigung wirksam werden. Gegebenenfalls muss der Industrie-PC neu gestartet werden. Manueller Start Beckhoff Device Manager Um den Beckhoff Device Manager manuell zu starten, gehen Sie wie folgt vor: 1. Öffnen Sie einen Webbrowser auf dem Host-PC. 2. Geben Sie die IP-Adresse oder den Hostnamen des Industrie-PCs im Webbrowser ein, um den Beckhoff Device Manager zu starten. -
Seite 34: Tab. 16 Passwortgenerierung
Beckhoff Device Manager Sie können das Passwort auf verschiedene Arten generieren. Ein Beispiel zeigt die folgende Tabelle: Tab. 16: Passwortgenerierung Vorgehensweise Beispiel Beginnen Sie mit ein bis zwei Sätzen. Komplexe Passwörter sind sicherer Entfernen Sie die Leerzeichen. KomplexePasswörtersindsicherer Kürzen Sie Wörter ab oder entfernen Sie alle Vokale. KmplxPsswrtrsndschrr Fügen Sie Zahlen und Sonderzeichen ein, um das... -
Seite 35: Außerbetriebnahme
Um die Leitungen vom Industrie-PC zu trennen, gehen Sie wie folgt vor: 1. Notieren Sie sich die Beschaltung, wenn Sie die Verkabelung mit einem anderen Gerät wiederherstel- len wollen. 2. Trennen Sie alle Datenübertragungsleitungen vom Industrie-PC. 3. Klemmen Sie abschließend das Erdungsband ab. C6017 Version: 2.0... -
Seite 36: Demontage Und Entsorgung
1. Lösen Sie die Befestigungsschrauben nur so weit, dass sie weiterhin im Schaltschrank stecken bleiben. 2. Heben Sie den PC soweit an, dass die Befestigungsschrauben in die Schlüssellöcher (siehe Abb. 25) rutschen. 3. Nehmen Sie den PC aus dem Schaltschrank heraus. ð Sie haben den PC demontiert. Abb. 25: C6017 _Position Befestigungsschrauben Version: 2.0 C6017... -
Seite 37: Abb. 26 C6017_Demontage Hutschienenadapter
Zur Entsorgung muss das Gerät ausgebaut und vollständig zerlegt werden. Entsorgen Sie die Komponenten auf folgende Weise: • Führen Sie Kunststoffteile (Polycarbonat, Polyamid (PA6.6)) dem Kunststoffrecycling zu. • Führen Sie Metallteile dem Metallrecycling zu. • Entsorgen Sie Elektronik-Bestandteile, wie Lüfter und Leiterplatten, entsprechend der nationalen Elektronik-Schrott-Verordnung. C6017 Version: 2.0... -
Seite 38: Instandhaltung
Funktionsfähigkeit gewährleistet wird. Dazu tragen die Reinigung und Wartung bestimmter Gerätekomponenten sowie der Austausch weiterer Gerätekomponenten bei. Reparatur Reparaturen am Gerät dürfen ausschließlich vom Hersteller vorgenommen werden. Kontaktieren Sie in einem Reparaturfall den Beckhoff Service (siehe Kapitel 10.1 Service und Support). Reinigung HINWEIS Ungeeignete Reinigungsmittel Die Verwendung ungeeigneter Reinigungsmittel kann zu Sachschäden führen. -
Seite 39: Wartung
Wartung HINWEIS Einsatz falscher Ersatzteile Der Einsatz von Ersatzteilen, die nicht über den Beckhoff Service bestellt wurden, kann zu unsicherem und fehlerhaftem Betrieb führen. • Setzen Sie ausschließlich Ersatzteile ein, die Sie über den Beckhoff Service bestellt haben. Beckhoff Industrie-PCs werden aus Komponenten der höchsten Qualität und Robustheit hergestellt, ausgewählt und getestet für beste Interoperabilität, langfristige Verfügbarkeit und zuverlässige Funktion... -
Seite 40: Abb. 27 C6017 _Zugang Batterie Und Speichermedien
An die auszutauschenden Gerätekomponenten gelangen Sie über die Abdeckung auf der linken Seite. Sie erhalten Zugriff auf die Batterie und das Speichermedium. Entfernen Sie dafür die beiden Torx TX6 Schrauben und nehmen Sie die Abdeckung ab (siehe Abb. 27). Abb. 27: C6017 _Zugang Batterie und Speichermedien Version: 2.0 C6017... -
Seite 41: Austausch Batterie
Typ CR2032. Sie dient der Spannungsversorgung der auf dem Motherboard integrierten Uhr. Bei leerer oder fehlender Batterie werden Datum und Uhrzeit falsch angezeigt. Für Ersatzbatterien, wenden Sie sich ausschließlich an den Beckhoff Service (siehe Kapitel 10.1 Service und Support). -
Seite 42: Austausch Speichermedien
Wenn Sie die SSD entsprechend der Empfehlung von Beckhoff tauschen wollen, müssen Sie die Daten von der alten auf die neue SSD kopieren. Dafür können Sie das Beckhoff Service Tool (BST) verwenden. Das BST ist ein grafisches Sicherungs- und Wiederherstellungsprogramm für Industrie-PCs mit einem Windows Betriebssystem. -
Seite 43: Abb. 30 C6017 _Austausch Speichermedien
Instandhaltung Abb. 30: C6017 _Austausch Speichermedien 3. Stecken Sie das neue Speichermedium in der gleichen schrägen Position in den Slot. 4. Drücken Sie die hochstehende Seite des Speichermediums nach unten. 5. Setzen Sie den Bolzen und die Befestigungsschraube wieder ein und ziehen Sie diese bei einem Anzugsdrehmoment von ca. -
Seite 44: Hilfe Bei Störungen
Maßnahmen Keine Funktion nach Starten des Fehlende Spannungsversorgung Kabel für die Industrie-PCs des Industrie-PCs Spannungsversorgung prüfen Andere Ursache Beckhoff Service anrufen Der Industrie-PC bootet nicht Setup-Einstellungen fehlerhaft Setup-Einstellungen prüfen vollständig Andere Ursache Beckhoff Service anrufen Rechner bootet, Software wird Fehlerursache liegt bei der... -
Seite 45: Technische Daten
Technische Daten Technische Daten Tab. 20: Technische Daten Produktbezeichnung C6017 Abmessungen (B x H x T) 82 x 82 x 66 mm, ohne Montageplatte Gewicht Ca. 550 g ohne Montageplatte Ca. 610 g mit Montageplatte Versorgungsspannung 20,4-30 V (24 V Netzteil, NEC class 2) Leistungsaufnahme max. -
