Instandhaltung

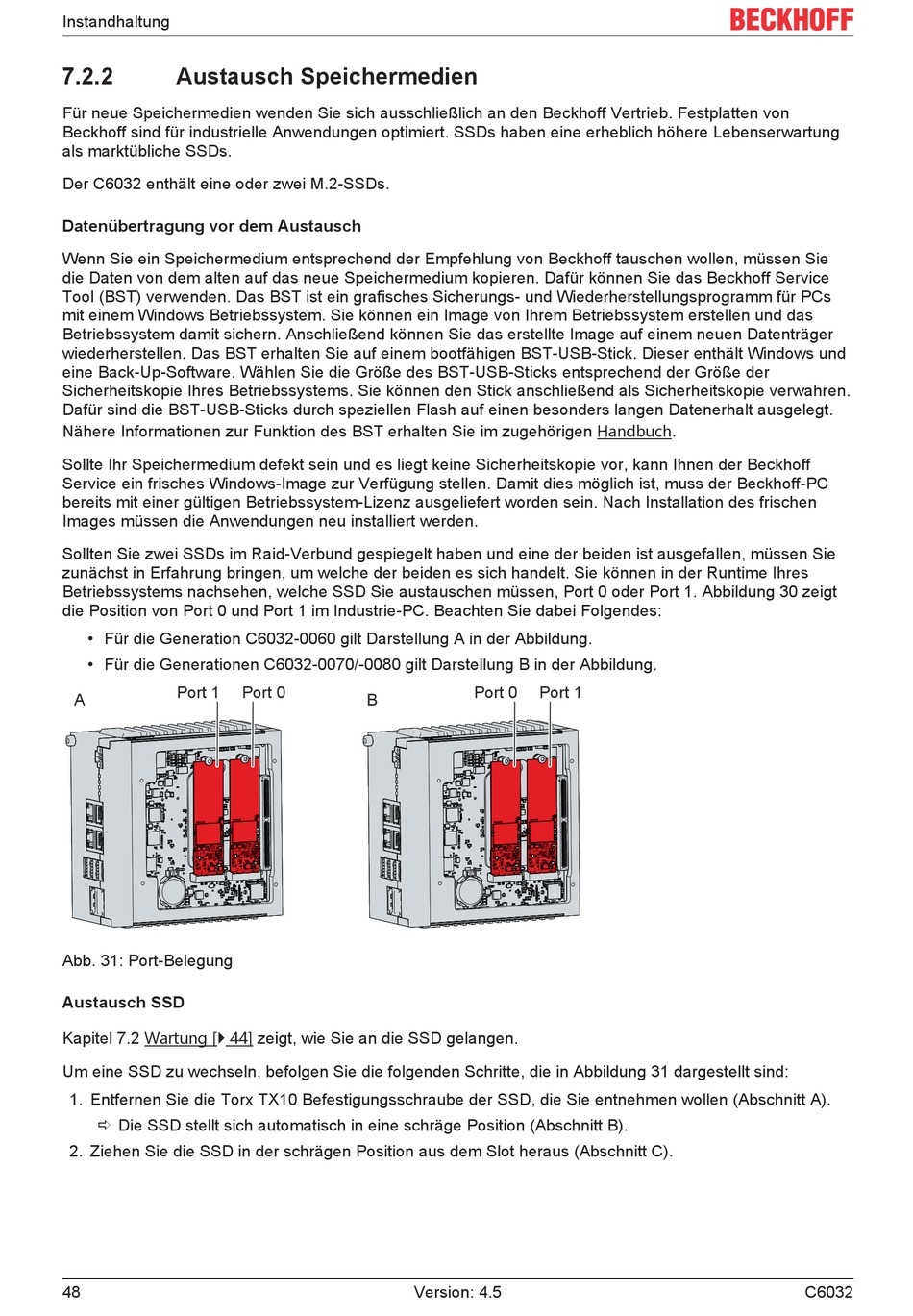

7.2.2
Austausch Speichermedien
Für neue Speichermedien wenden Sie sich ausschließlich an den Beckhoff Vertrieb. Festplatten von
Beckhoff sind für industrielle Anwendungen optimiert. SSDs haben eine erheblich höhere Lebenserwartung
als marktübliche SSDs.
Der C6032 enthält eine oder zwei M.2-SSDs.
Datenübertragung vor dem Austausch
Wenn Sie ein Speichermedium entsprechend der Empfehlung von Beckhoff tauschen wollen, müssen Sie
die Daten von dem alten auf das neue Speichermedium kopieren. Dafür können Sie das Beckhoff Service
Tool (BST) verwenden. Das BST ist ein grafisches Sicherungs- und Wiederherstellungsprogramm für PCs
mit einem Windows Betriebssystem. Sie können ein Image von Ihrem Betriebssystem erstellen und das
Betriebssystem damit sichern. Anschließend können Sie das erstellte Image auf einem neuen Datenträger
wiederherstellen. Das BST erhalten Sie auf einem bootfähigen BST-USB-Stick. Dieser enthält Windows und
eine Back-Up-Software. Wählen Sie die Größe des BST-USB-Sticks entsprechend der Größe der
Sicherheitskopie Ihres Betriebssystems. Sie können den Stick anschließend als Sicherheitskopie verwahren.
Dafür sind die BST-USB-Sticks durch speziellen Flash auf einen besonders langen Datenerhalt ausgelegt.
Nähere Informationen zur Funktion des BST erhalten Sie im zugehörigen Handbuch.
Sollte Ihr Speichermedium defekt sein und es liegt keine Sicherheitskopie vor, kann Ihnen der Beckhoff
Service ein frisches Windows-Image zur Verfügung stellen. Damit dies möglich ist, muss der Beckhoff-PC
bereits mit einer gültigen Betriebssystem-Lizenz ausgeliefert worden sein. Nach Installation des frischen
Images müssen die Anwendungen neu installiert werden.
Sollten Sie zwei SSDs im Raid-Verbund gespiegelt haben und eine der beiden ist ausgefallen, müssen Sie
zunächst in Erfahrung bringen, um welche der beiden es sich handelt. Sie können in der Runtime Ihres
Betriebssystems nachsehen, welche SSD Sie austauschen müssen, Port 0 oder Port 1. Abbildung 30 zeigt
die Position von Port 0 und Port 1 im Industrie-PC. Beachten Sie dabei Folgendes:
• Für die Generation C6032-0060 gilt Darstellung A in der Abbildung.
• Für die Generationen C6032-0070/-0080 gilt Darstellung B in der Abbildung.
Port 1
A
Abb. 31: Port-Belegung
Austausch SSD
Kapitel 7.2 Wartung [} 44] zeigt, wie Sie an die SSD gelangen.
Um eine SSD zu wechseln, befolgen Sie die folgenden Schritte, die in Abbildung 31 dargestellt sind:
1. Entfernen Sie die Torx TX10 Befestigungsschraube der SSD, die Sie entnehmen wollen (Abschnitt A).
ð Die SSD stellt sich automatisch in eine schräge Position (Abschnitt B).
2. Ziehen Sie die SSD in der schrägen Position aus dem Slot heraus (Abschnitt C).
48
Port 0
B
Version: 4.5
Port 0
Port 1
C6032
