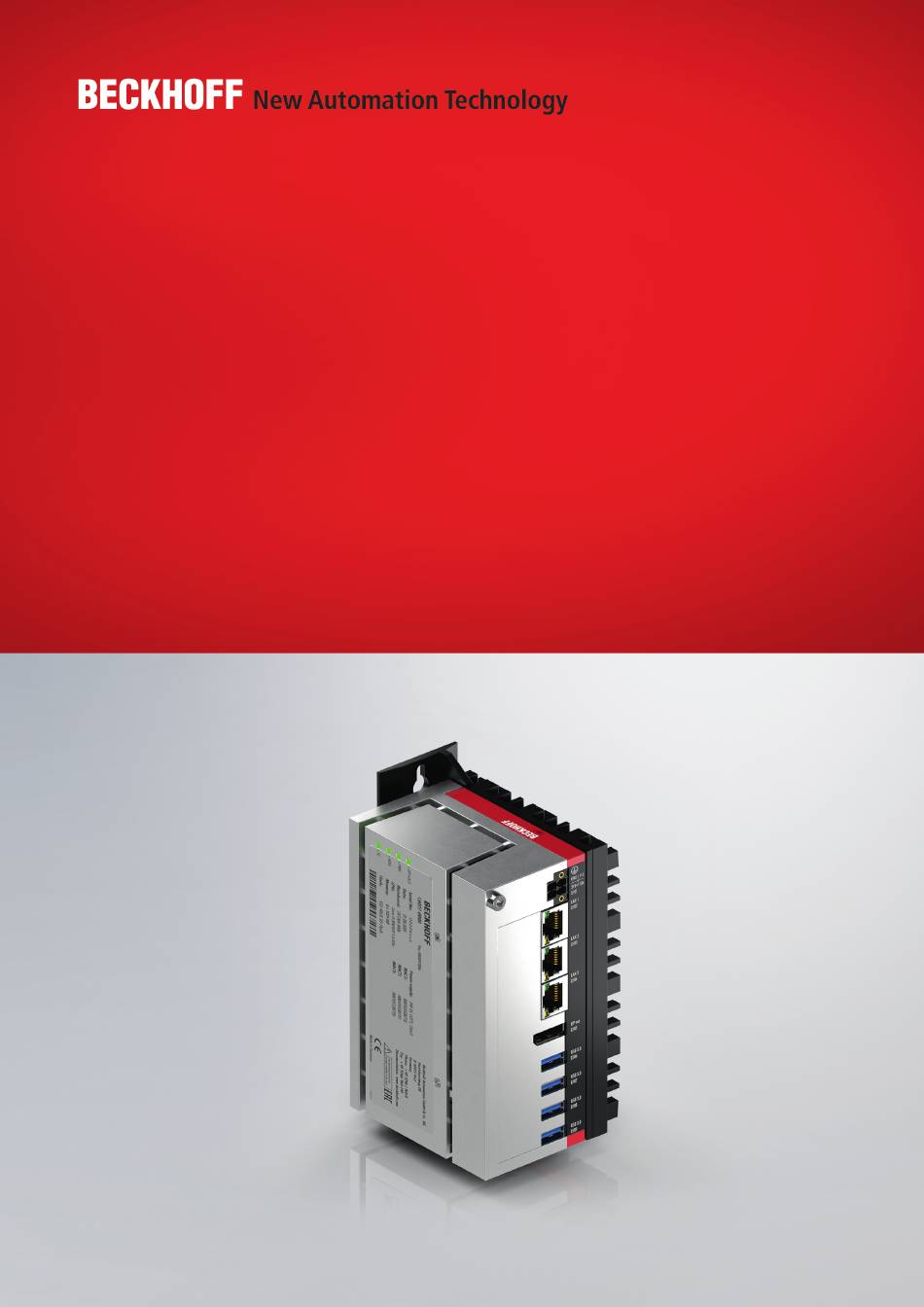

- Seite 1 Original-Handbuch | DE C6027 Industrie-PC 08.11.2021 | Version: 1.0...
-
Seite 3: Inhaltsverzeichnis
Industrie-PC anschließen ........................ 28 4.3.1 Erdung des Industrie-PCs.................... 29 4.3.2 Leitungen und Spannungsversorgung anschließen ............ 30 Industrie-PC ein- und ausschalten .................... 31 5 Beckhoff Device Manager ........................ 32 6 Außerbetriebnahme.......................... 34 Spannungsversorgung und Leitungen trennen ................ 34 Demontage und Entsorgung...................... 35 7 Instandhaltung ............................ 37 Reinigung ............................ 37 Wartung ............................ 38... - Seite 4 Inhaltsverzeichnis 8 Hilfe bei Störungen.......................... 43 9 Technische Daten ............................ 44 10 Anhang .............................. 45 10.1 Service und Support ........................ 45 10.2 Zulassungen ............................ 46 Version: 1.0 C6027...
-
Seite 5: Hinweise Zur Dokumentation
Anmeldungen und Eintragungen in verschiedenen anderen Ländern. Copyright © Beckhoff Automation GmbH & Co. KG. Die Veröffentlichung dieses Dokuments auf anderen Webseiten als der unseren ist verboten. Zuwiderhandlungen verpflichten zu Schadenersatz. Alle Rechte für den Fall der Patent-, Gebrauchsmuster- oder Geschmacksmustereintragung vorbehalten. -
Seite 6: Zu Ihrer Sicherheit
Sachschäden essenziell sind. Haftungsausschluss Im Fall von Nichtbeachtung dieser Dokumentation und damit dem Einsatz der Geräte außerhalb der dokumentierten Betriebsbedingungen, ist Beckhoff von der Haftung ausgeschlossen. Erklärung der Sicherheitssymbole In der vorliegenden Betriebsanleitung werden die folgenden Sicherheitssymbole verwendet. Um Personen- und Sachschäden zu vermeiden, lesen und befolgen Sie die Sicherheits- und Warnhinweise. -
Seite 7: Grundlegende Sicherheitshinweise
• dieses Personal regelmäßig in allen zutreffenden Fragen von Arbeitssicherheit und Umweltschutz unterwiesen wird, die Betriebsanleitung und insbesondere die darin enthaltenen Sicherheitshinweise kennt. • die Betriebsanleitung stets in einem leserlichen Zustand und vollständig am Einsatzort der Produkte zur Verfügung steht. C6027 Version: 1.0... -
Seite 8: Hinweise Zur Informationssicherheit
Zu Ihrer Sicherheit Hinweise zur Informationssicherheit Die Produkte der Beckhoff Automation GmbH & Co. KG (Beckhoff) sind, sofern sie online zu erreichen sind, mit Security-Funktionen ausgestattet, die den sicheren Betrieb von Anlagen, Systemen, Maschinen und Netzwerken unterstützen. Trotz der Security-Funktionen sind die Erstellung, Implementierung und ständige Aktualisierung eines ganzheitlichen Security-Konzepts für den Betrieb notwendig, um die jeweilige Anlage,... -
Seite 9: Produktübersicht

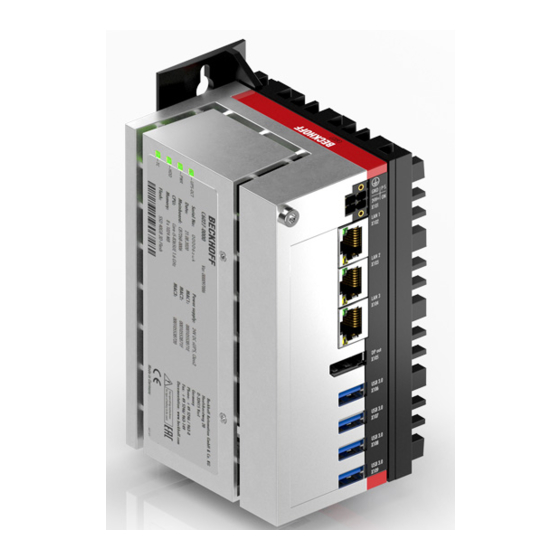

Produktübersicht Produktübersicht Der Industrie-PC C6027 gehört zu der Reihe der Ultra-Kompakt-Industrie-PCs für den raumsparenden Schaltschrankeinbau. Es handelt es sich dabei um ein leistungsstarkes Gerät, bei vergleichsweise geringem Energieverbrauch. Es kombiniert die Kompaktheit und Lüfterlosigkeit der C601x-Geräte mit der hohen Performance der C603x-Geräte. -
Seite 10: Aufbau
Produktübersicht Aufbau Abb. 1: C6027_Aufbau Grundausstattung Tab. 1: Legende Aufbau C6027 Komponente Beschreibung Montageplatte Platte zur Montage des Industrie-PCs über die Rückwand im Schaltschrank Status-LEDs Status-Anzeige für UPS-OCT, Power, Festplatte, TwinCAT Schutzleiteranschluss PE Niederohmige Schutzerdung und Funktionserdung des Industrie-PCs Typenschild Angaben zur Ausstattung des Industrie-PCs... -
Seite 11: Schnittstellenbeschreibung
Zuleitungen zu erreichen. Es sollten mindestens 22 V am Spannungsversorgungsstecker des Industrie-PCs anliegen, damit bei Spannungsschwankungen der Industrie-PC eingeschaltet bleibt. Der Stecker ist im Lieferumfang enthalten. Einen Ersatzstecker erhalten Sie bei Ihrem Beckhoff Vertrieb unter der folgenden Bestelloption: • C9900-P943: Stromversorgungsstecker für Industrie-PC C60xx C6027 Version: 1.0... -
Seite 12: Ethernet Rj45
Produktübersicht 3.2.2 Ethernet RJ45 Der C6027 verfügt über drei Gigabit-LAN-Anschlüsse (X102-X104). Die Ethernet-Standards 100Base-T und 1000Base-T ermöglichen den Anschluss entsprechender Netzwerkkomponenten und Datenraten von 100/1000 MBit/s. Die erforderliche Geschwindigkeit wird automatisch gewählt. Es wird die Anschlusstechnik RJ45 mit Twisted-Pair-Kabeln angewandt. Die maximale Länge der Kabelverbindung beträgt dabei 100 m. -
Seite 13: Usb
Überstrom an einem der Ports, werden alle Ports abgeschaltet. X106 1 2 3 4 X107 X108 1 2 3 4 X109 Abb. 4: C6027_USB-Schnittstelle Pin-Nummerierung Tab. 5: USB-Schnittstelle Pinbelegung Belegung Schirm Vbus StdA_SSRX - StdA_SSRX + GND_DRAIN StdA_SSTX - StdA_SSTX + C6027 Version: 1.0... -
Seite 14: Displayport
Zusätzlich können DVI-Signale über einen Adapter zur Verfügung gestellt werden. Bestellen Sie diesen unter Angabe der Bestellbezeichnung C9900-Z468 Adapterkabel DisplayPort auf DVI, 40 cm bei Ihrem Beckhoff Vertrieb. Standardmäßig werden über die Schnittstelle DisplayPort-Signale herausgeführt. Unter Verwendung eines Level-Shifter-Kabels schaltet das Board entsprechend der DisplayPort-Spezifikation automatisch auf HDMI- Signale um. -
Seite 15: Optionale Schnittstellen
Die bestellten Schnittstellen sind ab Werk montiert. Sie erweitern den Anschlussbereich in der Front des Industrie-PCs (siehe Abb. 6). Abb. 6: C6027_Optionale Schnittstellen Sie haben nicht die Möglichkeit, sowohl die Schnittstellenerweiterung als auch die Erweiterung durch eine 1- Sekunden-USV vorzunehmen. Ihnen steht nur eine der beiden Optionen zur Verfügung. C6027 Version: 1.0... -
Seite 16: Ethernet Rj45
übertragen, blinkt die LED. Die jeweils obere LED zeigt die Geschwindigkeit der Datenübertragung an. Liegt die Geschwindigkeit bei 10 MBit/s, leuchtet die LED nicht. Bei 100 MBit/s leuchtet die LED orange, bei 1000 MBit/s leuchtet sie grün. Version: 1.0 C6027... -
Seite 17: Status-Leds
Kabel benötigt wird. Die Farben und Blinkintervalle haben die folgenden Bedeutungen: Tab. 8: Bedeutung LED UPS-OCT Farbe Blinkintervall Bedeutung Keine Dauerhaft Kein UPS-OCT verbunden Blau Blinkend Bootloader aktiv Gelb Blinkend Mittlere Signalqualität Grün Blinkend Gute Signalqualität Blinkend Schlechte Signalqualität C6027 Version: 1.0... -
Seite 18: Led Pwr
Blinkend Checksummenfehler bei der I2C- Übertragung im Bootloader Cyan Blinkend (2 s) an Beckhoff Service wenden 3.4.3 LED HDD Die LED HDD zeigt die Aktivität des Speichermediums an. Die Farben und Blinkintervalle haben die folgenden Bedeutungen: Tab. 10: Bedeutung LED HDD... -
Seite 19: Typenschild
Typenschild Durch das Typenschild erhalten Sie Angaben zur Ausstattung des Industrie-PCs. xxxxxxxx xxxxxxxxxxxx xxxxxxxxxxxx xxxxxxxxxxxx Abb. 9: C6027_Typenschild Tab. 12: Legende Typenschild C6027 Beschreibung Hersteller inklusive Anschrift Modell: Die letzten vier Ziffern geben die Gerätegeneration an. Seriennummer (BTN) LED UPS-OCT Produktionsdatum LED Power... -
Seite 20: 1-Sekunden-Usv
Spannungsausfall ausschließlich auf der Compact Flash/CFast Karte/MicroSD gespeichert. Dabei arbeitet die Sekunden-USV nur für wenige Sekunden. Abb. 10: Funktion USV Aus der SPS steuern Sie die USV mit dem Funktionsbaustein FB_S_UPS_BAPI an. Nähere Informationen dazu erhalten Sie im Beckhoff Information System unter folgendem Link: https://infosys.beckhoff.com/ index.php?content=../content/1031/tcplclib_tc2_sups/27021601480747275.html&id=7167070070491500024. Version: 1.0 C6027... -
Seite 21: Inbetriebnahme
4. Überprüfen Sie die Vollständigkeit Ihrer Lieferung anhand Ihrer Bestellung. 5. Prüfen Sie den Verpackungsinhalt auf sichtbare Transportschäden. 6. Im Fall von Unstimmigkeiten zwischen Verpackungsinhalt und Bestellung oder bei Transportschäden, informieren Sie den Beckhoff Service (siehe Kapitel 10.1 Service und Support [} 45]). C6027 Version: 1.0... -
Seite 22: Schaltschrankeinbau
Inbetriebnahme Schaltschrankeinbau Der Industrie-PC C6027 ist für den Einbau in Schaltschränke der Maschinen- und Anlagentechnik konzipiert. Beachten Sie die für den Betrieb vorgeschriebenen Umgebungsbedingungen (siehe Kapitel 9 Technische Daten [} 44]). Mithilfe der unterschiedlichen Montageplatten, können Sie die Kabelzuführung nach den Anwendungsanforderungen ausrichten. -
Seite 23: Montageoptionen
Abb. 12: C6027_Montageoptionen Montageplatten 1 und 3 Im Fall von Montageplatte 2, bestehen zwei verschiedene Montageoptionen für das Gerät. Abb. 13 zeigt die möglichen Montageoptionen: • Anschlüsse zeigen nach rechts (A) • Anschlüsse zeigen nach links (B) Abb. 13: C6027_Montageoptionen Montageplatte2 C6027 Version: 1.0... -
Seite 24: Abmessungen
Abb. 14 stellt die Abmessungen beispielhaft anhand der Montageoption über die Rückwand des Geräts mit Montageplatte 1 dar. 69,3 91 ,2 Abb. 14: C6027 _Montageplatte Rückwand Abb. 15 stellt die Abmessungen beispielhaft anhand der Montageoption mit den Anschlüssen nach rechts zeigend mit Montageplatte 2 dar. 82,2... -
Seite 25: Abb. 16 C6027 _Montageplatte Hutschienenadapter
Inbetriebnahme Abb. 16 stellt die Abmessungen beispielhaft anhand der Montageoptionen über die Rückseite des Geräts mit Montageplatte 3 mit Hutschienenadapter dar. 69,3 99,2 Abb. 16: C6027 _Montageplatte Hutschienenadapter C6027 Version: 1.0... -
Seite 26: Montage Im Schaltschrank
Nachdem Sie die Bohrungen für die Befestigungsschrauben im Schaltschrank vorgenommen haben, können Sie nun den Industrie-PC mit den Montageplatten 1 oder 2 im Schaltschrank montieren. Abb. 17: C6027 _Schaltschrankeinbau Montageplatten Um den Industrie-PC im Schaltschrank zu montieren, befolgen Sie die folgenden Schritte: 1. -
Seite 27: Abb. 18 C6027_Schaltschrankeinbau Hutschienenadapter
2. Drücken Sie das Gerät nach oben, sodass die Federkontakte des Adapters eingedrückt werden (B). 3. Halten Sie das Gerät weiterhin nach oben gedrückt und haken Sie die obere Seite des Adapters ebenfalls in die Hutschiene ein (C). ð Sie haben den Industrie-PC auf der Hutschiene montiert. Abb. 19: C6027_Hutschienenadapter montiert C6027 Version: 1.0... -
Seite 28: Industrie-Pc Anschließen
Punkt der Energiequelle dieses Stromkreises an das Schutzleitersystem angeschlossen werden muss. An dem Industrie-PC angeschlossene Geräte mit eigener Spannungsversorgung müssen für die Leiter PE und „0 V“ das gleiche Potenzial wie der Industrie-PC haben (keine Potenzialdifferenz). 230 V 24 V Grounding busbar Abb. 20: C6027 _Verdrahtungsbeispiel Version: 1.0 C6027... -
Seite 29: Erdung Des Industrie-Pcs
EN 61000-6-4. Für die EMV des Geräts ist die Funktionserdung erforderlich. Die Funktionserdung stellen Sie ebenfalls über die Erdungsverbindung zwischen dem Schutzleiteranschluss PE am Gerät und dem zentralen Erdungspunkt des Schaltschranks her, in den der PC eingebaut wird. C6027 Version: 1.0... -
Seite 30: Leitungen Und Spannungsversorgung Anschließen
3. Stecken Sie das Spannungskabel in den vierpoligen Spannungsstecker des Industrie-PCs. 4. Verschrauben Sie das Spannungskabel mit dem Spannungsstecker des Industrie-PCs. 5. Schließen Sie den PC an Ihre externe 24-V-Spannungsversorgung an. 6. Schalten Sie die 24-V-Spannungsversorgung ein. 7. Messen Sie die Spannung am Spannungsversorgungsstecker des PCs. Version: 1.0 C6027... -
Seite 31: Industrie-Pc Ein- Und Ausschalten
Zusätzlich startet der Beckhoff Device Manager automatisch. Bei dem Device Manager handelt es sich um eine Software von Beckhoff, die Sie bei der Konfiguration des PCs unterstützt. Falls Sie den PC ohne Betriebssystem bestellt haben, müssen Sie dieses und die Treibersoftware für die von Ihnen angeschlossene Zusatzhardware sowie für die im PC befindlichen Geräte nachträglich selbst... -
Seite 32: Beckhoff Device Manager
Beckhoff Device Manager Handbuch. Erster Start Beckhoff Device Manager Wenn Ihr Industrie-PC das erste Mal hochgefahren wird, startet auch der Beckhoff Device Manager zum ersten Mal automatisch. Es öffnet sich der Security Wizard. Dieser weist Sie darauf hin, dass Sie das von Beckhoff standardmäßig eingestellte Passwort neu setzen sollen. -
Seite 33: Abb. 22 Beckhoff Device Manager - Startseite
Um den Beckhoff Device Manager manuell zu starten, gehen Sie wie folgt vor: 1. Öffnen Sie lokal einen Webbrowser auf dem Industrie-PC. 2. Geben Sie localhost/config im Webbrowser ein, um den Beckhoff Device Manager zu starten. Der Beckhoff Device Manager startet. Es erscheint der Security Wizard. -
Seite 34: Außerbetriebnahme
Um die Leitungen vom Industrie-PC zu trennen, gehen Sie wie folgt vor: 1. Notieren Sie sich die Beschaltung, wenn Sie die Verkabelung mit einem anderen Gerät wiederherstel- len wollen. 2. Trennen Sie alle Datenübertragungsleitungen vom Industrie-PC. 3. Trennen Sie abschließend die Erdungsverbindung. Version: 1.0 C6027... -
Seite 35: Demontage Und Entsorgung
1. Lösen Sie die Befestigungsschrauben nur so weit, dass sie weiterhin im Schaltschrank stecken bleiben. 2. Heben Sie den PC soweit an, dass die Befestigungsschrauben in die Schlüssellöcher (siehe Abb. 23) rutschen. 3. Nehmen Sie den PC aus dem Schaltschrank heraus. ð Sie haben den PC demontiert. Abb. 23: C6027 _Position Befestigungsschrauben C6027 Version: 1.0... -
Seite 36: Abb. 24 C6027_Demontage Hutschienenadapter
• Führen Sie Metallteile dem Metallrecycling zu. • Entsorgen Sie Elektronik-Bestandteile, wie Lüfter und Leiterplatten, entsprechend der nationalen Elektronik-Schrott-Verordnung. • Kleben Sie die Pole der Motherboard-Batterie CR2032 isolierend ab und entsorgen Sie die Batterie über das lokale Batterie-Recycling. Version: 1.0 C6027... -
Seite 37: Instandhaltung
Funktionsfähigkeit gewährleistet wird. Dazu tragen die Reinigung und Wartung bestimmter Gerätekomponenten sowie der Austausch weiterer Gerätekomponenten bei. Reparatur Reparaturen am Gerät dürfen ausschließlich vom Hersteller vorgenommen werden. Kontaktieren Sie in einem Reparaturfall den Beckhoff Service (siehe Kapitel 10.1 Service und Support). Reinigung HINWEIS Ungeeignete Reinigungsmittel Die Verwendung ungeeigneter Reinigungsmittel kann zu Sachschäden führen. -
Seite 38: Wartung
Wartung HINWEIS Einsatz falscher Ersatzteile Der Einsatz von Ersatzteilen, die nicht über den Beckhoff Service bestellt wurden, kann zu unsicherem und fehlerhaftem Betrieb führen. • Setzen Sie ausschließlich Ersatzteile ein, die Sie über den Beckhoff Service bestellt haben. Beckhoff Industrie-PCs werden aus Komponenten der höchsten Qualität und Robustheit hergestellt, ausgewählt und getestet für beste Interoperabilität, langfristige Verfügbarkeit und zuverlässige Funktion... -
Seite 39: Abb. 25 C6027 _Zugang Batterie Und Speichermedien
An die auszutauschenden Gerätekomponenten gelangen Sie über die Abdeckung auf der linken Seite. Sie erhalten Zugriff auf die Batterie und das Speichermedium. Entfernen Sie dafür die beiden Torx TX6 Schrauben und nehmen Sie die Abdeckung ab (siehe Abb. 25). Abb. 25: C6027 _Zugang Batterie und Speichermedien C6027 Version: 1.0... -
Seite 40: Austausch Batterie
Typ CR2032. Sie dient der Spannungsversorgung der auf dem Motherboard integrierten Uhr. Bei leerer oder fehlender Batterie werden Datum und Uhrzeit falsch angezeigt. Für Ersatzbatterien, wenden Sie sich ausschließlich an den Beckhoff Service (siehe Kapitel 10.1 Service und Support). -
Seite 41: Abb. 27 C6027_Batteriewechsel
5. Drücken Sie die hochstehende Seite der Batterie nach unten in den Batteriehalter (siehe Abb. 27). ð Sie haben die Batterie getauscht. Zur Entsorgung der Batterie, bauen Sie diese aus, kleben Sie die Pole ab und geben Sie sie in die Batterieentsorgung. C6027 Version: 1.0... -
Seite 42: Austausch Speichermedien
Wenn Sie ein Speichermedium entsprechend der Empfehlung von Beckhoff tauschen wollen, müssen Sie die Daten von dem alten auf das neue Speichermedium kopieren. Dafür können Sie das Beckhoff Service Tool (BST) verwenden. Das BST ist ein grafisches Sicherungs- und Wiederherstellungsprogramm für Industrie-PCs mit einem Windows Betriebssystem. -
Seite 43: Hilfe Bei Störungen
Maßnahmen Keine Funktion nach Starten des Fehlende Spannungsversorgung Kabel für die Industrie-PCs des Industrie-PCs Spannungsversorgung prüfen Andere Ursache Beckhoff Service anrufen Der Industrie-PC bootet nicht Setup-Einstellungen fehlerhaft Setup-Einstellungen prüfen vollständig Andere Ursache Beckhoff Service anrufen Rechner bootet, Software wird Fehlerursache liegt bei der... -
Seite 44: Technische Daten
Technische Daten Technische Daten Tab. 17: Technische Daten Produktbezeichnung C6027 Abmessungen (B x H x T) 82 x 127 x 69 mm, ohne Montageplatte Gewicht Ca. 1000 g ohne Montageplatte Ca. 1060 g mit Montageplatte Versorgungsspannung 20,4-30 V (24 V Netzteil, NEC class 2) Leistungsaufnahme max. -
Seite 45: Anhang
Anhang Anhang 10.1 Service und Support Beckhoff mit seinen weltweiten Niederlassungen bietet einen umfassenden Service und Support, der eine schnelle und kompetente Unterstützung bei allen Fragen zu Beckhoff Produkten und Systemlösungen zur Verfügung stellt. Beckhoff Service Das Beckhoff Service Center unterstützt Sie rund um den After-Sales-Service: •... -
Seite 46: Zulassungen
Anhang 10.2 Zulassungen Die folgende Tabelle zeigt die Zulassungen des Industrie-PCs entsprechend der Gerätegeneration: Tab. 18: Zulassungen C6027 Gerätegeneration Zulassungen C6027-0000 CE, EAC, UKCA, FCC Sie finden alle weiteren geltenden Zulassungen auf dem Typenschild Ihres Geräts. FCC Zulassungen für die Vereinigten Staaten von Amerika FCC: Federal Communications Commission Radio Frequency Interference Statement Dieses Gerät wurde getestet und entspricht den Grenzwerten für ein Digitalgerät der Klasse A, entsprechend... - Seite 47 Abb. 18 C6027_Schaltschrankeinbau Hutschienenadapter..............Abb. 19 C6027_Hutschienenadapter montiert ..................Abb. 20 C6027 _Verdrahtungsbeispiel ..................... Abb. 21 Beckhoff Device Manager - Change Passwords ................. Abb. 22 Beckhoff Device Manager - Startseite ..................Abb. 23 C6027 _Position Befestigungsschrauben..................Abb. 24 C6027_Demontage Hutschienenadapter ..................
- Seite 48 Tab. 9 Bedeutung LED PWR ........................Tab. 10 Bedeutung LED HDD........................Tab. 11 Bedeutung LED TC........................Tab. 12 Legende Typenschild C6027 ....................... Tab. 13 Bestelloptionen Montageplatte ....................Tab. 14 Austauschempfehlungen PC-Komponenten................Tab. 15 Technische Daten der eingesetzten Batterie................Tab. 16 Hilfe bei Störungen ........................
- Seite 50 Mehr Informationen: www.beckhoff.de/C6027/ Beckhoff Automation GmbH & Co. KG Hülshorstweg 20 33415 Verl Deutschland Telefon: +49 5246 9630 info@beckhoff.de www.beckhoff.de...
