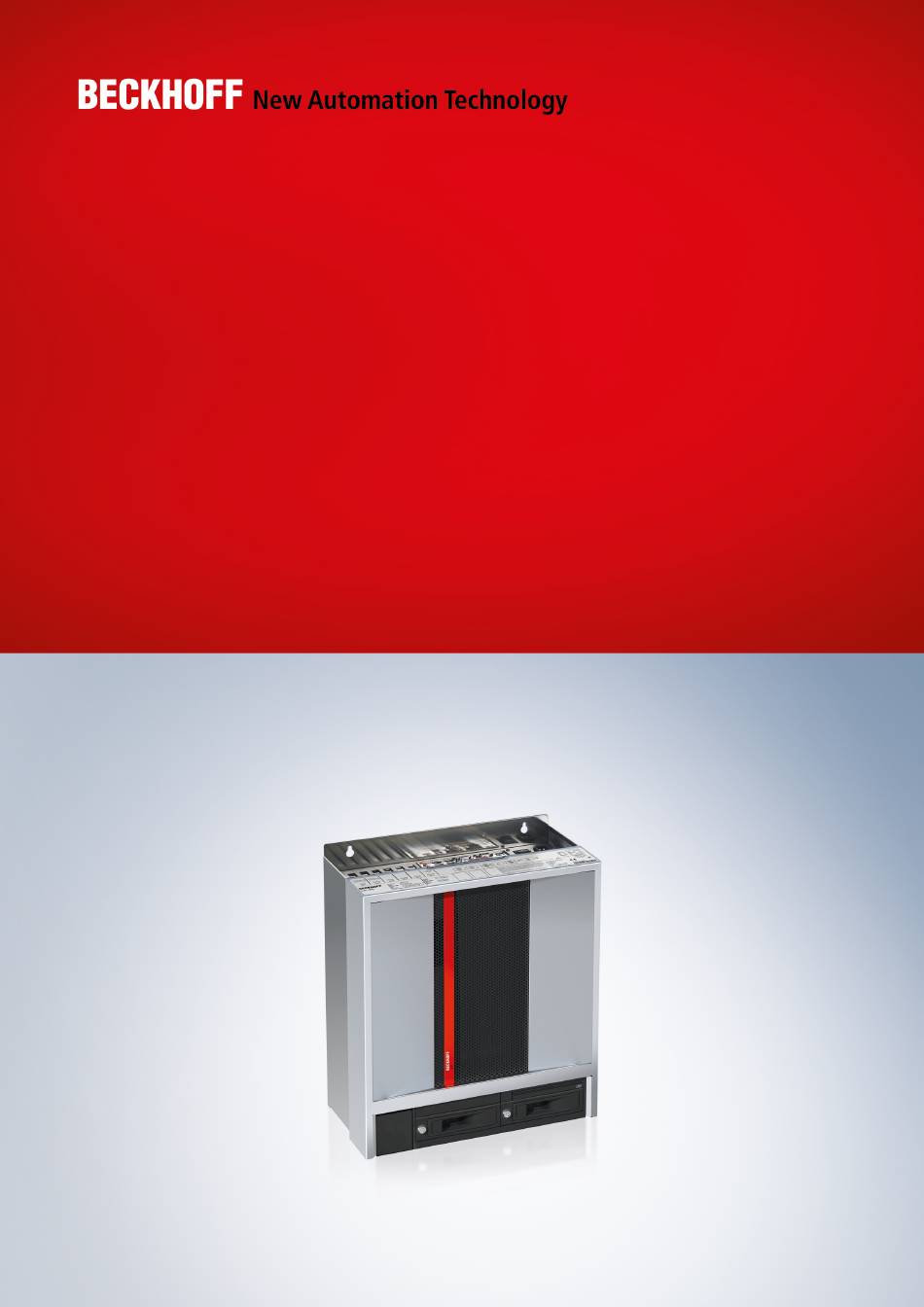

- Seite 1 Original-Handbuch | DE C6675 Industrie-PC 13.09.2022 | Version: 1.0...
-
Seite 3: Inhaltsverzeichnis
Erdung des Industrie-PCs .................... 23 4.3.2 Leitungen und Spannungsversorgung anschließen............ 25 Industrie-PC ein- und ausschalten .................... 26 5 Beckhoff Device Manager ........................ 27 6 Außerbetriebnahme .......................... 29 Spannungsversorgung und Leitungen trennen ................ 29 Demontage und Entsorgung ...................... 30 7 Instandhaltung............................ 31 Reinigung ............................ - Seite 4 Inhaltsverzeichnis 10.2 Zulassungen............................ 47 Version: 1.0 C6675...
-
Seite 5: Hinweise Zur Dokumentation
Anmeldungen und Eintragungen in verschiedenen anderen Ländern. Copyright © Beckhoff Automation GmbH & Co. KG. Die Veröffentlichung dieses Dokuments auf anderen Webseiten als der unseren ist verboten. Zuwiderhandlungen verpflichten zu Schadenersatz. Alle Rechte für den Fall der Patent-, Gebrauchsmuster- oder Geschmacksmustereintragung vorbehalten. -
Seite 6: Zu Ihrer Sicherheit
Sachschäden essenziell sind. Haftungsausschluss Im Fall von Nichtbeachtung dieser Dokumentation und damit dem Einsatz der Geräte außerhalb der dokumentierten Betriebsbedingungen, ist Beckhoff von der Haftung ausgeschlossen. Erklärung der Sicherheitssymbole In der vorliegenden Betriebsanleitung werden die folgenden Sicherheitssymbole verwendet. Um Personen- und Sachschäden zu vermeiden, lesen und befolgen Sie die Sicherheits- und Warnhinweise. -
Seite 7: Grundlegende Sicherheitshinweise
• dieses Personal regelmäßig in allen zutreffenden Fragen von Arbeitssicherheit und Umweltschutz unterwiesen wird, die Betriebsanleitung und insbesondere die darin enthaltenen Sicherheitshinweise kennt. • die Betriebsanleitung stets in einem leserlichen Zustand und vollständig am Einsatzort der Produkte zur Verfügung steht. C6675 Version: 1.0... -
Seite 8: Hinweise Zur Informationssicherheit
Zu Ihrer Sicherheit Hinweise zur Informationssicherheit Die Produkte der Beckhoff Automation GmbH & Co. KG (Beckhoff) sind, sofern sie online zu erreichen sind, mit Security-Funktionen ausgestattet, die den sicheren Betrieb von Anlagen, Systemen, Maschinen und Netzwerken unterstützen. Trotz der Security-Funktionen sind die Erstellung, Implementierung und ständige Aktualisierung eines ganzheitlichen Security-Konzepts für den Betrieb notwendig, um die jeweilige Anlage,... -
Seite 9: Produktübersicht
Produktübersicht Produktübersicht Der Industrie-PC C6675 gehört zu der Reihe der leistungsstarken Industrie-PCs für den Schaltschrankeinbau mit ATX-Motherboard. Es handelt sich dabei um ein Gerät für diverse Applikationen und Anforderungen. Dank der vorhandenen Prozessoren können Sie den Industrie-PC unter anderem für folgende Anwendungen einsetzen: •... -
Seite 10: Aufbau
Produktübersicht Aufbau Abb. 1: C6675_Aufbau Tab. 1: Legende Aufbau C6675 Komponente Beschreibung Montagekonzept Löcher zur Montage des Industrie-PCs im Schaltschrank Anschlussraum Zugang zu Schnittstellen des Industrie-PCs Typenschild Angaben zur Ausstattung des Industrie-PCs Gehäusedeckel Zugang zu austauschbaren Gerätekomponenten Optionales Multi-DVD-Laufwerk Lesen und schreiben von CDs und DVDs... -
Seite 11: Schnittstellenbeschreibung
In der Grundausstattung enthält der Industrie-PC die folgenden Schnittstellen: • Spannungsversorgung (X101) • PS/2-Tastatur und -Maus (X103, X104) • USB (X108-X111) • Ethernet RJ45 (X112, X113) • DVI (X114, X115) • RS232 (X116) • DisplayPort (X117) • Audio-Anschlüsse (X120-X122) Abb. 2: C6675_Anschlussbereich C6675 Version: 1.0... -
Seite 12: Spannungsversorgung
Anschluss einer PS/2-Maus, die untere Schnittstelle (X103) ermöglicht den Anschluss einer PC-Tastatur. Der Anschluss erfolgt über Standard-MiniDIN-Stecker. X104 X103 Abb. 4: C6675_PS/2-Maus und -Tastatur Tab. 3: PS/2-Schnittstelle Maus Pin-Belegung Name Beschreibung MDAT Mouse Data Reserviert Masse (S)VCC Versorgungsspannung 5 V MCLK Mouse Clock Reserviert Version: 1.0 C6675... -
Seite 13: Usb
9 8 7 6 5 9 8 7 6 5 X108 X110 1 2 3 4 1 2 3 4 Abb. 5: C6675_USB-Schnittstelle Pin-Nummerierung Tab. 5: USB-Schnittstelle Pinbelegung Belegung Schirm Vbus StdA_SSRX - StdA_SSRX + GND_DRAIN StdA_SSTX - StdA_SSTX + C6675 Version: 1.0... -
Seite 14: Ethernet Rj45
Die Controller sind folgendermaßen entsprechend der Gerätegeneration eingesetzt: Tab. 6: Controller-Zuordnung Gerätegeneration Generation Controller ® C6675-0060 Intel i219 für LAN1 und i210 für LAN2 Wenn Sie die Ethernet-Ports mit EtherCAT oder für Real-Time-Ethernet-Anwendungen nutzen, müssen Sie folgende Unterscheidung beachten: Der über PCIe angebundene Ethernet-Port (X113, LAN2) mit dem Controller i210 ist in der Regel für Zyklus- Zeiten <= 1 ms und für Distributed-Clock-Anwendungen bei EtherCAT geeignet. -
Seite 15: Dvi
Bedarf aber mit Hilfe des BIOS-Setup auch manuell eingestellt werden. X116 Abb. 8: C6675_RS232-Schnittstelle Pin-Nummerierung Tab. 9: RS232 Pinbelegung Signal Beschreibung Data Carrier Detect Receive Data Transmit Data Data Terminal Ready Ground Data Set Ready Request to Send Clear to Send Ring Indicator C6675 Version: 1.0... -
Seite 16: Displayport
LVDS-Lane 1 + Masse LVDS-Lane 1 - LVDS-Lane 2 + Masse LVDS-Lane 2 - LVDS-Lane 3 + Masse LVDS-Lane 3 - Config 1 Config 2 AUX-Channel + Masse AUX-Channel - Hot Plug-Detection Stromversorgung: Masse Stromversorgung: 3,3 V/500 mA Version: 1.0 C6675... -
Seite 17: Audio-Anschlüsse
(X121) und Mikrofon-Eingang (X120). X122 X121 X120 Abb. 10: C6675_Audio-Anschlüsse Die drei Buchsen werden für 3,5 mm-Klinkenstecker herausgeführt. Die Pins der Klinkenstecker sind wie folgt belegt: Abb. 11: C6675_Klinkenstecker Pinzuordnung Tab. 11: Klinkenstecker Pinbelegung Belegung Linkes Tonsignal Rechtes Tonsignal Gemeinsame Masse (Rückleitung) C6675 Version: 1.0... -
Seite 18: Optionale Schnittstellen
Die Blenden können Sie nur in Kombination mit einem der Module bestellen. Tab. 14: Slotoptionen Bestelloption Beschreibung C9900-M568 Slotblende für ein serielles Schnittstellenmodul C9900-E209, C9900-E210 oder C9900- E211, nur zusammen mit Modul bestellbar C9900-M569 Slotblende für zwei serielle Schnittstellenmodule C9900-E209, C9900-E210 oder C9900-E211, nur zusammen mit Modul bestellbar Version: 1.0 C6675... -
Seite 19: Typenschild
Durch das Typenschild erhalten Sie Angaben zur Ausstattung Ihres Industrie-PCs. xxxxxxx xxxxxxxxxxxx xxxxxxxxxxxx 9 10 11 12 Abb. 12: C6675_Typenschild Tab. 15: Legende Typenschild C6675 Beschreibung Hersteller inklusive Anschrift Seriennummer (BTN) Modell: Die letzten vier Ziffern geben die Gerätegeneration an Produktionsdatum Mainboard... -
Seite 20: Inbetriebnahme
3. Überprüfen Sie die Vollständigkeit Ihrer Lieferung anhand Ihrer Bestellung. 4. Prüfen Sie den Verpackungsinhalt auf sichtbare Transportschäden. 5. Im Fall von Unstimmigkeiten zwischen Verpackungsinhalt und Bestellung oder bei Transportschäden, informieren Sie den Beckhoff Service (siehe Kapitel 10.1 Service und Support [} 46]). Version: 1.0 C6675... -
Seite 21: Schaltschrankeinbau
Eine von der Dokumentation abweichende Montage des Geräts kann die Funktionsfähigkeit beeinträchti- gen. • Montieren Sie das Gerät ausschließlich in den dokumentierten Ausrichtungen. Der Industrie-PC C6675 ist für den Einbau in Schaltschränke der Maschinen- und Anlagentechnik konzipiert. Beachten Sie die für den Betrieb vorgeschriebenen Umgebungsbedingungen (siehe Kapitel 9 Technische Daten [} 45]). -
Seite 22: Abb. 14 C6675_Abmessungen
1. Setzen Sie die Befestigungsschrauben in die Bohrlöcher im Schaltschrank. 2. Hängen Sie den PC an den gekennzeichneten Stellen des Montagekonzepts (siehe Abb. 15) auf die Schrauben. 3. Ziehen Sie die Befestigungsschrauben fest. ð Sie haben den Industrie-PC im Schaltschrank montiert. Version: 1.0 C6675... -
Seite 23: Industrie-Pc Anschließen
Einrichtungen nicht durch elektromagnetische Störungen zu beeinträchtigen und andererseits selbst nicht durch elektrische oder elektromagnetische Effekte gestört zu werden. Dafür muss der Industrie-PC bestimmte Schutzanforderungen einhalten. Der Industrie-PC weist eine EMV- Störfestigkeit gemäß EN 61000-6-2 auf. Die EMV-Störaussendung des Geräts erfüllt die Anforderungen gemäß EN 61000-6-4. C6675 Version: 1.0... -
Seite 24: Abb. 16 C6675_Erdungsbolzen Funktionserdung
Nutzen Sie für die Erdverbindung entweder ein breites, flaches Erdungsband oder einen Rundleiter mit einem Mindestquerschnitt von 10 mm . Im Fall eines Rundleiters, verwenden Sie außerdem einen Kabelschuh mit einem Ring und legen Sie den Ring über den Erdungsbolzen. Abb. 16: C6675_Erdungsbolzen Funktionserdung Version: 1.0 C6675... -
Seite 25: Leitungen Und Spannungsversorgung Anschließen
Zum Anschließen des 100-240 V -Netzteils gehen Sie wie folgt vor: 1. Prüfen Sie die korrekte Netzspannung. 2. Stecken Sie das entsprechende Kaltgerätekabel in die Kaltgerätebuchse des Industrie-PCs. 3. Schließen Sie den Industrie-PC an eine Schutzkontakt-Steckdose an. C6675 Version: 1.0... -
Seite 26: Industrie-Pc Ein- Und Ausschalten
Service, der Ihnen Software und Treiber zur Verfügung stellt. Unter der Treibersoftware befindet sich eine ausführliche Hilfe-Funktion. Rufen Sie die Hilfedateien entweder direkt aus dem Konfigurationsregister heraus durch Anklicken des Hilfe-Buttons auf oder starten Sie die Datei unter Start > Programme > Beckhoff > USV-Softwarekomponenten. -
Seite 27: Beckhoff Device Manager
Beckhoff Device Manager Handbuch. Erster Start Beckhoff Device Manager Wenn Ihr Industrie-PC das erste Mal hochgefahren wird, startet auch der Beckhoff Device Manager zum ersten Mal automatisch. Es öffnet sich der Security Wizard. Dieser weist Sie darauf hin, dass Sie das von Beckhoff standardmäßig eingestellte Passwort neu setzen sollen. -
Seite 28: Abb. 18 Beckhoff Device Manager - Startseite
Um den Beckhoff Device Manager manuell zu starten, gehen Sie wie folgt vor: 1. Öffnen Sie lokal einen Webbrowser auf dem Industrie-PC. 2. Geben Sie localhost/config im Webbrowser ein, um den Beckhoff Device Manager zu starten. Der Beckhoff Device Manager startet. Es erscheint der Security Wizard. -
Seite 29: Außerbetriebnahme
Um die Leitungen vom Industrie-PC zu trennen, gehen Sie wie folgt vor: 1. Notieren Sie sich die Beschaltung, wenn Sie die Verkabelung mit einem anderen Gerät wiederherstel- len wollen. 2. Trennen Sie die Datenübertragungsleitungen vom Industrie-PC. 3. Klemmen Sie abschließend das Erdungsband ab. C6675 Version: 1.0... -
Seite 30: Demontage Und Entsorgung
• Führen Sie Metallteile dem Metallrecycling zu. • Entsorgen Sie Elektronik-Bestandteile, wie Lüfter und Leiterplatten, entsprechend der nationalen Elektronik-Schrott-Verordnung. • Kleben Sie die Pole der Motherboard-Batterie CR2032 isolierend ab und entsorgen Sie die Batterie über das lokale Batterie-Recycling. Version: 1.0 C6675... -
Seite 31: Instandhaltung
• Sorgen Sie dafür, dass kein Staub in den PC eindringt. • Halten Sie die Lüftungsgitter immer frei. • Verwenden Sie für die Reinigung des PCs ausschließlich einen Staubsauger. Der Industrie-PC muss dafür nicht ausgeschaltet werden. • Verwenden Sie auf keinen Fall Pressluft zum Reinigen des PCs. C6675 Version: 1.0... -
Seite 32: Wartung
Wartung HINWEIS Einsatz falscher Ersatzteile Der Einsatz von Ersatzteilen, die nicht über den Beckhoff Service bestellt wurden, kann zu unsicherem und fehlerhaftem Betrieb führen. • Setzen Sie ausschließlich Ersatzteile ein, die Sie über den Beckhoff Service bestellt haben. Beckhoff Industrie-PCs werden aus Komponenten der höchsten Qualität und Robustheit hergestellt, ausgewählt und getestet für beste Interoperabilität, langfristige Verfügbarkeit und zuverlässige Funktion... - Seite 33 • Eventuelle Ladungen vom eigenen Körper ableiten durch die Berührung von geerdetem Metall (z.B. Schaltschranktür). • Handgelenkerdungsband tragen. • Erst mit Handgelenkerdungsband neue elektronische Komponenten aus der ESD-Verpackung (getönter Kunststoffbeutel) entnehmen. • Kein Umhergehen mit elektronischen Komponenten ohne ESD-Verpackung in der Hand. C6675 Version: 1.0...
-
Seite 34: Zugang Zu Gerätekomponenten
3. Führen Sie den Gehäusedeckel nach unten aus den Führungen heraus (Abschnitt C). 4. Lösen Sie die Rändelschraube (2) des Kartenniederhalters (3) (Abschnitt D). 5. Nehmen Sie den Kartenniederhalter aus dem Gehäuse heraus. ð Sie haben nun Zugang zum Innenraum des Industrie-PCs (Abschnitt E). Abb. 20: C6675_Zugang Gerätekomponenten Version: 1.0 C6675... -
Seite 35: Abb. 21 C6675_Montage Kartenniederhalter
(Abschnitt C). 4. Drücken Sie je Steckkarte das zugehörige Kunststoffelement des Niederhalters so weit nach unten, bis die Steckkarte unter Druck fest in ihrem Slot sitzt. ð Sie haben den Kartenniederhalter montiert. Abb. 21: C6675_Montage Kartenniederhalter C6675 Version: 1.0... -
Seite 36: Abb. 22 C6675_Haken Und Führungen
Führungen des Gehäuses (2) (Abschnitt B). 3. Klappen Sie den Deckel in eine gerade Position an das Gehäuse heran, bis der Entriegelungsgriff wieder einrastet (Abschnitt C). ð Sie haben den Deckel am Gehäuse montiert. Abb. 23: C6675_Montage Gehäusedeckel Version: 1.0 C6675... -
Seite 37: Austausch Batterie
Tauschen Sie die Batterie gegen R/C (BBCV2), Artikelnummer CR2032, Nominalspannung 3 V. Die Ver- wendung einer anderen Batterie kann zu Feuer oder Explosion führen. • Wenden Sie sich für eine Ersatzbatterie ausschließlich an den Beckhoff Service. • Achten Sie beim Austausch der Batterie auf die richtige Polung. -
Seite 38: Austausch Speichermedien
Wenn Sie ein Speichermedium entsprechend der Empfehlung von Beckhoff tauschen wollen, müssen Sie die Daten von dem alten auf das neue Speichermedium kopieren. Dafür können Sie das Beckhoff Service Tool (BST) verwenden. Das BST ist ein grafisches Sicherungs- und Wiederherstellungsprogramm für Industrie-PCs mit einem Windows Betriebssystem. -
Seite 39: Abb. 25 C6675_Austausch Festplatte
4. Ziehen Sie die Festplatte aus dem Wechselrahmen heraus (Abschnitt D). 5. Setzen Sie die neue Festplatte in gleicher Ausrichtung wieder ein. 6. Klappen Sie den Wechselrahmen wieder zu. 7. Schließen Sie den Wechselrahmen wieder ab. ð Sie haben die Festplatte getauscht. Abb. 25: C6675_Austausch Festplatte C6675 Version: 1.0... -
Seite 40: Abb. 26 C6675_Austausch Ssd
2. Ziehen Sie an der Taste des Wechselrahmens zur Entriegelung (Abschnitt B). 3. Öffnen Sie den Wechselrahmen (Abschnitt C). 4. Ziehen Sie die SSD an dem hervorstehenden Beckhoff-Aufkleber aus dem Wechselrahmen heraus (Abschnitt D). 5. Setzen Sie die neue SSD in gleicher Ausrichtung wieder ein. -
Seite 41: Austausch Lüfter
• Tauschen Sie die Lüfter ausschließlich gegen einen Lüfter aus dem Beckhoff Service. Die Gehäuselüfter auf der Oberseite und Unterseite des Industrie-PCs sorgen für eine optimale Kühlung des Geräts. Bestellen Sie neue Lüfter ausschließlich bei Beckhoff. Wenden Sie sich dafür an den Beckhoff Service (siehe Kapitel 10.1 Service und Support [} 46]). -
Seite 42: Abb. 28 C6675_Austausch Lüfter Oberseite
6. Ziehen Sie jeweils die beiden M3x5-Schrauben wieder fest. ð Sie haben die Lüfter getauscht. Abb. 28: C6675_Austausch Lüfter Oberseite Die Lüfter im Netzteil können nicht separat ausgetauscht werden. Stattdessen müssen Sie das gesamte Netzteil austauschen lassen. Wenden Sie sich dafür an den Beckhoff Service. Version: 1.0 C6675... -
Seite 43: Abb. 29 C6675_Austausch Cpu-Kühler
Austausch CPU-Kühler Den CPU-Kühler auf dem Motherboard können Sie ebenfalls tauschen. Wenden Sie sich für einen neuen Kühler an den Beckhoff Service. Um den CPU-Kühler zu tauschen, befolgen Sie die folgenden Schritte, die in Abbildung 29 dargestellt sind: 1. Drehen Sie die vier Verriegelungselemente in der darauf abgebildeten Pfeilrichtung, um den Kühler von dem Motherboard zu entriegeln. -
Seite 44: Hilfe Bei Störungen
Maßnahmen Keine Funktion nach Starten des Fehlende Spannungsversorgung Kabel für die Industrie-PCs des Industrie-PCs Spannungsversorgung prüfen Andere Ursache Beckhoff Service anrufen Der Industrie-PC bootet nicht Setup-Einstellungen fehlerhaft Setup-Einstellungen prüfen vollständig Andere Ursache Beckhoff Service anrufen Rechner bootet, Software wird Fehlerursache liegt bei der... -
Seite 45: Technische Daten
Technische Daten Technische Daten Tab. 19: Technische Daten Produktbezeichnung C6675 Abmessungen (B x H x T) 410 x 480 x 201 mm Gewicht 15 kg bei Grundausstattung Versorgungsspannung 100-240 V , 50-60 Hz, max. 5 A Leistungsaufnahme max. 68 W bei Grundausstattung... -
