Status-LEDs

Der Industrie-PC verfügt über vier Status-LEDs: UPS-OCT, PWR, HDD, TC. Sie geben Auskunft über die

folgenden Aspekte:

• die Übertragungsqualität der UPS-OCT Signale

• den Status des Powercontrollers

• die Festplattenaktivität

• den TwinCAT-Status

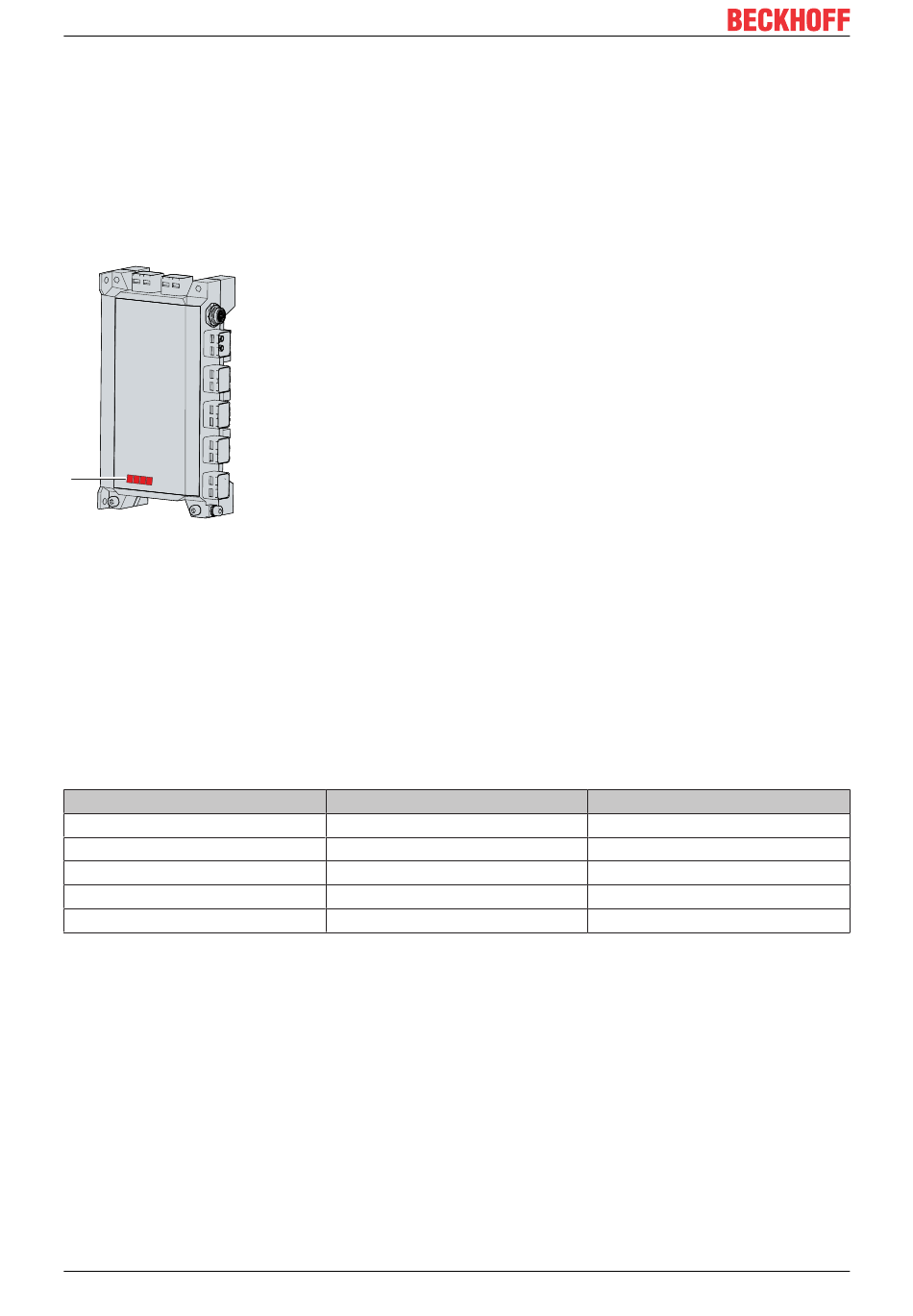

Abb. 9: C7015_Status-LEDs

3.3.1

Die LED UPS-OCT zeigt die Übertragungsqualität der UPS-OCT-Signale an. UPS (dt. USV) steht dabei für

die Unterbrechungsfreie Spannungsversorgung. Die One-Cable-Technology (OCT) ermöglicht, dass die

Kommunikation zwischen PC und USV gemeinsam mit der Spannungsversorgung übertragen wird, sodass

nur ein Kabel benötigt wird.

Die Farben und Blinkintervalle haben die folgenden Bedeutungen:

Tab. 8: Bedeutung LED UPS-OCT

Farbe

Keine

Blau

Gelb

Grün

Rot

Blinkintervall

Dauerhaft

Blinkend

Dauerhaft

Version: 1.0

Bedeutung

Kein UPS-OCT verbunden

Bootloader aktiv

Mittlere Signalqualität

Gute Signalqualität

Schlechte Signalqualität
