Inbetriebnahme

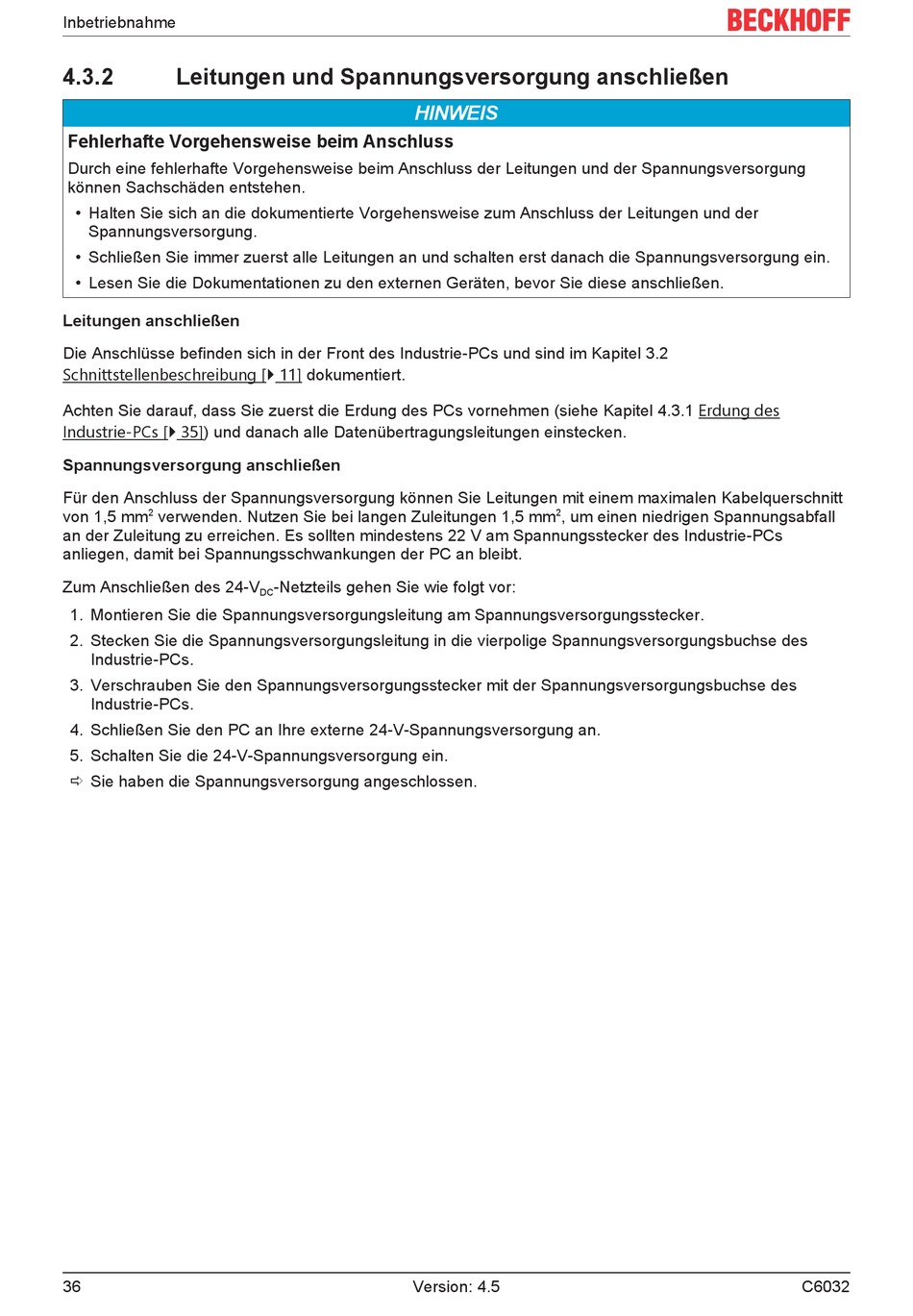

4.3.2
Leitungen und Spannungsversorgung anschließen
Fehlerhafte Vorgehensweise beim Anschluss
Durch eine fehlerhafte Vorgehensweise beim Anschluss der Leitungen und der Spannungsversorgung
können Sachschäden entstehen.
• Halten Sie sich an die dokumentierte Vorgehensweise zum Anschluss der Leitungen und der
Spannungsversorgung.
• Schließen Sie immer zuerst alle Leitungen an und schalten erst danach die Spannungsversorgung ein.
• Lesen Sie die Dokumentationen zu den externen Geräten, bevor Sie diese anschließen.
Leitungen anschließen
Die Anschlüsse befinden sich in der Front des Industrie-PCs und sind im Kapitel 3.2
Schnittstellenbeschreibung [} 11] dokumentiert.
Achten Sie darauf, dass Sie zuerst die Erdung des PCs vornehmen (siehe Kapitel 4.3.1 Erdung des
Industrie-PCs [} 35]) und danach alle Datenübertragungsleitungen einstecken.
Spannungsversorgung anschließen
Für den Anschluss der Spannungsversorgung können Sie Leitungen mit einem maximalen Kabelquerschnitt
2
von 1,5 mm
verwenden. Nutzen Sie bei langen Zuleitungen 1,5 mm
an der Zuleitung zu erreichen. Es sollten mindestens 22 V am Spannungsstecker des Industrie-PCs
anliegen, damit bei Spannungsschwankungen der PC an bleibt.
Zum Anschließen des 24-V
1. Montieren Sie die Spannungsversorgungsleitung am Spannungsversorgungsstecker.
2. Stecken Sie die Spannungsversorgungsleitung in die vierpolige Spannungsversorgungsbuchse des
Industrie-PCs.
3. Verschrauben Sie den Spannungsversorgungsstecker mit der Spannungsversorgungsbuchse des
Industrie-PCs.
4. Schließen Sie den PC an Ihre externe 24-V-Spannungsversorgung an.
5. Schalten Sie die 24-V-Spannungsversorgung ein.
ð Sie haben die Spannungsversorgung angeschlossen.
36
HINWEIS
-Netzteils gehen Sie wie folgt vor:
DC
Version: 4.5
2
, um einen niedrigen Spannungsabfall
C6032
