Ablaufplan: Betriebsart Drehzahlmodus

Bedeutet Wechsel von
0 nach 1 und zurück
Bedeutet Wechsel von
1 nach 0 und zurück
X
Bit kann 0 oder 1 sein
Sollwert ändern
STW = 0000 0000 0100 1011

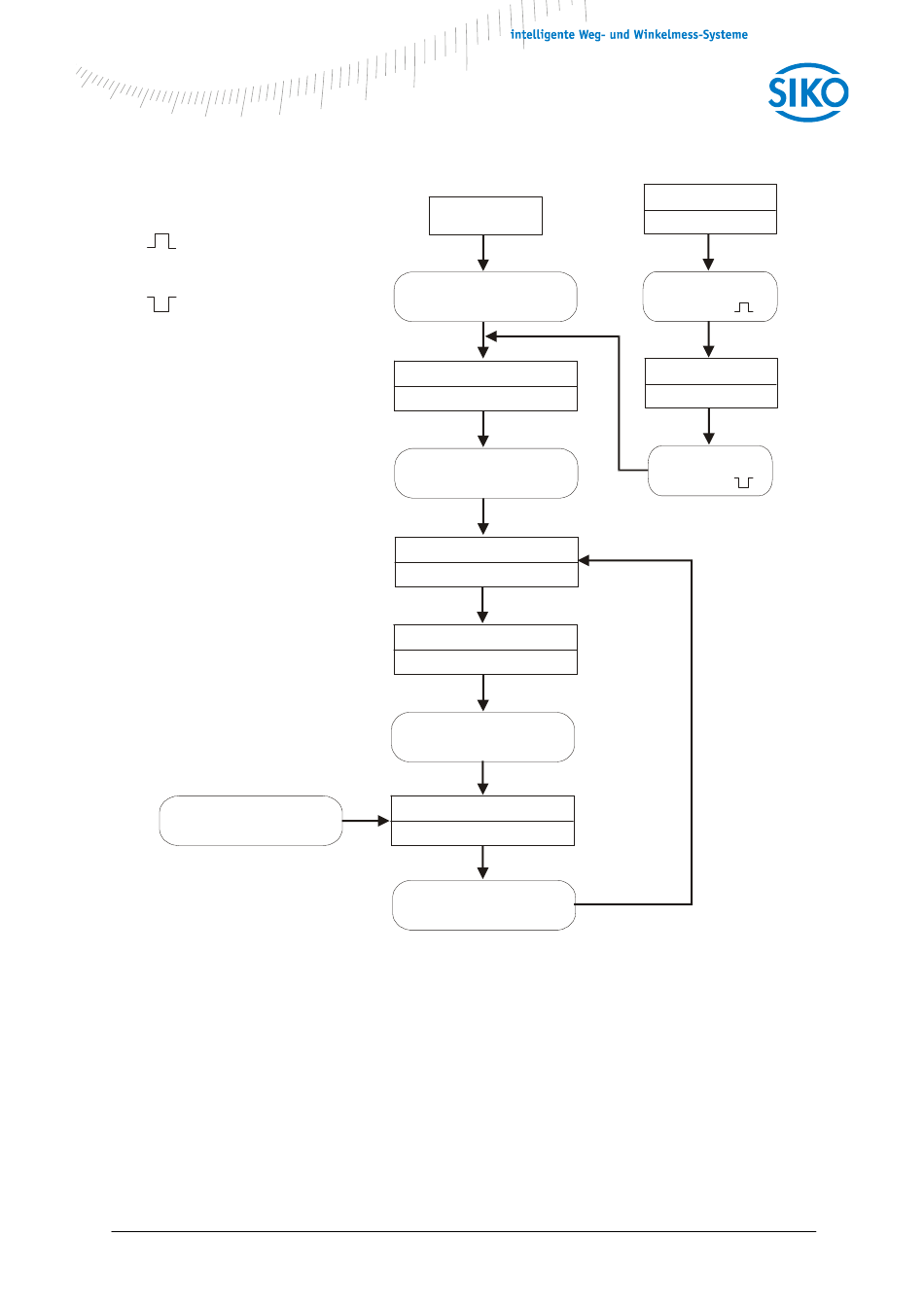

Abb. 14: Ablaufplan Betriebsart Drehzahlmodus
AG03/1 (PB) Datum: 08.07.2015
Start
Versorungsspg. Ein
STW = 0000 0000 0000 0000
Einschaltbereit
ZSW= 0011 111x x01x 0011
Betrieb freigeben
STW = 0000 0000 0000 1011
Betrieb freigegeben
ZSW = x011 111x x011 0111
Fahrbereit
ZSW = 1011 111x x011 0111
Sollwert freigeben
STW = 0000 0000 0100 1011
Fahren
ZSW = 00x1 111x x011 0111
Sollwert sperren
STW = 0000 0000 0000 1011
Seite 28 von 36
Störung
ZSW.3 = 1
Störung quittieren
STW.7 =
Einschaltsperre
ZSW.6 = 1
AUS 1
STW.0 =
Art.Nr. 86673 Änd. Stand 251/15
