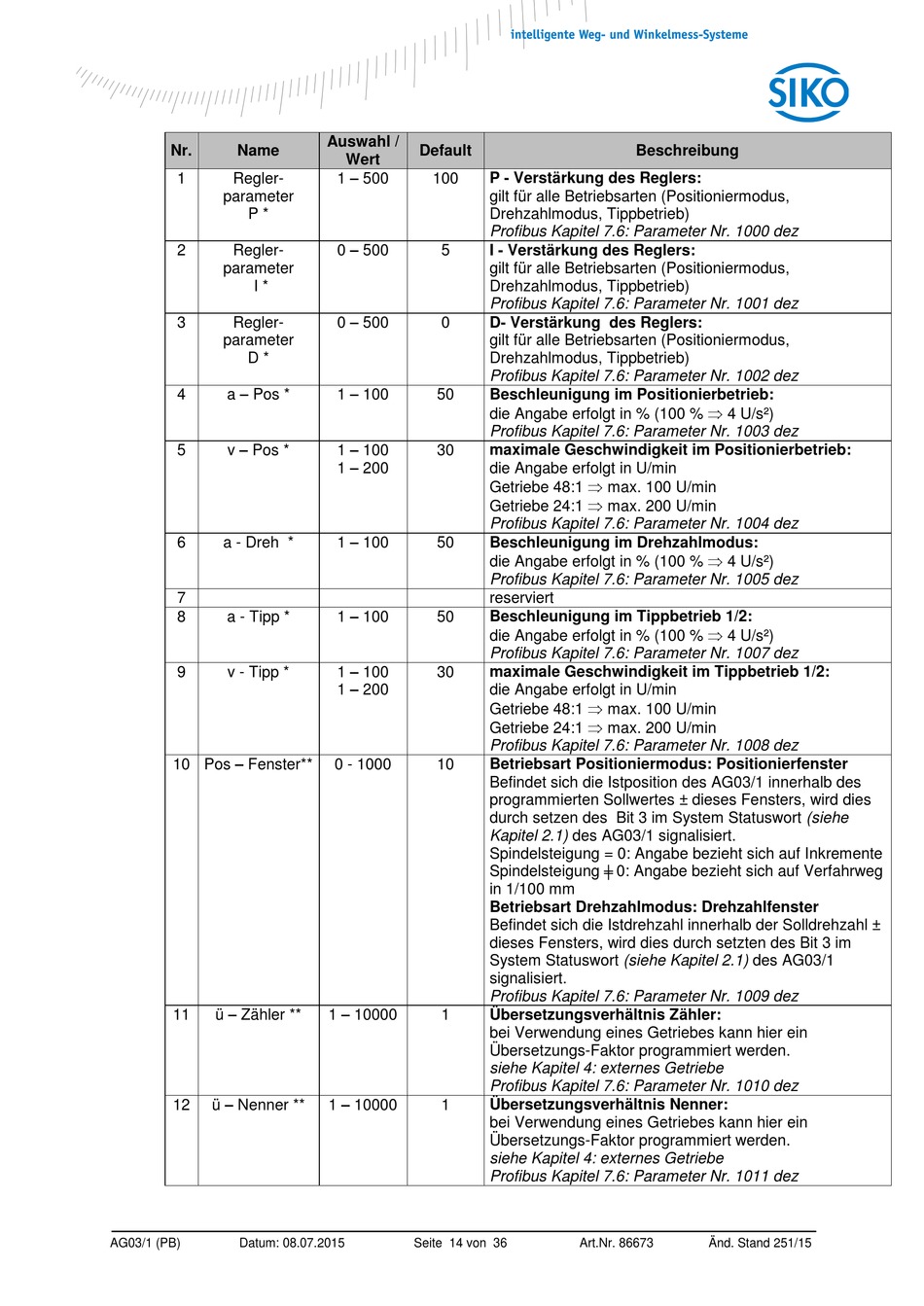

Siko AG03/1 Benutzerhandbuch Seite 14

Nr. Name
1 Regler-
parameter
P *
2 Regler-
parameter
I *
3 Regler-
parameter
D *
a – Pos *
4
v – Pos *
5
6 a - Dreh *
7
8 a - Tipp *
9 v - Tipp *
10 Pos – Fenster**
ü – Zähler **
11
ü – Nenner **
12
AG03/1 (PB) Datum: 08.07.2015
Auswahl /
Default
Wert
1 – 500
100 P - Verstärkung des Reglers:
gilt für alle Betriebsarten (Positioniermodus,
Drehzahlmodus, Tippbetrieb)
Profibus Kapitel 7.6: Parameter Nr. 1000 dez
0 – 500
5 I - Verstärkung des Reglers:
gilt für alle Betriebsarten (Positioniermodus,
Drehzahlmodus, Tippbetrieb)
Profibus Kapitel 7.6: Parameter Nr. 1001 dez
0 – 500
0 D- Verstärkung des Reglers:
gilt für alle Betriebsarten (Positioniermodus,
Drehzahlmodus, Tippbetrieb)
Profibus Kapitel 7.6: Parameter Nr. 1002 dez
1 – 100
50 Beschleunigung im Positionierbetrieb:
die Angabe erfolgt in % (100 %  4 U/s²)
Profibus Kapitel 7.6: Parameter Nr. 1003 dez
1 – 100
maximale Geschwindigkeit im Positionierbetrieb:
30
1 – 200
die Angabe erfolgt in U/min
Getriebe 48:1  max. 100 U/min
Getriebe 24:1  max. 200 U/min
Profibus Kapitel 7.6: Parameter Nr. 1004 dez
1 – 100
Beschleunigung im Drehzahlmodus:
50
die Angabe erfolgt in % (100 %  4 U/s²)
Profibus Kapitel 7.6: Parameter Nr. 1005 dez
reserviert
1 – 100
50 Beschleunigung im Tippbetrieb 1/2:
die Angabe erfolgt in % (100 %  4 U/s²)
Profibus Kapitel 7.6: Parameter Nr. 1007 dez
1 – 100
30 maximale Geschwindigkeit im Tippbetrieb 1/2:
1 – 200
die Angabe erfolgt in U/min
Getriebe 48:1  max. 100 U/min
Getriebe 24:1  max. 200 U/min
Profibus Kapitel 7.6: Parameter Nr. 1008 dez
Betriebsart Positioniermodus: Positionierfenster
0 - 1000 10
Befindet sich die Istposition des AG03/1 innerhalb des
programmierten Sollwertes ± dieses Fensters, wird dies
durch setzen des Bit 3 im System Statuswort (siehe
Kapitel 2.1) des AG03/1 signalisiert.
Spindelsteigung = 0: Angabe bezieht sich auf Inkremente
Spindelsteigung
in 1/100 mm
Betriebsart Drehzahlmodus: Drehzahlfenster
Befindet sich die Istdrehzahl innerhalb der Solldrehzahl ±
dieses Fensters, wird dies durch setzten des Bit 3 im
System Statuswort (siehe Kapitel 2.1) des AG03/1
signalisiert.
Profibus Kapitel 7.6: Parameter Nr. 1009 dez
1 – 10000
1 Übersetzungsverhältnis Zähler:
bei Verwendung eines Getriebes kann hier ein
Übersetzungs-Faktor programmiert werden.
siehe Kapitel 4: externes Getriebe
Profibus Kapitel 7.6: Parameter Nr. 1010 dez
1 – 10000
1 Übersetzungsverhältnis Nenner:
bei Verwendung eines Getriebes kann hier ein
Übersetzungs-Faktor programmiert werden.
siehe Kapitel 4: externes Getriebe
Profibus Kapitel 7.6: Parameter Nr. 1011 dez
Seite 14 von 36
Beschreibung
╪ 0: Angabe bezieht sich auf Verfahrweg
Art.Nr. 86673 Änd. Stand 251/15
