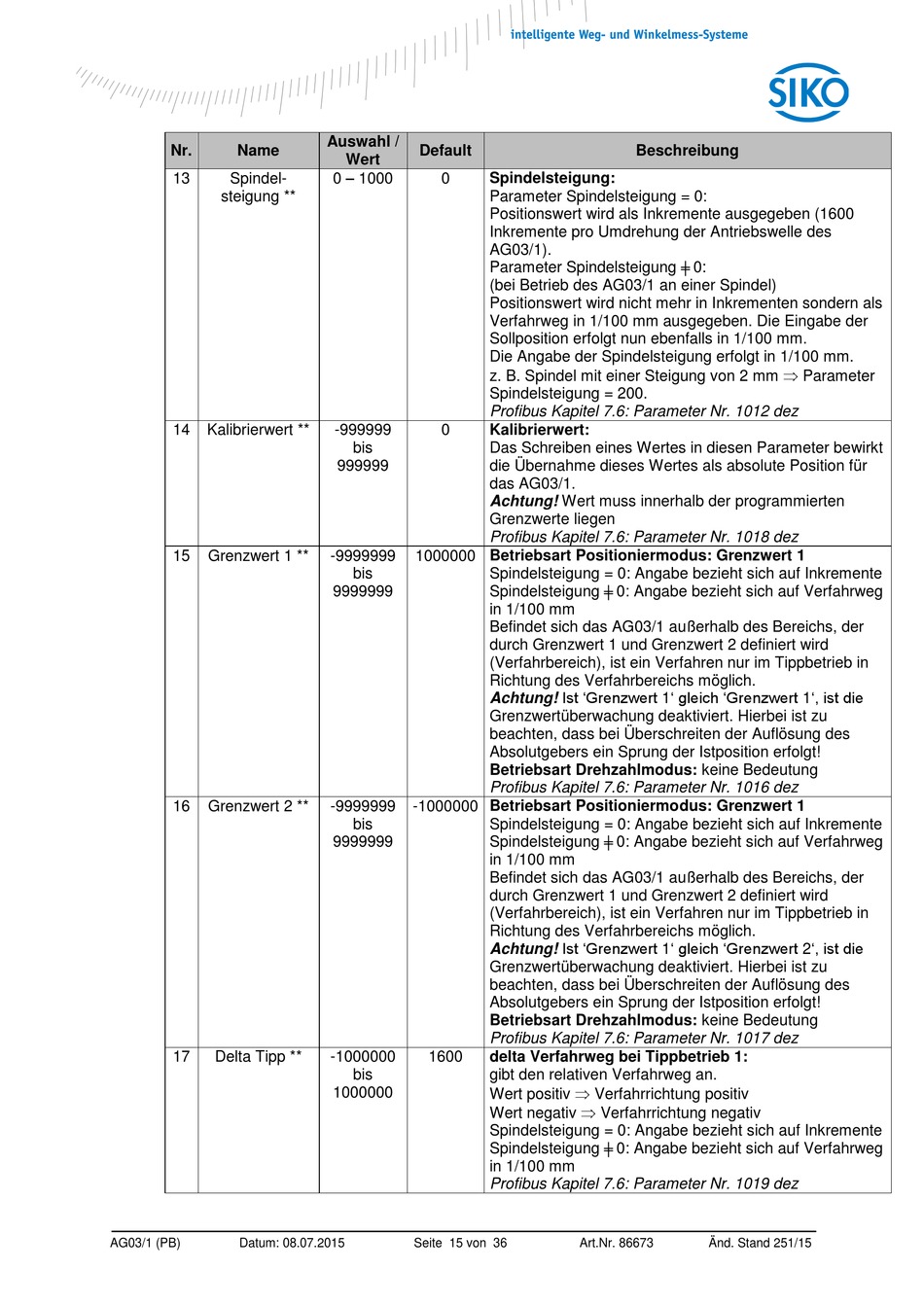

Siko AG03/1 Benutzerhandbuch Seite 15

Nr. Name
13 Spindel-
steigung **
14 Kalibrierwert **
15 Grenzwert 1 **
16 Grenzwert 2 **
17 Delta Tipp **
AG03/1 (PB) Datum: 08.07.2015
Auswahl /
Default
Wert
0 – 1000
0 Spindelsteigung:
Parameter Spindelsteigung = 0:
Positionswert wird als Inkremente ausgegeben (1600
Inkremente pro Umdrehung der Antriebswelle des
AG03/1).
Parameter Spindelsteigung
(bei Betrieb des AG03/1 an einer Spindel)
Positionswert wird nicht mehr in Inkrementen sondern als
Verfahrweg in 1/100 mm ausgegeben. Die Eingabe der
Sollposition erfolgt nun ebenfalls in 1/100 mm.
Die Angabe der Spindelsteigung erfolgt in 1/100 mm.
z. B. Spindel mit einer Steigung von 2 mm  Parameter
Spindelsteigung = 200.
Profibus Kapitel 7.6: Parameter Nr. 1012 dez
-999999 0 Kalibrierwert:
bis Das Schreiben eines Wertes in diesen Parameter bewirkt
999999 die Übernahme dieses Wertes als absolute Position für
das AG03/1.
Achtung! Wert muss innerhalb der programmierten
Grenzwerte liegen
Profibus Kapitel 7.6: Parameter Nr. 1018 dez
-9999999 1000000 Betriebsart Positioniermodus: Grenzwert 1
bis Spindelsteigung = 0: Angabe bezieht sich auf Inkremente
9999999 Spindelsteigung
in 1/100 mm
Befindet sich das AG03/1 außerhalb des Bereichs, der
durch Grenzwert 1 und Grenzwert 2 definiert wird
(Verfahrbereich), ist ein Verfahren nur im Tippbetrieb in
Richtung des Verfahrbereichs möglich.
Achtung! Ist 'Grenzwert 1' gleich 'Grenzwert 1', ist die
Grenzwertüberwachung deaktiviert. Hierbei ist zu
beachten, dass bei Überschreiten der Auflösung des
Absolutgebers ein Sprung der Istposition erfolgt!
Betriebsart Drehzahlmodus: keine Bedeutung
Profibus Kapitel 7.6: Parameter Nr. 1016 dez
-9999999 -1000000 Betriebsart Positioniermodus: Grenzwert 1
bis Spindelsteigung = 0: Angabe bezieht sich auf Inkremente
9999999 Spindelsteigung
in 1/100 mm
Befindet sich das AG03/1 außerhalb des Bereichs, der
durch Grenzwert 1 und Grenzwert 2 definiert wird
(Verfahrbereich), ist ein Verfahren nur im Tippbetrieb in
Richtung des Verfahrbereichs möglich.
Achtung! Ist 'Grenzwert 1' gleich 'Grenzwert 2', ist die
Grenzwertüberwachung deaktiviert. Hierbei ist zu
beachten, dass bei Überschreiten der Auflösung des
Absolutgebers ein Sprung der Istposition erfolgt!
Betriebsart Drehzahlmodus: keine Bedeutung
Profibus Kapitel 7.6: Parameter Nr. 1017 dez
delta Verfahrweg bei Tippbetrieb 1:
-1000000 1600
bis gibt den relativen Verfahrweg an.
Wert positiv  Verfahrrichtung positiv
1000000
Wert negativ  Verfahrrichtung negativ
Spindelsteigung = 0: Angabe bezieht sich auf Inkremente
Spindelsteigung
in 1/100 mm
Profibus Kapitel 7.6: Parameter Nr. 1019 dez
Seite 15 von 36
Beschreibung
╪
0:
╪ 0: Angabe bezieht sich auf Verfahrweg
╪ 0: Angabe bezieht sich auf Verfahrweg
╪ 0: Angabe bezieht sich auf Verfahrweg
Art.Nr. 86673 Änd. Stand 251/15
