7.5.3

Ablaufplan: Betriebsart Positioniermodus

Bedeutet Wechsel von
0 nach 1 und zurück
Bedeutet Wechsel von
1 nach 0 und zurück
X
Bit kann 0 oder 1 sein
Tippen 1/ 2 Ein
STW = 0000 0001 0000 1011
o. x000 0010 0000 1011
Tippen 1/ 2 aktiv
ZSW = 0x0x 1x1x x011 0111

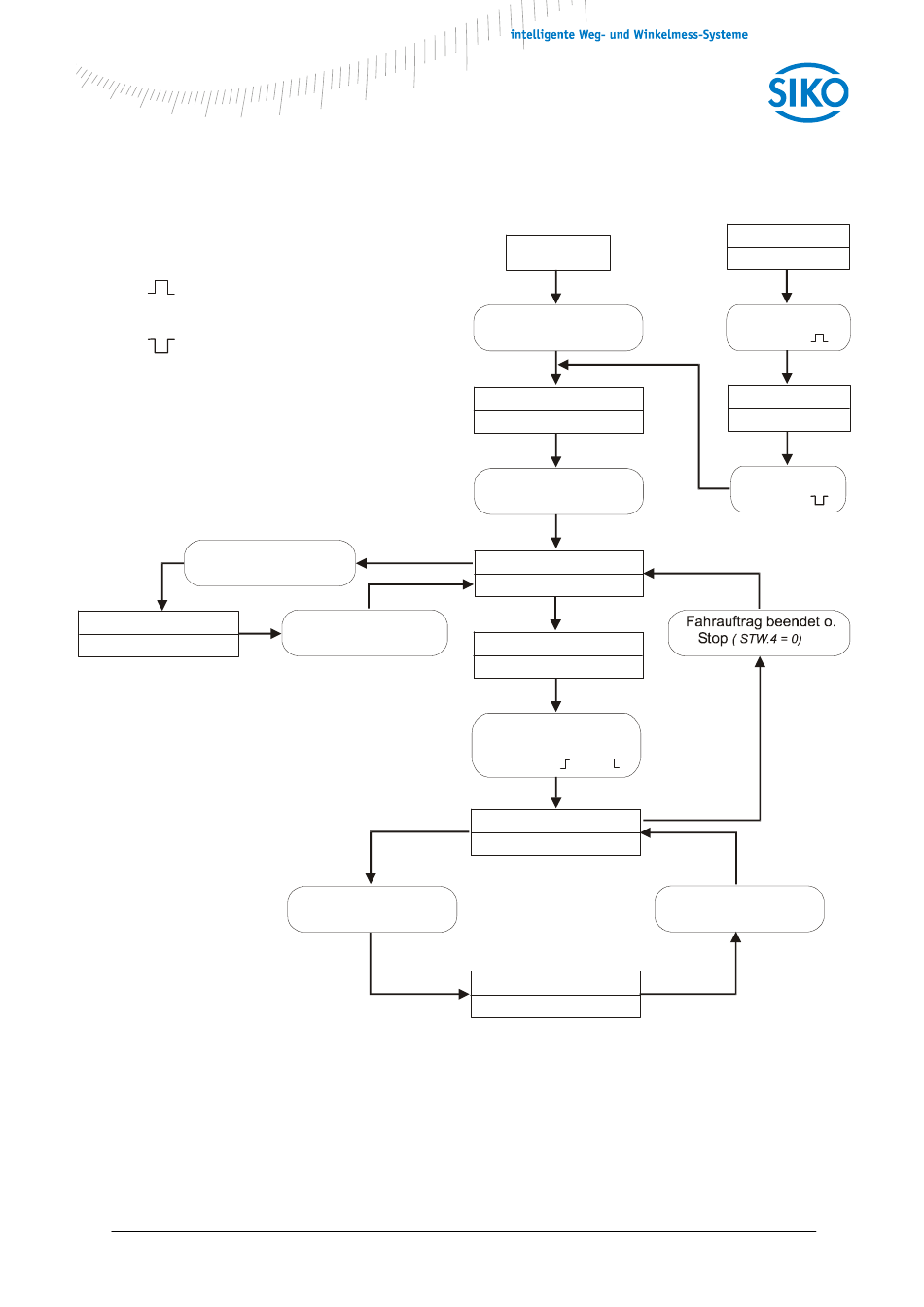

Abb. 13: Ablaufplan Betriebsart Positionieren
AG03/1 (PB) Datum: 08.07.2015
Tippen Aus
STW = 0000 0000 0000 1011
Zwischenhalt
STW.5 = 0
Seite 25 von 36
Start
Versorungsspg. Ein
STW = 0000 0000 0000 0000
Einschaltbereit
ZSW= 0x1x 1x11 x01x 0011
Betrieb freigeben
STW = 0000 0000 0000 1011
Betrieb freigegeben
ZSW = xx1x 1x11 x011 0111
Fahrbereit
ZSW = 101x 1x11 x011 0111
Fahrauftrag aktivieren
STW = 0000 0000 0011 1011
+ STW.6 = oder
Fahrauftrag aktiv
ZSW = 000x 1x1x x011 0111
Fahrauftrag nicht aktiv
ZSW = 101x 1x11 x011 0111
Art.Nr. 86673
Störung
ZSW.3 = 1
Störung quittieren
STW.7 =
Einschaltsperre
ZSW.6 = 1
AUS 1
STW.0 =
Positionierung starten
STW.5 = 1
Änd. Stand 251/15
