3. Hydraulischer Abgleich Heizen/ Kühlen
■
Stetige Ansteuerung (0..100%) des Stellantriebes über Bus-Kommunikation.
Die aktuelle Position (0..100%) kann über den Bus abgefragt werden.
■
Change-Over Mode Ansteuerung (Absperrung, Heizen, Kühlen) des Stellantriebes über
Modbus-Kommunikation. Je Change-Over Mode werden die hydraulischen Abgleich-
werte verwendet.
■

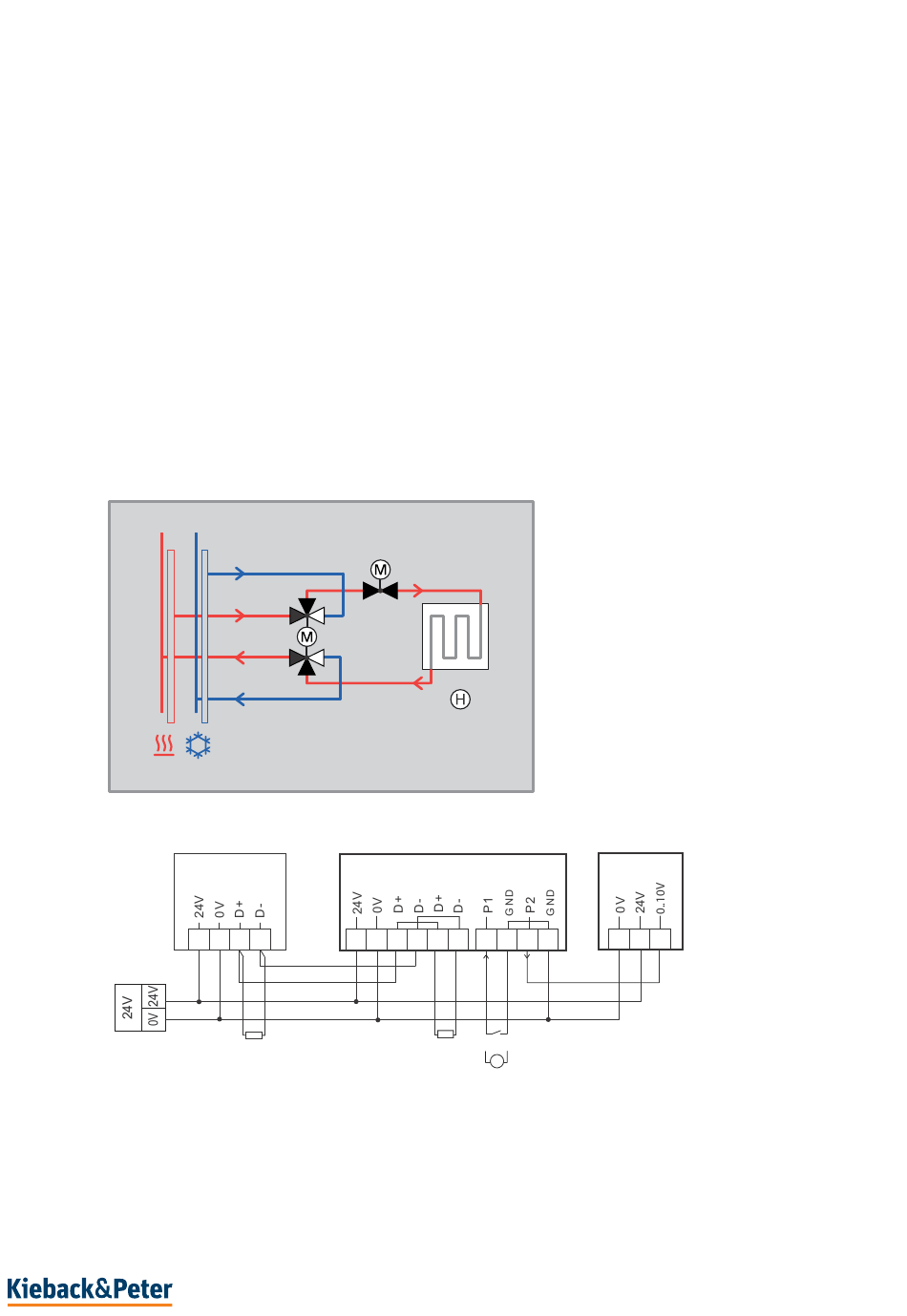

Ansteuerung des Drehstellantriebes DS5 mit MD50-BUS Ausgang P2
Je Change-Over Mode wird als Y-Ausgangssignal der Spannungswert eingestellt.
0 = Absperrung = 5 V
1 = Heizen = 10 V
2 = Kühlen = 0 V
■
Messung des Taupunktes mit Hilfe eines Taupunktwächter *1) bzw. Taupunktsensors
*2).
Anschluss an P1 sowie deren Parametrierung.
00
MASTER
MD50-BUS
1 2 3 4
5 6
7 8 9 10
*1)
H
*2)
3.09-20.385-80-DE | 2022-10-25
DS5
01
1 2 3
40 / 60
