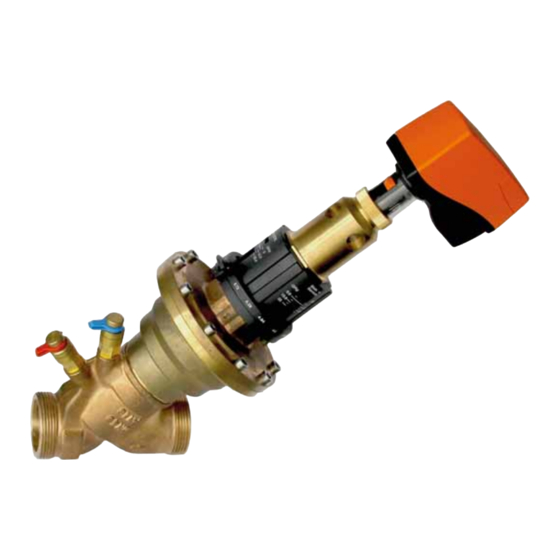

Kieback&Peter MD50 Betriebsanleitung

Kieback&Peter MD50 Betriebsanleitung

Für rbk15..50 und rbq40..50 (cocon qtr40..50)
Vorschau ausblenden Andere Handbücher für MD50:
Inhaltsverzeichnis

Werbung

BETRIEBSANLEITUNG
MD50, MD50-R UND MD50-E STELLANTRIEBE
FÜR RBK15..50 UND RBQ40..50 (COCON QTR40..50)

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Kieback&Peter MD50

  • Seite 1 BETRIEBSANLEITUNG MD50, MD50-R UND MD50-E STELLANTRIEBE FÜR RBK15..50 UND RBQ40..50 (COCON QTR40..50)
  • Seite 2 Dieses Dokument lässt alle Ausgaben mit älterem Datum ungültig werden. Diese Ausgabe unterliegt keiner automatischen Aktualisierung. Änderungen vorbehalten. Die Originalbetriebsanleitung ist in deutscher Sprache verfasst. Die Betriebsanleitungen anderer Sprachen wurden aus dem Deutschen übersetzt. Copyright © 2024 Kieback&Peter GmbH & Co. KG Alle Rechte vorbehalten.
  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhalt Seite Hinweise zu dieser Betriebsanleitung ........5 Gültigkeit der Betriebsanleitung .
  • Seite 4 Instandhaltung ............27 Fehler und Abhilfemaßnahmen .
  • Seite 5: Hinweise Zu Dieser Betriebsanleitung

    RBK15..50 Durchgangs- oder Dreiwegeventile sowie RBQ40..50 (Cocon QTR40..50) Ventile und ausschließlich für diese Stellantriebe und diese Ventile gültig. Für eine bessere Lesbarkeit werden die MD50, MD50-R und MD50-E Stellantriebe im weiteren Text als „Stellantrieb“ bezeichnet. Die RBK15..50 Durchgangs- oder Dreiwegeventile sowie RBQ40..50 (Cocon QTR40..50) Ventile werden im Text als „Ventil“...
  • Seite 6: Sicherheit

    Sicherheit WICHTIG VOR GEBRAUCH SORGFÄLTIG LESEN AUFBEWAHREN FÜR SPÄTERES NACHLESEN 2.1 Erklärung von Sicherheits- und Warnhinweisen Die grundlegenden Sicherheitshinweise umfassen Anweisungen, die grundsätzlich für den sicheren Gebrauch oder für die Einhaltung des sicheren Zustands des Stellantriebs mit Ventil gelten. Die handlungsbezogenen Warnhinweise warnen vor Restgefahren und stehen vor einem gefährli- chen Handlungsschritt.
  • Seite 7: Grundlegende Sicherheitshinweise

    2.2 Grundlegende Sicherheitshinweise Die Sicherheit am Arbeitsplatz hängt von der Aufmerksamkeit, Vorsorge und Vernunft aller beteiligter Personen ab. Um Schäden zu vermeiden, lesen und befolgen Sie die folgenden Sicherheitshinweise, die Sicherheitshinweise in der Nutzungsdokumentation der Komponenten sowie die jeweils gültigen örtlichen Vorschriften.
  • Seite 8: Verantwortung Des Betreibers

    2.3 Verantwortung des Betreibers Der Stellantrieb mit Ventil darf nur in einem technisch ordnungsgemäßen und sicheren Zustand betrieben werden. Der Betreiber hat folgende Punkte zu beachten: ■ Stellen Sie sicher, dass die Betriebsanleitung allen Personen zur Verfügung steht, die Arbeiten am Stellantrieb mit Ventil durchführen.
  • Seite 9: Bestimmungsgemäßer Gebrauch

    Wer darf welche Aufgaben ausführen? Tätigkeit Monteur Elektrofachkraft Montage Ventil montieren Stellantrieb montieren Inbetriebnahme Elektrisch anschließen Antriebsfunktionen anpassen Fehler und Abhilfemaßnahmen je nach Fehlerart Fehlersuche und -behebung Außerbetriebnahme, Demontage und Entsorgung Stellantrieb außer Betrieb neh- Stellantrieb demontieren Ventil demontieren Entsorgung 2.5 Bestimmungsgemäßer Gebrauch ■...
  • Seite 10: Beschreibung

    Beschreibung Der MD50, MD50-R bzw. MD50-E Stellantrieb mit Handverstellung und Automatikkupplung wird mit Durchgangs- und Dreiwegeventilen der Kompaktventilbaureihe RBK15..50 und Kombiventilen RBQ40..50 (Cocon QTR40..50) eingesetzt. Der Stellantrieb MD50-R besitzt zusätzliche eine Stellungsrückmeldung. Der Stellantrieb MD50-E besitzt zusätzliche eine Stellungsrückmeldung und Hilfsschalter.
  • Seite 11: Aufbau

    3.2.2 Aufbau Revisionsdeckel Stopfen / Buchse für Handverstellung Gehäuse Stellungsanzeige / Sicherungsknopf Staubschutzkappe Überwurfmutter Handverstellung (nur im spannungslosen Zustand) Die Aufnahme für einen Inbusschlüssel (4 mm) befindet sich unter dem Stopfen. Der Inbusschlüssel ist nicht im Lieferumfang enthalten. 11 / 38 3.10-09.050-80-DE | 2023-05-12...
  • Seite 12: Technische Daten

    10 mm Stellzeit 22 s/mm Stellkraft 500 N Stellungsrückmeldung nur bei MD50-R und MD50-E 0..10 V DC; 5 mA für 0..100% Stellhub Hilfsschalter nur bei MD50-E: 1 binärer Ausgang, max. 24 V DC; 100 mA Einschaltpunkt einstellbar zulässige Mediumtem- 0..+120 °C...
  • Seite 13: Abmessungen

    Abmessungen M30x1,5 DIN 13 Sonstige Eigenschaften Anzeige LED Anzeige für Betriebsspannung und Status Stellungsanzeige Hubskale Handverstellung nur im spannungslosen Zustand Buchse für Innensechskantschlüssel unter dem Abdeckungsstopfen auf der Antriebshaube, Schlüsselaufnahme 4 mm Ventilblockierschutz optional einschaltbar Kennlinien linear oder gleichprozentig 13 / 38 3.10-09.050-80-DE | 2023-05-12...
  • Seite 14: Rbk15

    3.3 RBK15..50 Ventile 3.3.1 Aufbau Ventilspindel Blindkappe Tor A Tor B AB Tor AB 3.3.2 Technische Daten Ventile RBK15..50(-BK) Nennweite DN15..50 (G 1 1/8.. G 2 3/4) Druckstufe PN 16 Anschluss Außengewinde ISO 228/1 Tore A  AB = modifiziert gleichprozentig bis DN32 Kennlinie RBK..
  • Seite 15 Kompakt-Rotguss-Dreiwegeventil RBK.. mit Stellantrieb MD50 für Wasser bis 120 °C, 16 bar p Stellzeit Anschluss Gewicht (bar) (kg) RBK15/0,63MD50 0,63 12,1 G 1 1/8 1,31 RBK15/1,0MD50 12,1 G 1 1/8 1,31 RBK15/1,6MD50 12,1 G 1 1/8 1,31 RBK15/2,5MD50 12,1 G 1 1/8...
  • Seite 16: Zubehör (Nicht Im Lieferumfang Enthalten)

    Abmessungen RBK.-BK RBK.. Ausführung RBK.. -BK (Durchgangsventil) mit Blindkappe am Tor B G 1 1/8 G 1 1/4 G 1 1/2 G 2 1/4 G 2 3/4 Maße H1 bis H in mm, Anschlussgewinde G in Zoll 3.3.3 Zubehör (nicht im Lieferumfang enthalten) Für Durchgangsventil RBK15..50-BK werden zwei Anschlussteile und für Dreiwegeventil RBK15..50 werden drei Anschlussteile benötigt! Z210...
  • Seite 17: Rbq40

    Anschluss eines geeigneten Messgeräts zur Messung des Diffe- renzdrucks über dem Ventil ACHTUNG Werden die RBQ40..50 (Cocon QTR40..50) Ventile mit einen MD50, MD50-E oder MD50-R Stellan- trieb angesteuert ist der Adapter Z223 zwingend erforderlich. 3.4.2 Technische Daten RBQ40..50 (Cocon QTR40..50) Ventile Mediumtemperatur -20..+120 °C...
  • Seite 18: Zubehör (Nicht Im Lieferumfang Enthalten)

    RBQ40 (QTR40): 124 RBQ40 (QTR40): 335 HINWEIS Weitere Informationen zu den Kombiventilen finden Sie in der Produktbeschreibung "RBQ15..100" Datenblatt 3.10-20.000-01. 3.4.3 Zubehör (nicht im Lieferumfang enthalten) Z223 Adapter für RBQ40..50 (Cocon QTR40..50) und Stellantrieb MD50 3.10-09.050-80-DE | 2023-05-12 18 / 38...
  • Seite 19: Lieferumfang, Transport Und Lagerung

    ■ MD50, MD50-R oder MD50-E Stellantrieb ■ RBK15..50 Durchgangs- oder Dreiwegeventil ■ Betriebsanleitung "MD50, MD50-R und MD50-E Stellantrieb für RBK15..50 und RBQ40..50 (Cocon QTR40..50) Ventile" ■ Montagehinweis "MD50" oder "MD50-E, MD50-R" Anschlussteile für RBK15..50 nicht im Standardlieferumfang enthalten. Adapter für Z223 für RBQ40..50 (Cocon QTR40..50) erforderlich, nicht im Standardlieferumfang enthalten.
  • Seite 20: Montage

    Montage 5.1 Montagebedingungen ■ Vorhandene Schutzkappen an den Ventiltoren sind vor der Ventilmontage zu entfernen. ■ Bei der Montage dürfen keine Fette oder Öle verwendet werden, diese können die Ventilabdich- tungen zerstören. ■ Das Rohrleitungssystem und der Armatureninnenraum müssen frei von Fremdkörpern, Schmutzpartikeln sowie Fett und Ölreste sein, gegebenenfalls rausspülen.
  • Seite 21: Stellantrieb Auf Ein Rbk15

    5.2 Stellantrieb auf ein RBK15..50 Ventil montieren ► Es sind alle Einbaulagen des Stellantriebs erlaubt, in denen die Kabelführung nach unten erfolgt. ► ACHTUNG! Stellantrieb nicht ohne Ventil betreiben. ► Stellantrieb auf den Gewindeanschluss des Ventils setzen. ► ACHTUNG! Keine Rohrzange verwenden. Stellantrieb und Ventil können beschädigt werden. ►...
  • Seite 22: Stellantrieb Auf Ein Rbq40

    5.3 Stellantrieb auf ein RBQ40..50 (Cocon QTR40..50) Ventil montieren 24 Nm 17 mm 12 mm 8 mm 40 Nm 8 Nm 2,5 mm 46 mm Z223 ► Schutzhülse des Ventils mit einem Maulschlüssel der Größe 17 mm demontieren. ► Spindeladapter (Bestandteil von Z223) montieren. ►...
  • Seite 23: Antrieb Anschließen Und In Betrieb Nehmen

    0 V AC/DC 24 V DC 24 V AC/DC 0 V DC 0/2..10 V DC 0 V DC 0..10 V DC, 5 mA ACHTUNG Der Ausgang K1 am MD50-E darf nicht ohne Koppelrelais betrieben werden! 23 / 38 3.10-09.050-80-DE | 2023-05-12...
  • Seite 24: Punkt- Oder 3-Punkt-Ansteuerung

    0 V AC/DC 24 V AC/DC 24 V AC/DC ACHTUNG Bei der 3-Punkt-Anteuerung ist bei den Stellantrieb MD50-E und MD50-R die Stellungsrückmeldung bzw. Hilfsschalter ohne Funktion. HINWEIS Für die 2-Punkt- und 3-Punkt-Ansteuerung ist eine Stellrichtungsumkehr möglich. Die Stellrichtungs- umkehr ist durch Vertauschen der Zuleitungen zu den Klemmen 2 und 3 am Stellantrieb oder Einstel- lung DIP-Schalter 3 möglich.
  • Seite 25: Inbetriebnahme

    ACHTUNG Beim Einschalten des Stellantriebs können kurzzeitig folgende Spitzenlasten entstehen: bis zu 10 A (MD50-E), bis zu 8 A (MD50 und MD50-R). Um Störungen oder Schäden an schaltenden Bauteilen (zum Beispiel Reglerausgang) zu vermeiden, sind diese auf eine entsprechende Leistungsfähigkeit zu überprüfen.
  • Seite 26: Stellantriebsfunktionen Anpassen

    6.3 Stellantriebsfunktionen anpassen Die Stellantriebsfunktionen werden mit den Schaltern (A) 1 bis 6 unter der Anschlussabdeckung angepasst. Funktion Schalterstellung ON Schalter (A) Funktion Schalterstellung OFF (Werkseinstellung) Neuinitialisierung ON->OFF/ OFF ->ON Neuinitialisierung ON->OFF/ OFF ->ON Schaltposition Hilfsschalter aktiv Schaltposition Hilfsschalter inaktiv gleichprozentige Kennlinie lineare Kennlinie Invertierung (Yin):...
  • Seite 27: Instandhaltung

    Schalter 5 (nur bei MD50-E): Einstellung der Hilfsschalterposition Der Einschaltpunkt des Hilfsschalters kann auf jede beliebige Position des Stellhubes eingestellt werden. Der Schaltvorgang wird ausgelöst, wenn der eingestellte Wert erreicht wird. Der Schalter bleibt solange geschlossen, wie der eingestellte Schaltpunkt erreicht bzw. unterschritten ist.
  • Seite 28: Fehler Und Abhilfemaßnahmen

    Fehler und Abhilfemaßnahmen WARNUNG Heiße bzw. kalte Oberflächen! Wenn ein Hard- oder Softwarefehler vorliegt, kann es zu einer unerwarteten Stellbewegung und zum Öffnen des Ventils kommen. Schwere Verbrennungen bzw. Unterkühlungen beim Kontakt mit heißen bzw. kalten Oberflächen an Ventilen und Rohrleitungen sind möglich. ►...
  • Seite 29: Außerbetriebnahme, Demontage Und Entsorgung

    10 Außerbetriebnahme, Demontage und Entsorgung 10.1 Handverstellung ACHTUNG Die Handverstellung darf nur im montierten Zustand genutzt werden. ► Stellantrieb spannungslos schalten. ► Abdeckungsstopfen aufklappen. ► Mittels Innensechskantschlüssel (Schlüsselaufnahme 4 mm) kann der Stellantrieb in jede beliebige Position verstellt werden. HINWEIS Nach Beendigung einer Handverstellung muss eine Initialisierung durchgeführt werden.
  • Seite 30: Demontage Des Stellantriebes Vom Ventil Rbk15

    10.2.1 Demontage des Stellantriebes vom Ventil RBK15..50 180° ► Den Stellantrieb mit einem Stellsignal in die mittlere Position fahren. ► Den Stellantrieb in den spannungslosen Zustand bringen und alle elektrischen Leitungen demontieren. ► ACHTUNG! Keine Rohrzange verwenden. Stellantrieb und Ventil können beschädigt werden. ►...
  • Seite 31: Demontage Des Stellantriebes Vom Ventil Rbq40

    10.2.2 Demontage des Stellantriebes vom Ventil RBQ40..50 (Cocon QTR40..50) ► Den Stellantrieb mit einem Stellsignal in die mittlere Position fahren. ► Den Stellantrieb in den spannungslosen Zustand bringen und alle elektrischen Leitungen demontieren. ► ACHTUNG! Keine Rohrzange verwenden. Stellantrieb und Ventil können beschädigt werden. ►...
  • Seite 32: Ansprechpartner

    11 Ansprechpartner Bestellung und Fragen Zur Aufgabe einer Bestellung, für technische Informationen oder bei Fragen und Problemen kontak- tieren Sie Ihren Kieback&Peter-Ansprechpartner. Reparaturservice Sollte Ihr Gerät einmal einen Defekt haben, wenden Sie sich zunächst ebenfalls an Ihren Kieback&Peter-Ansprechpartner, um das weitere Vorgehen abzuklären. Reparaturanfragen müssen von einem Lieferschein begleitet sein, in dem der Defekt nachvollziehbar beschrieben ist und der eine Kontaktadresse für mögliche Nachfragen enthält.
  • Seite 33: Konformitätserklärung

    12 Konformitätserklärung 33 / 38 3.10-09.050-80-DE | 2023-05-12...
  • Seite 34 3.10-09.050-80-DE | 2023-05-12 34 / 38...
  • Seite 35 35 / 38 3.10-09.050-80-DE | 2023-05-12...
  • Seite 36 3.10-09.050-80-DE | 2023-05-12 36 / 38...
  • Seite 37: Index

    13 Index Ansprechpartner ............... . . 32 Außerbetriebnahme .
  • Seite 38 3.10-09.050-80-DE | 2023-05-12 38 / 38...
