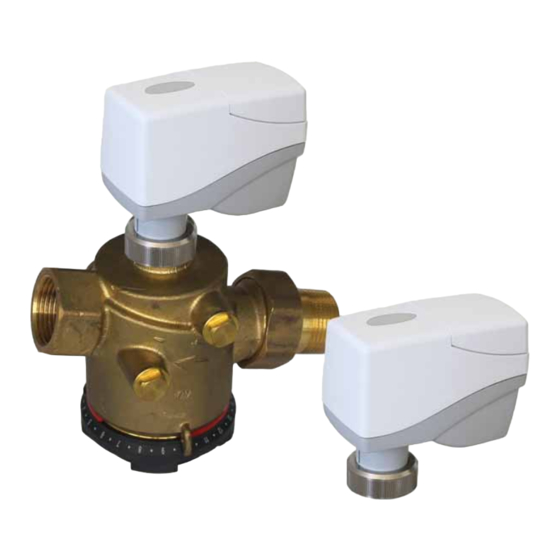

- Seite 1 BETRIEBSANLEITUNG MD15-Q KLEINSTELLANTRIEB FÜR RBQ15..32 2-WEGE- KOMBIVENTILE...
- Seite 2 Dieses Dokument lässt alle Ausgaben mit älterem Datum ungültig werden. Diese Ausgabe unterliegt keiner automatischen Aktualisierung. Änderungen vorbehalten. Die Originalbetriebsanleitung ist in deutscher Sprache verfasst. Die Betriebsanleitungen anderer Sprachen wurden aus dem Deutschen übersetzt. Copyright © 2022 Kieback&Peter GmbH & Co. KG Alle Rechte vorbehalten.
- Seite 3 Inhaltsverzeichnis Inhalt Seite Hinweise zu dieser Betriebsanleitung ........5 Gültigkeit der Betriebsanleitung .
- Seite 4 Außerbetriebnahme, Demontage und Entsorgung ......22 10.1 Handverstellung ............22 10.2 Stellantrieb außer Betrieb nehmen und demontieren .
- Seite 5 Diese Betriebsanleitung ist ein Bestandteil des MD15-Q Kleinstellantriebes für RBQ15..32MD15-Q 2-Wege-Kombiventile und ausschließlich für diesen Kleinstellantrieb und diese Ventile gültig. Für eine bessere Lesbarkeit wird der MD15-Q Kleinstellantrieb im weiteren Text als „Stellantrieb“ bezeichnet. Die RBQ15..32MD15-Q 2-Wege-Kombiventile werden im Text als „Ventil“ benannt.
- Seite 6 Sicherheit WICHTIG VOR GEBRAUCH SORGFÄLTIG LESEN AUFBEWAHREN FÜR SPÄTERES NACHLESEN 2.1 Erklärung von Sicherheits- und Warnhinweisen Die grundlegenden Sicherheitshinweise umfassen Anweisungen, die grundsätzlich für den sicheren Gebrauch oder für die Einhaltung des sicheren Zustands des Stellantriebs mit Ventil gelten. Die handlungsbezogenen Warnhinweise warnen vor Restgefahren und stehen vor einem gefährli- chen Handlungsschritt.
- Seite 7 2.2 Grundlegende Sicherheitshinweise Die Sicherheit am Arbeitsplatz hängt von der Aufmerksamkeit, Vorsorge und Vernunft aller beteiligter Personen ab. Um Schäden zu vermeiden, lesen und befolgen Sie die folgenden Sicherheitshinweise, die Sicherheitshinweise in der Nutzungsdokumentation der Komponenten sowie die jeweils gültigen örtlichen Vorschriften.
- Seite 8 2.3 Verantwortung des Betreibers Der Stellantrieb mit Ventil darf nur in einem technisch ordnungsgemäßen und sicheren Zustand betrieben werden. Der Betreiber hat folgende Punkte zu beachten: ■ Stellen Sie sicher, dass die Betriebsanleitung allen Personen zur Verfügung steht, die Arbeiten am Stellantrieb mit Ventil durchführen.
- Seite 9 Ventil können unvorhergesehene Gefahren zur Folge haben und sind aus diesem Grund nicht erlaubt. Beschreibung Der MD15-Q ist ein Kleinstellantrieb für stetige Regelungen in Zonen-Nachbehandlungsgeräten für Heizungs-, Lüftungs- und Klimaanlagen. Er wird mit einem 2-Wege-Kombiventil RBQ15..32 mit auto- matischer differenzdruckunabhängiger Durchflussregelung (hydraulischer Abgleich) eingesetzt.
- Seite 10 3.2 Stellantrieb 3.2.1 Aufbau Revisionsdeckel Stopfen / Buchse für Handverstellung Gehäuse Stellungsanzeige Überwurfmutter Handverstellung (nur im spannungslosen Zustand) Die Aufnahme für einen Inbusschlüssel (4 mm) befindet sich unter dem Stopfen. Der Inbusschlüssel ist nicht im Lieferumfang enthalten. 3.09-25.415-80-DE | 2022-10-13 10 / 26...
- Seite 11 3.2.2 Technische Spezifikationen Nennspannung 24 V AC ±10 %; 50/60 Hz; 24 V DC ±10 % Dimensionierung 3,7 VA (24 V AC); 1,7 W (24 V DC) Leistungsaufnahme nominal: 2,5 VA (24 V AC); 1,3 W (24 V DC) Ruhemodus: 0,7 VA (AC); 0,3 W (DC) Einschaltstrom max.
- Seite 12 Abmessungen 86,5 48,5 M30x1,5 DIN 13 Sonstige Eigenschaften Anzeige LED Anzeige für Betriebsspannung und Status Stellungsanzeige Hubskale Handverstellung nur im spannungslosen Zustand Buchse für Innensechskantschlüssel unter dem Abdeckungsstopfen auf der Antriebshaube, Schlüsselaufnahme 4 mm Ventilblockierschutz optional einschaltbar Kennlinien- entsprechenden der Voreinstellung des Ventils einstellbar kompensation 3.09-25.415-80-DE | 2022-10-13 12 / 26...
- Seite 13 3.3 Zwei-Wege-Kombiventile RBQ15..32 Kombiventile zur automatischen differenzdruckunabhängigen Durchflussregelung (hydraulischer Abgleich). 3.3.1 Typen Volumenstrom- Regelbereich Anschluss Gewicht bereich [l/h] [kPa] [kg] [Zoll] RBQ15/0,5 30..210 20..400 G 3/4; Rp 1/2 0,45 RBQ15/1,1 90..450 20..400 G 3/4; Rp 1/2 0,45 RBQ15/1,8 150..1050 20..400 G 3/4;...
- Seite 14 3.3.3 Abmessungen p [bar] L1 [mm] L2 [mm] h1 [mm] G [Zoll] R [Zoll] Rp [Zoll] 98,5 G 3/4 R 1/2 Rp 1/2 0,2..4 20 (150..1050 l/h) R 3/4 Rp 3/4 0,2..4 20 (130..1300 l/h) 85,5 117,5 54,5 R 3/4 Rp 3/4 0,15..4 G 1 1/4...
- Seite 15 Einzelprodukt ausgeliefert werden. Zum maximalen Lieferumfang gehören: ■ MD15-Q Stellantrieb ■ RBQ15..32 Kombiventil ■ Betriebsanleitung MD15-Q Kleinstellantrieb für RBQ15..32 2-Wege-Kombiventile ■ Montagehinweis MD15-Q Transport ► Stellantrieb, Ventil inkl. Ventilzubehör in einer geeigneten Verpackung transportieren. ► Stöße und mechanische Beschädigungen vermeiden.
- Seite 16 Montage 5.1 Montagebedingungen ■ Vorhandene Schutzkappen an den Ventiltoren sind vor der Ventilmontage zu entfernen. ■ Bei der Montage dürfen keine Fette oder Öle verwendet werden, diese können die Ventilabdich- tungen zerstören. ■ Das Rohrleitungssystem und der Armatureninnenraum müssen frei von Fremdkörpern, Schmutzpartikeln sowie Fett und Ölreste sein, gegebenenfalls rausspülen.
- Seite 17 ACHTUNG! Keine Rohrzange verwenden. Stellantrieb und Ventil können beschädigt werden. ► Überwurfmutter handfest anziehen. Antrieb anschließen und in Betrieb nehmen 6.1 Anschlussbild Stetige Ansteuerung MD15-Q BU BN 0 V AC/DC 24 V AC/DC 0/2..10 V DC 17 / 26 3.09-25.415-80-DE | 2022-10-13...
- Seite 18 6.2 Inbetriebnahme ACHTUNG Beim Einschalten des Stellantriebs können Spitzenlasten von bis zu 8 A entstehen. Um Störungen oder Schäden an schaltenden Bauteilen (zum Beispiel Reglerausgang) zu vermeiden, sind diese auf eine entsprechende Leistungsfähigkeit zu überprüfen. 6-ON 5-ON ► Elektrischen Anschluss des Stellantriebs als feste Installation ausführen. ►...
- Seite 19 6.3 Antriebsfunktionen anpassen Ventilfunktionen Die Ventilfunktionen werden mit den Schaltern (A) 1 bis 6 unter der Anschlussabdeckung angepasst. Funktion Schalterstellung ON Schalter (A) Funktion Schalterstellung OFF Volumenstrombereich RBQxx (ON) Volumenstrombereich RBQxx (OFF) Volumenstrombereich RBQxx (ON) Volumenstrombereich RBQxx (OFF) lineare Kennlinie gleichprozentige Kennlinie Stellrichtung 100..0% Stellrichtung 0..100%...
- Seite 20 Schalter 5 und Schalter 6: Zur Anpassung des MD15-Q an die Voreinstellung des Volumenstrombereiches der RBQ15..32 nach folgender Tabelle: eingestellter Volumen- Schalter 5 Schalter 6 strombereich Ventil [l/h] RBQ15/0,5 30..90 91..210 30..210 l/h RBQ15/1,1 90..150 151..450 90..450 l/h RBQ15/1,8 150..300 301..1050...
- Seite 21 Fehler und Abhilfemaßnahmen WARNUNG Heiße bzw. kalte Oberflächen! Wenn ein Hard- oder Softwarefehler vorliegt, kann es zu einer unerwarteten Stellbewegung und zum Öffnen des Ventils kommen. Schwere Verbrennungen bzw. Unterkühlungen beim Kontakt mit heißen bzw. kalten Oberflächen an Ventilen und Rohrleitungen sind möglich. ►...
- Seite 22 10 Außerbetriebnahme, Demontage und Entsorgung 10.1 Handverstellung ACHTUNG Die Handverstellung darf nur im montierten Zustand genutzt werden. ► Stellantrieb spannungslos schalten. ► Abdeckungsstopfen aufklappen. ► Mittels Innensechskantschlüssel (Schlüsselaufnahme 4 mm) kann der Stellantrieb in jede beliebige Position verstellt werden. ACHTUNG Wird die Spindelposition über die Handverstellung bis zum Ansprechen der Rutschkupplung in der oberen oder unteren Endlage verstellt, ist der Innensechskantschlüssel eine halbe Umdrehung zurückzudrehen!
- Seite 23 10.2.1 Demontage des Stellantriebes von RBQ 15..32 100% ► Den Stellantrieb mit einem Stellsignal in die obere Position fahren. ► Den Stellantrieb in den spannungslosen Zustand bringen und alle elektrischen Leitungen lösen. ► ACHTUNG! Keine Rohrzange verwenden. Stellantrieb und Ventil können beschädigt werden. ►...
- Seite 24 11 Ansprechpartner Bestellung und Fragen Zur Aufgabe einer Bestellung, für technische Informationen oder bei Fragen und Problemen kontak- tieren Sie Ihren Kieback&Peter-Ansprechpartner. Reparaturservice Sollte Ihr Gerät einmal einen Defekt haben, wenden Sie sich zunächst ebenfalls an Ihren Kieback&Peter-Ansprechpartner, um das weitere Vorgehen abzuklären. Reparaturanfragen müssen von einem Lieferschein begleitet sein, in dem der Defekt nachvollziehbar beschrieben ist und der eine Kontaktadresse für mögliche Nachfragen enthält.
- Seite 25 12 Konformitätserklärung 25 / 26 3.09-25.415-80-DE | 2022-10-13...
- Seite 26 13 Index Ansprechpartner ............... . . 24 Außerbetriebnahme.
