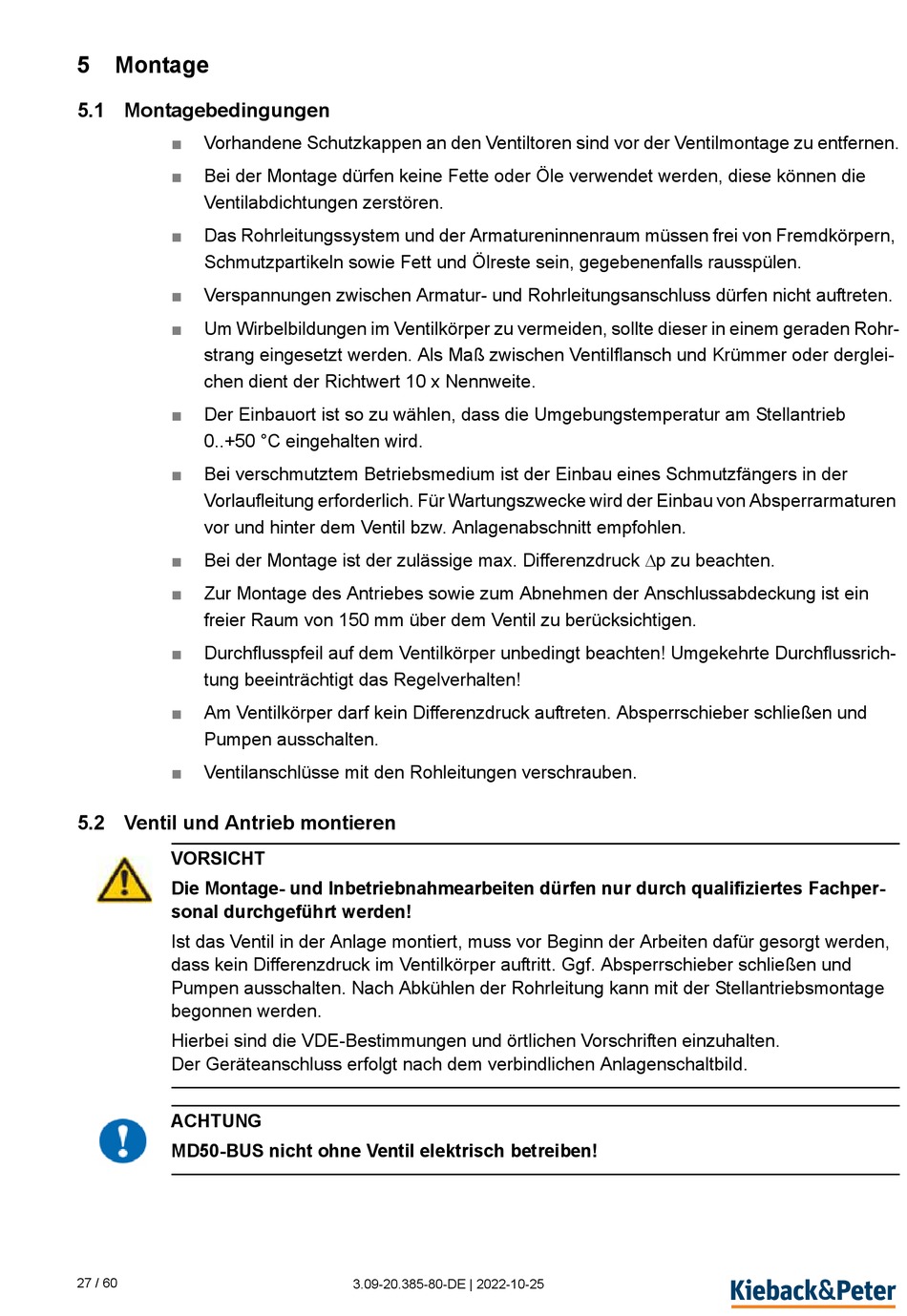

5
Montage
5.1 Montagebedingungen
■
Vorhandene Schutzkappen an den Ventiltoren sind vor der Ventilmontage zu entfernen.
■
Bei der Montage dürfen keine Fette oder Öle verwendet werden, diese können die
Ventilabdichtungen zerstören.
■
Das Rohrleitungssystem und der Armatureninnenraum müssen frei von Fremdkörpern,
Schmutzpartikeln sowie Fett und Ölreste sein, gegebenenfalls rausspülen.
■
Verspannungen zwischen Armatur- und Rohrleitungsanschluss dürfen nicht auftreten.
■
Um Wirbelbildungen im Ventilkörper zu vermeiden, sollte dieser in einem geraden Rohr-
strang eingesetzt werden. Als Maß zwischen Ventilflansch und Krümmer oder derglei-
chen dient der Richtwert 10 x Nennweite.
■
Der Einbauort ist so zu wählen, dass die Umgebungstemperatur am Stellantrieb
0..+50 °C eingehalten wird.
■
Bei verschmutztem Betriebsmedium ist der Einbau eines Schmutzfängers in der
Vorlaufleitung erforderlich. Für Wartungszwecke wird der Einbau von Absperrarmaturen
vor und hinter dem Ventil bzw. Anlagenabschnitt empfohlen.
Bei der Montage ist der zulässige max. Differenzdruck p zu beachten.
■
■
Zur Montage des Antriebes sowie zum Abnehmen der Anschlussabdeckung ist ein
freier Raum von 150 mm über dem Ventil zu berücksichtigen.
■
Durchflusspfeil auf dem Ventilkörper unbedingt beachten! Umgekehrte Durchflussrich-
tung beeinträchtigt das Regelverhalten!
■
Am Ventilkörper darf kein Differenzdruck auftreten. Absperrschieber schließen und
Pumpen ausschalten.
■
Ventilanschlüsse mit den Rohleitungen verschrauben.
5.2 Ventil und Antrieb montieren
VORSICHT
Die Montage- und Inbetriebnahmearbeiten dürfen nur durch qualifiziertes Fachper-
sonal durchgeführt werden!
Ist das Ventil in der Anlage montiert, muss vor Beginn der Arbeiten dafür gesorgt werden,
dass kein Differenzdruck im Ventilkörper auftritt. Ggf. Absperrschieber schließen und
Pumpen ausschalten. Nach Abkühlen der Rohrleitung kann mit der Stellantriebsmontage
begonnen werden.
Hierbei sind die VDE-Bestimmungen und örtlichen Vorschriften einzuhalten.
Der Geräteanschluss erfolgt nach dem verbindlichen Anlagenschaltbild.
ACHTUNG
!
MD50-BUS nicht ohne Ventil elektrisch betreiben!
27 / 60
3.09-20.385-80-DE | 2022-10-25
