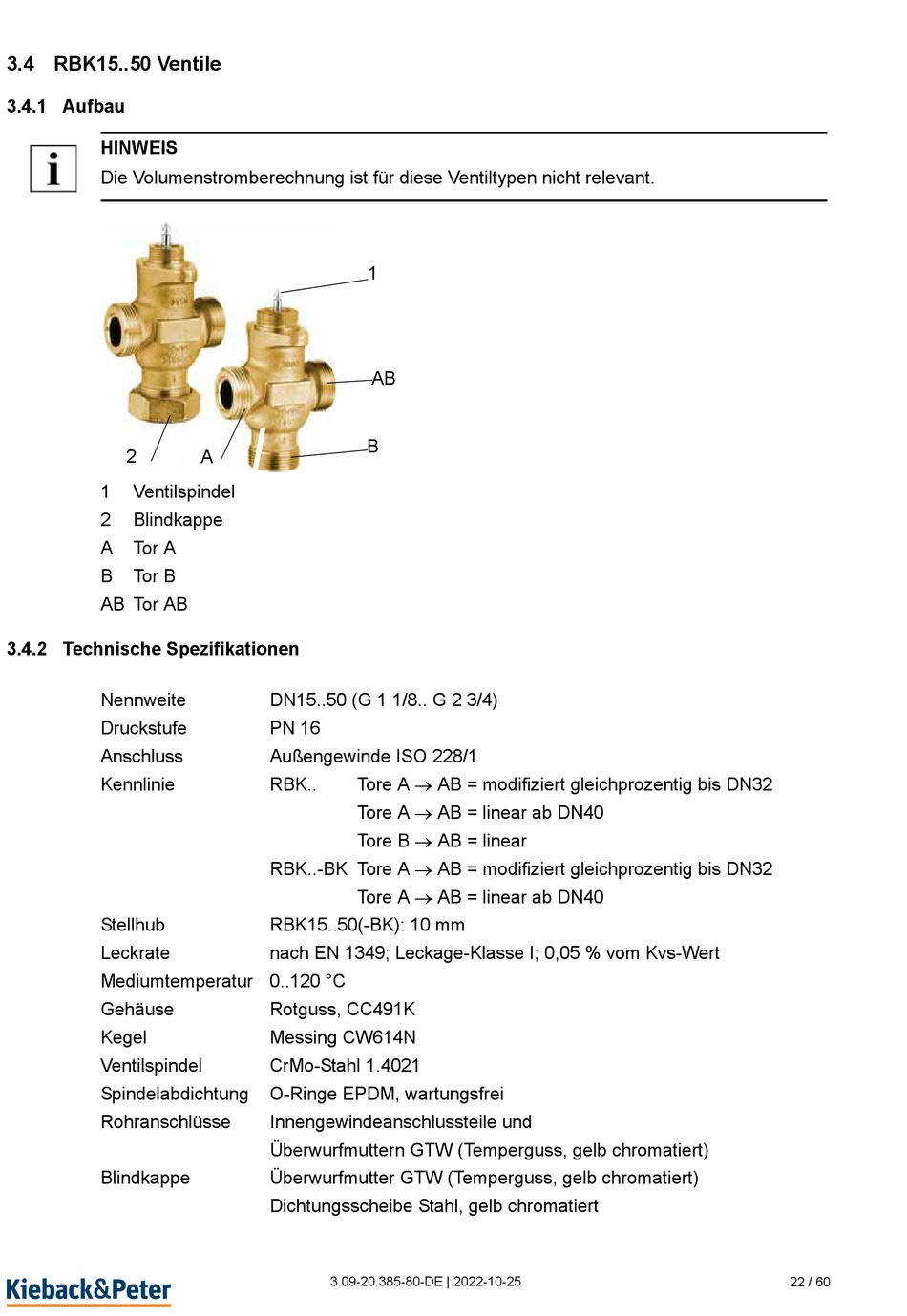

3.4 RBK15..50 Ventile
3.4.1 Aufbau
HINWEIS
Die Volumenstromberechnung ist für diese Ventiltypen nicht relevant.
2
1
Ventilspindel
2
Blindkappe
A
Tor A
B
Tor B
AB Tor AB
3.4.2 Technische Spezifikationen
Nennweite
Druckstufe
Anschluss
Kennlinie
Stellhub
Leckrate
Mediumtemperatur 0..120 °C
Gehäuse
Kegel
Ventilspindel
Spindelabdichtung
Rohranschlüsse
Blindkappe
1
AB
B
A
DN15..50 (G 1 1/8.. G 2 3/4)
PN 16
Außengewinde ISO 228/1
Tore A AB = modifiziert gleichprozentig bis DN32
RBK..
Tore A AB = linear ab DN40
Tore B AB = linear
RBK..-BK Tore A AB = modifiziert gleichprozentig bis DN32
Tore A AB = linear ab DN40
RBK15..50(-BK): 10 mm
nach EN 1349; Leckage-Klasse I; 0,05 % vom Kvs-Wert
Rotguss, CC491K
Messing CW614N
CrMo-Stahl 1.4021
O-Ringe EPDM, wartungsfrei
Innengewindeanschlussteile und
Überwurfmuttern GTW (Temperguss, gelb chromatiert)
Überwurfmutter GTW (Temperguss, gelb chromatiert)
Dichtungsscheibe Stahl, gelb chromatiert
3.09-20.385-80-DE | 2022-10-25
22 / 60
