6
Elektrischer Anschluss und Inbetriebnahme
6.1 Verdrahtungshinweise
Setzen Sie paarweise verdrillte, abgeschirmte Anschlussleitungen ein.
Als Netzwerktopologie ist eine Linienstruktur (keine Sterntopologie) zwingend
notwendig. Um die optimale Signalquilität zu gewährleisten, vermeiden Sie Stichlei-
tungen. Wenn Sie Stichleitungen verdrahtungstechnisch nicht vermeiden können, sind
Stichleitungen mit einer Leitungslänge von max. 2 m zulässig.
Installieren Sie am Anfang und am Ende der Kommunikationsleitung ein Abschlusswi-
derstand von 120 Ohm zwischen den beiden Datenleitungen (D+ und D-).
Um die Signalqualität zu verbessern, aktivieren Sie vorzugsweise am Bus-Master ein
Bias-Netzwerk.
Die empfohlene Anzahl der Busteilnehmer innerhalb eines Segments beträgt bis zu 32,
die maximale Anzahl beträgt 64.
Stellen Sie eine einheitliche Verdrahtung der Signale D+ und D- für alle Bus-Teilnehmer
sicher.
Der Kleinstellantrieb MD50-BUS stellt im Netzwerk eine Buslast von 1/8 Unit Load dar.

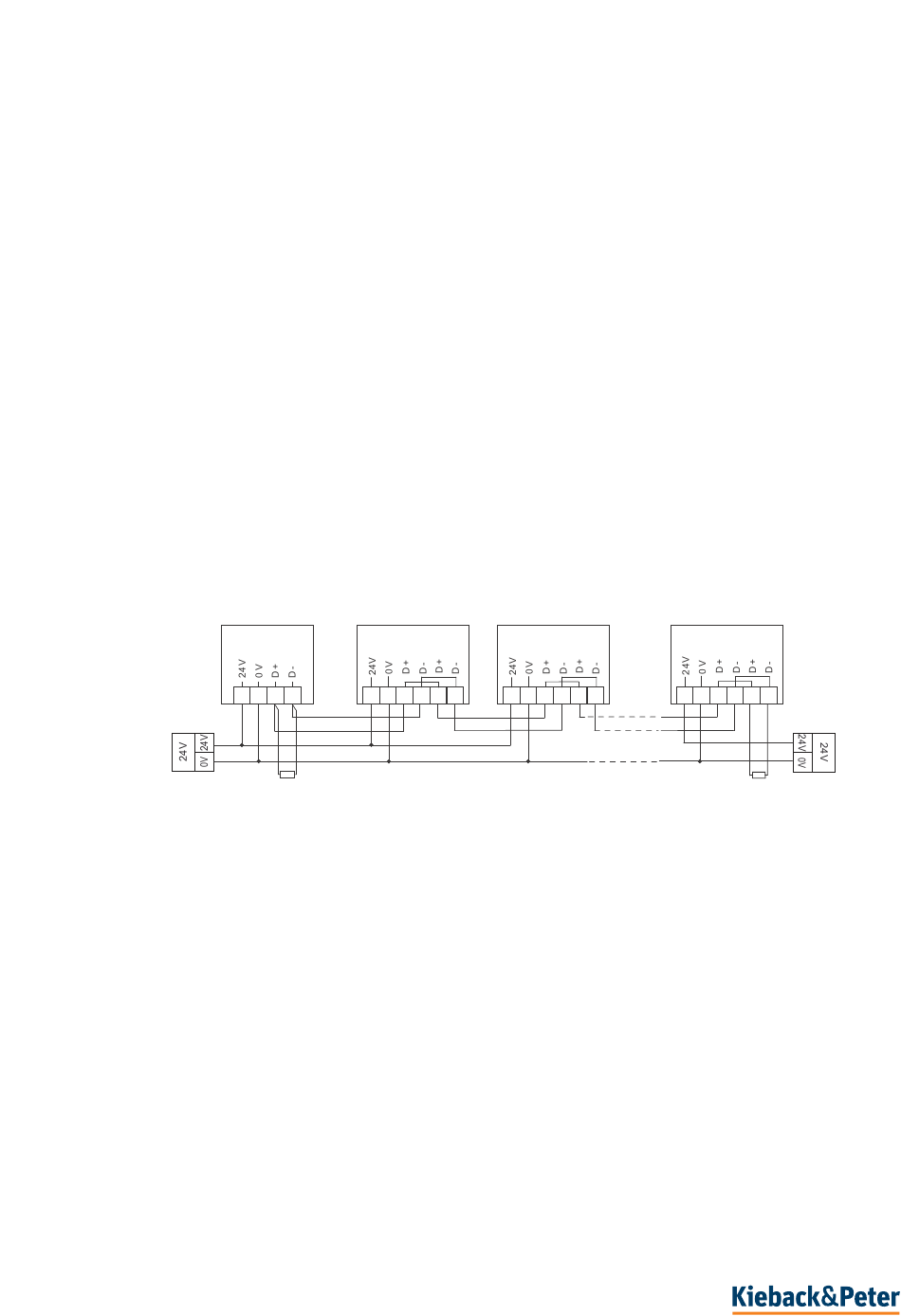

Bus-Topologie
MASTER
29 / 60
01
00
MD50-BUS
1 2 3 4
5 6
3.09-20.385-80-DE | 2022-10-25
02
MD50-BUS
1 2 3 4
5 6
nn
MD50-BUS
1 2 3 4
5 6
