6.
Geräteübersicht
6.1
Vorderseite blue'Log

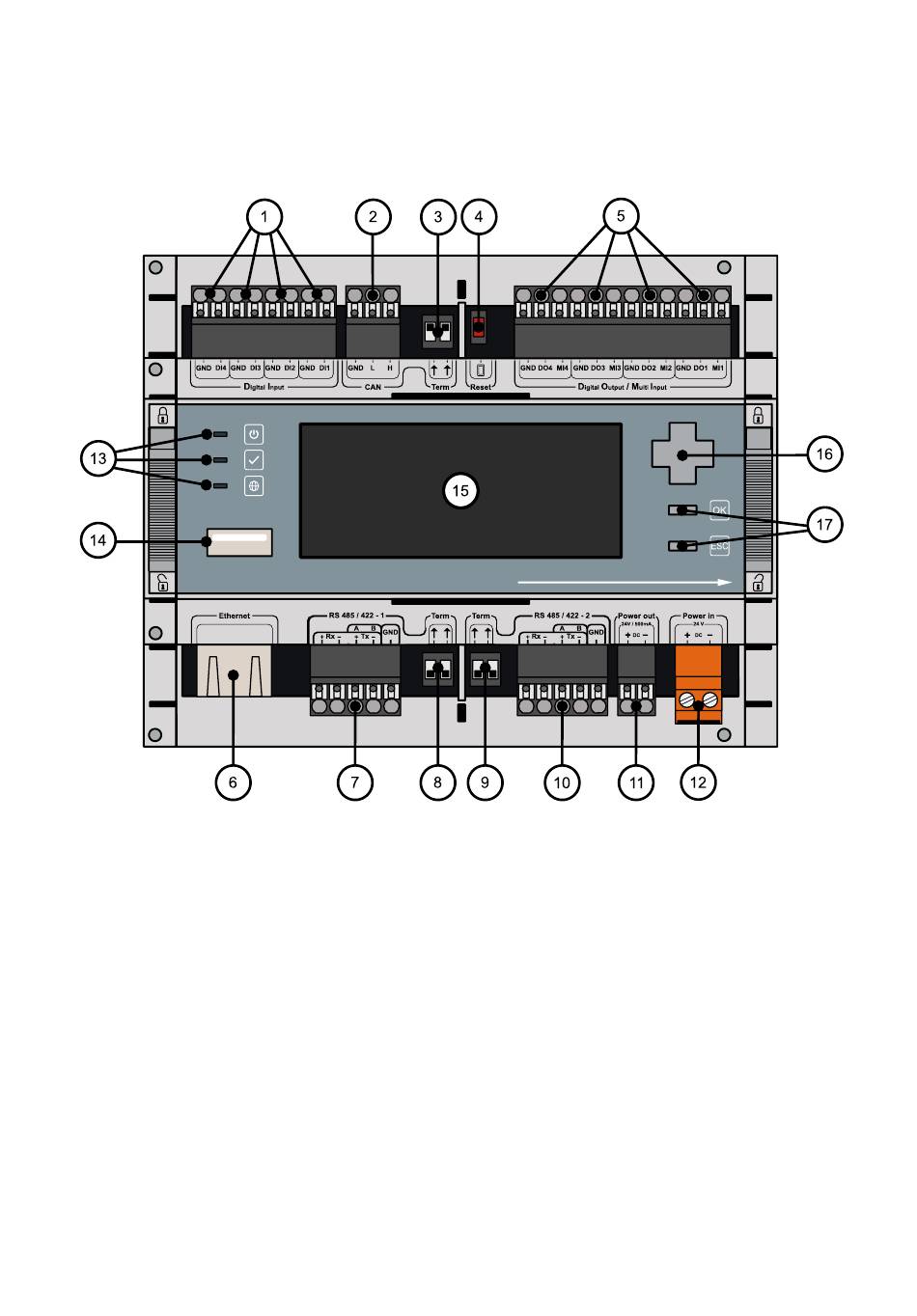

Abb. 1: Geräteübersicht Vorderseite blue'Log
Digital Input (DI1 – DI4)
(1)
(2)
CAN
(3)
Terminierung CAN
(4)
Reset
(5)
Digital Output / Multi Input
(DO1 – DO4, MI1 – MI4)
(6)
Ethernet
(7)
RS485 -1
(8)
Terminierung RS 485 - 1
blue'Log XM / XC
(9)
Terminierung RS 485 - 2
(10)
RS485- 2
(11)
Power Out (24V DC / 500mA)
(12)
Power In (24 V DC)
(13)
LEDs: Power, Status, Online
(14)
USB-Schnittstelle
(15)
Display
(16)
Steuerkreuz
(17)
Taster: OK, ESC
9 | 24
