4.4.1
Analogeingang
Die Analogeingänge sind konfigurierbar als:
- Spannungseingang (DC): 0...10 V
- Stromeingang 0...20 mA
- Widerstandsmesseingang für eine PT1000 Zweidrahtmessung
N L

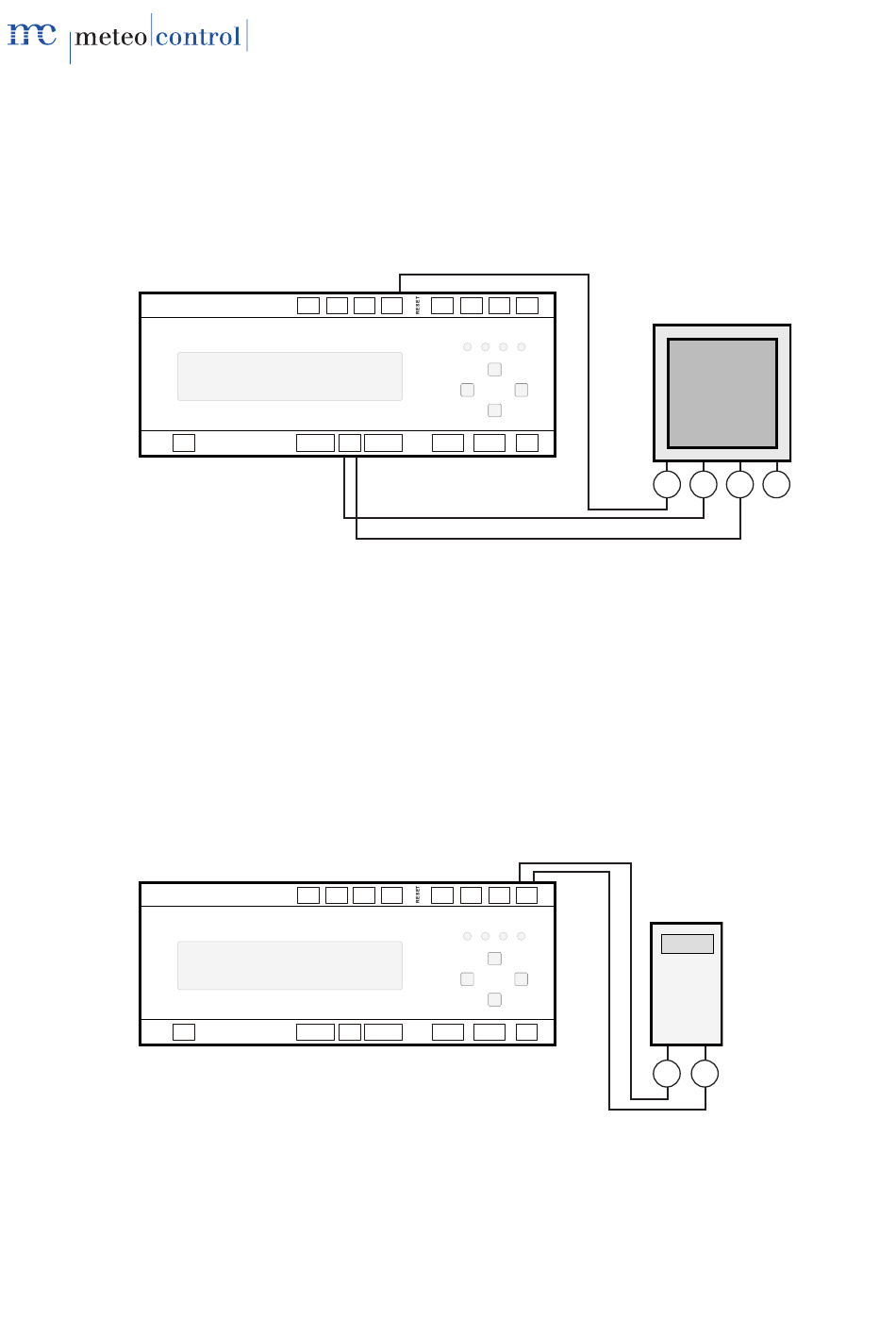

Abb. 8: Beispiel Einstrahlungssensor Si-12TC
(1) Einstrahlung (orange)
(2) + 24 V DC (rot)
4.4.2
Digitaleingang
Die Digitaleingänge sind Impulseingänge nach DIN 43864 (S0), sie sind
konfigurierbar als:
- Zählereingang
- Statuseingang
N L
Abb. 9: Beispiel Energiezähler
(1) S0-Schnittstelle Minus (21)
Hinweis: Weitere Angaben zur Konfiguration siehe Anhang.
