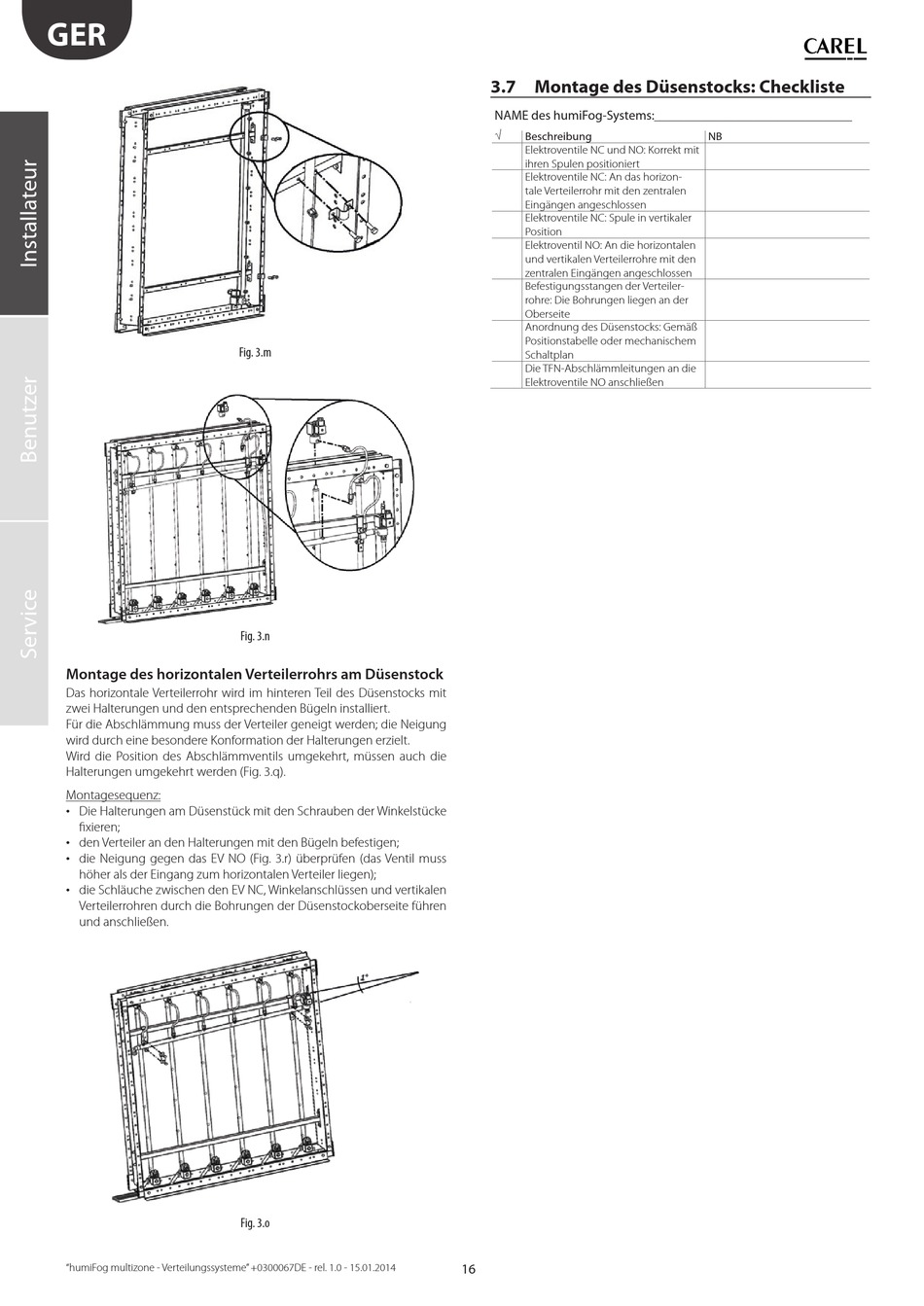

Montage des horizontalen Verteilerrohrs am Düsenstock
Das horizontale Verteilerrohr wird im hinteren Teil des Düsenstocks mit
zwei Halterungen und den entsprechenden Bügeln installiert.
Für die Abschlämmung muss der Verteiler geneigt werden; die Neigung
wird durch eine besondere Konformation der Halterungen erzielt.
Wird die Position des Abschlämmventils umgekehrt, müssen auch die
Halterungen umgekehrt werden (Fig. 3.q).
Montagesequenz:
•
Die Halterungen am Düsenstück mit den Schrauben der Winkelstücke
fi xieren;
•
den Verteiler an den Halterungen mit den Bügeln befestigen;
•
die Neigung gegen das EV NO (Fig. 3.r) überprüfen (das Ventil muss
höher als der Eingang zum horizontalen Verteiler liegen);
•
die Schläuche zwischen den EV NC, Winkelanschlüssen und vertikalen
Verteilerrohren durch die Bohrungen der Düsenstockoberseite führen
und anschließen.
"humiFog multizone - Verteilungssysteme" +0300067DE - rel. 1.0 - 15.01.2014
Fig. 3.m
Fig. 3.n
Fig. 3.o
3.7 Montage des Düsenstocks: Checkliste
NAME des humiFog-Systems:

Beschreibung
Elektroventile NC und NO: Korrekt mit
ihren Spulen positioniert
Elektroventile NC: An das horizon-
tale Verteilerrohr mit den zentralen
Eingängen angeschlossen
Elektroventile NC: Spule in vertikaler
Position
Elektroventil NO: An die horizontalen
und vertikalen Verteilerrohre mit den
zentralen Eingängen angeschlossen
Befestigungsstangen der Verteiler-
rohre: Die Bohrungen liegen an der
Oberseite
Anordnung des Düsenstocks: Gemäß
Positionstabelle oder mechanischem
Schaltplan
Die TFN-Abschlämmleitungen an die
Elektroventile NO anschließen
16
__________________________________
NB
