GER
In welchen Fällen hat der Installateur die Positionen zu "wählen"?
5.
Wurde die "Wahl" bereits vom Anlagenplaner getroff en?
•
JA: Der Installateur hat sich an die Wahl zu halten und hat die
Konfi guration des Düsenstocks und die Positionstabelle vom
Anlagenplaner zu erhalten (siehe Absatz 2.3); anschließend sind
die Anleitungen des Absatzes 3.3 zu befolgen.
•
NEIN: Der Installateur hat die Positionen zu "wählen": Die
nachstehend beschriebenen Anleitungen befolgen.
Wie wird eine Position "gewählt"?
6.
Der Installateur muss vom Anlagenplaner die Konfi guration des
Düsenstocks erhalten, die im Absatz 2.3.1 detailliert beschrieben ist.
Die für die Montage des Düsenstocks nötigen Informationen sind:
•
Anzahl der Zerstäubungskreise;
•
Anzahl der Verteilerrohre pro Kreis;
•
Anzahl der Düsen pro Kreis.
7. Der Installateur hat die Position der EV NC, Verteilerrohre, Düsen und
Verschlüsse im Düsenstock nach folgenden Kriterien zu "wählen":
•
Absolute Übereinstimmung mit der vom Anlagenplaner
gelieferten Konfi guration des Düsenstocks (EV NC, EV NO,
Verteilerrohre, Düsen und Verschlüsse dürfen weder hinzugefügt
noch entfernt werden);
•
gleichmäßige Zerstäubung
Querschnitts;
•
die Zerstäubung gegen eventuelle Hindernisse unter dem
Befeuchtungsteil vermeiden, auch wenn sich diese nicht in der
Nähe des Düsenstocks befi nden;
•
einfache Installation und Wartung;
•
nach der Installation müssen die EV NC in VERTIKALER Position mit
Spule an der Oberseite bleiben.
8. Empfehlungen (siehe nachstehende Abbildung):
•
Hat der Düsenstock geringere Abmessungen als der Luftkanal/LA-
Querschnitt, sollte er zentral positioniert werden;
•
um eventuellen Hindernissen unterhalb des Befeuchtungsteils
vorzubeugen und nasse Kanalwände zu vermeiden, können
die Verteilerrohre um -30°, -15°, +15° und +30° um ihre Achsen
geneigt werden. Siehe Absatz 3.4, Punkt 10;
•
die Verteilerrohre jedes Kreises symmetrisch im Düsenstock
positionieren (zur horizontalen Achse des Düsenstocks);
•
die Düsen jedes Kreises symmetrisch im Düsenstock positionieren
(zur horizontalen und vertikalen Achse des Düsenstocks);
•
die Düsen jedes Kreises so positionieren, dass die eventuellen
Hindernisse unter dem Befeuchtungsteil vermieden werden.
9.
Die geeignetste Verteilung gemäß der vom Anlagenplaner gelieferten
Konfi guration des Düsenstocks wählen und die Positionstabelle, wie
im Absatz 2.3.2 beschrieben, ausfüllen.
10.
Die Positionstabelle kommt während der Montage des Düsenstocks
zum Einsatz.
"humiFog multizone - Verteilungssysteme" +0300067DE - rel. 1.0 - 15.01.2014
Vorderseite

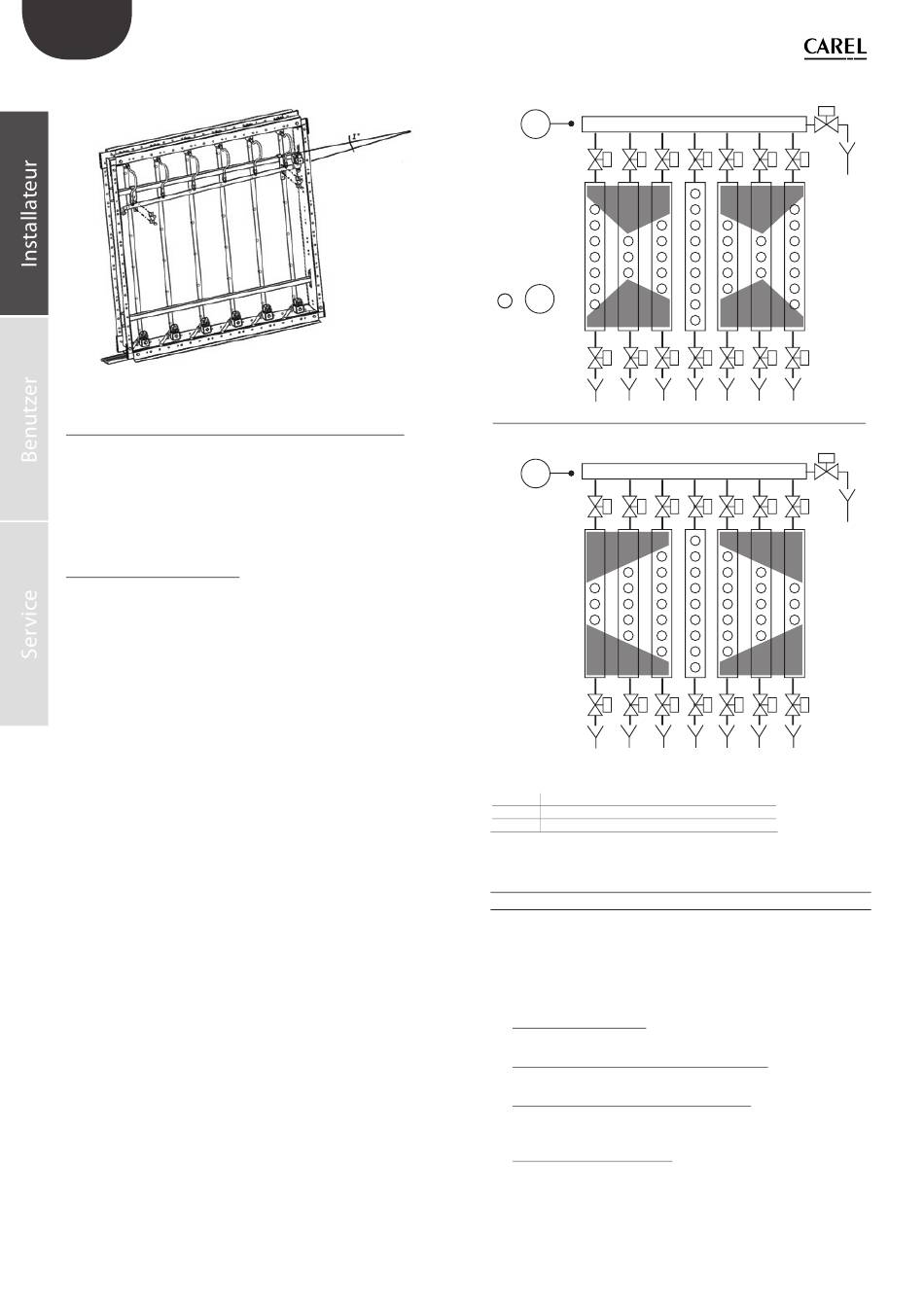

Fig. 3.b
innerhalb des Luftkanals/LA-
Hindernisse unterhalb
2
C6 C4
1
3
C6 C4
Legende:
1. Düsen
2. Verschlüsse
3. Elektroventil NC (EV NC)

3.3 Montage der Hauptstruktur

Die Hauptstruktur des Düsenstocks besteht aus den folgenden Bauteilen:
•
Oberseite;
•
Unterseite;
•
Rechte und linke Schulter;
•
Verteilerrohrhalterung;
•
Winkelverstärkungen;
•
Bolzen M6.
1.
Die vier Seiten montieren:
•
Die 4 zu montierenden Profi le nebeneinander setzen.
2.
Die "L"-Halterungen an den vier Ecken montieren:
•
Die Schrauben B anziehen.
3.
Die Halterungen des Verteilerrohrs montieren:
•
Die horizontalen Halterungen mit den entsprechenden Schrauben
festschrauben.
4.
Die Hauptstruktur ist montiert.
12
C1 C2 C1 C3 C5
C1 C2 C1 C3 C5
Fig. 3.c
