Carel humiFog multizone Technisches Handbuch Seite 13

1
3

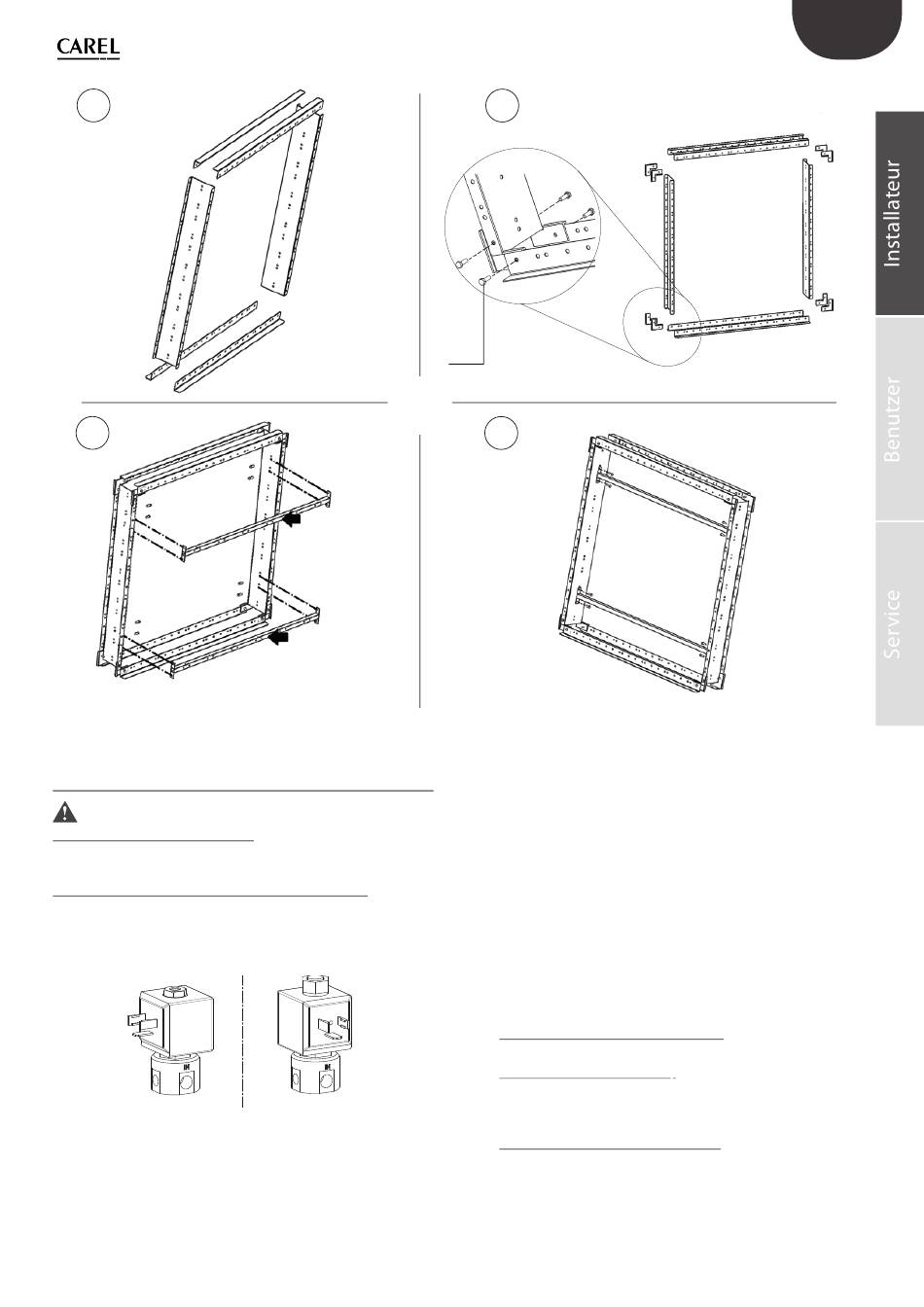

3.4 Montage der EV NC/NO und Schläuche
Achtung:
Es gibt zwei Arten von Elektroventilen:
•
Normalerweise geschlossene Elektroventile (NC)
•
Normalerweise off ene Elektroventile (NO)
Die Unterscheide zwischen den beiden Elektroventilen sind:
•
Anders geformter Pilot
•
Andere Feststellschrauben zwischen Spule und Pilot
•
Spule mit anderer zentraler Bohrung
NC
Fig. 3.d
NO
Fig. 3.e
2
B
4
Normalerweise geschlossene Elektroventile (EV NC)
Diese Elektroventile werden direkt auf dem horizontalen Verteilerrohr
montiert und mittels Schlauch an das vertikalen Verteilerrohr
angeschlossen. Sie besitzen drei Anschlüsse G1/8" Innengewinde;
der zentrale Anschluss "IN" wird mit einem Nippel G1/8" direkt an das
horizontale Verteilerrohr angeschlossen. Die restlichen links- und
rechtsseitigen Anschlüsse sind zwei Ausgänge, die unterschiedslos je
nach Anordnung des Elektroventils im Düsenstock verwendet werden
können. Einen der beiden Ausgänge an den Schlauch anschließen, den
anderen mit einem Verschluss G1/8" Außengewinde schließen.
Für einen korrekten Betrieb müssen diese Elektroventile mit Spule in
vertikaler Position und nach oben gerichtet montiert werden.
Montage der EV NC:
1. Die Spule vom Elektroventil NC abnehmen:
•
Einen SW13-Schlüssel verwenden.
2. Die Auslassbohrung anschließen:
•
Das Elektroventil am vertikalen Verteilerrohr verschrauben;
•
Flüssigtefl on (nicht zuviel) verwenden;
•
nicht übermäßig festziehen.
3. Anschluss an das horizontale Verteilerrohr:
•
Einen Nippel/Adapter für Schlauch G1/8" verwenden;
•
an den Ausgang anschließen (zentrale Bohrung);
•
Flüssigtefl on (nicht zuviel) verwenden;
•
nicht übermäßig festziehen.
