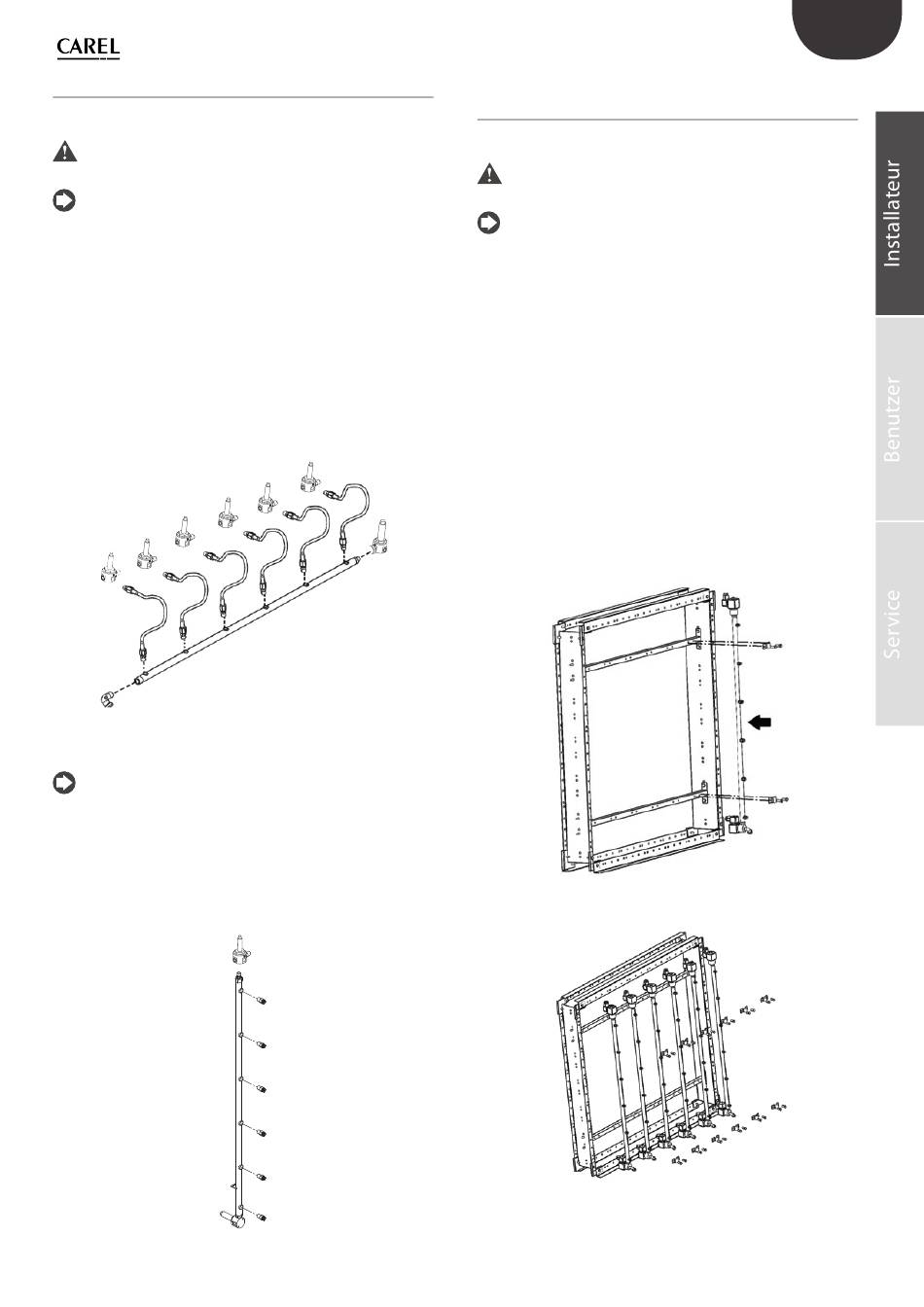

3.5 Montage der Verteilerrohre
Montage des horizontalen Verteilerrohrs
Achtung: In dieser Phase kommt die Positionstabelle wie im Absatz
2.3.2 beschrieben zum Einsatz.
NB: Die linke Seite wurde als Standardseite für den Eingang
verwendet, während auf der rechten Seite das EV NO montiert wird.
Sollten die Standardpositionen aus besonderen Bedürfnissen umgekehrt
werden müssen (Eingang rechts und Elektroventil links), muss dies in
dieser Phase erfolgen; zu einem späteren Zeitpunkt würde das horizontale
Verteilerrohr neu montiert werden müssen.
•
Die Versorgung an das EV NO am Verteilerrohrende mit Anschluss G1/8"
Außengewinde anschließen; die Endposition des Elektroventils muss
vertikal und auf der rechten Seite des horizontalen Verteilerrohrs sein.
•
Den gebogenen Anschluss G1/4" Außen-/Innengewinde an das linke
Ende des Verteilerrohrs mit Anschluss G1/4" Innengewinde anschließen.
•
Die EV NC gemäß Positionstabelle anschließen.
•
Die Winkelanschlüsse gemäß Positionstabelle anschließen.
•
Die nicht verwendeten Bohrungen mit den Verschlüssen G1/8"
verschließen.
Montage der vertikalen Verteilerrohre
Achtung: In dieser Phase kommt die Positionstabelle wie im Absatz
2.3.2 beschrieben zum Einsatz.
•
Die Düsen gemäß Positionstabelle anschließen.
•
Die nicht verwendeten Bohrungen mit den Verschlüssen G1/8"
verschließen.
•
Die Versorgung des EV NO an das Verteilerrohrende mit Anschluss
G1/4" Außengewinde anschließen.
•
Den Anschluss für den Schlauch 1/8 an das Verteilerrohrende mit
Anschluss G1/8" Innengewinde anschließen.
Fig. 3.i
Fig. 3.j
3.6 Montage der Verteilerrohre im
Düsenstock
Montage der vertikalen Verteilerrohre im Düsenstock
Achtung: In dieser Phase kommt die Positionstabelle wie im Absatz
2.3.2 beschrieben zum Einsatz.
NB: Bei Hindernissen vor den Düsen, welche zur Kondensation des
zerstäubten Wassers führen, kann der Verteiler um ±30º im 15º-Takt
gedreht werden. Der Winkel ist, falls vorgesehen, in der Positionstabelle
angeführt.
•
Das Verteilerrohr frontal in den Düsenstock einfügen.
•
Die Winkelregulierungshalterung
Befestigungsstange positionieren und darauf ablegen (Fig. 3.n).
•
Das Verteilerrohr mit
Befestigungsstangen fi xieren.
•
Die Bolzen D anziehen, jedoch nicht endgültig festschrauben und
darauf achten, dass die Winkelregulierungshalterung korrekt auf der
unteren Befestigungsstange aufl iegt.
•
Beträgt der Winkel des Verteilerrohrs (gemäß Positionstabelle) 0 º,
die Schraube P (mit einem Schraubendreher PH0) in der zentralen
Bohrung der Winkelregulierungshalterung fi xieren und die Bolzen D
endgültig festschrauben (Fig. 3.o).
•
Ist der Winkel des Verteilerrohrs (gemäß Positionstabelle) ungleich 0
º, die Schraube P (mit einem Schraubendreher PH0) in der Bohrung
des gewünschten Winkels fi xieren und die Bolzen D endgültig
festschrauben (Fig. 3.p).
