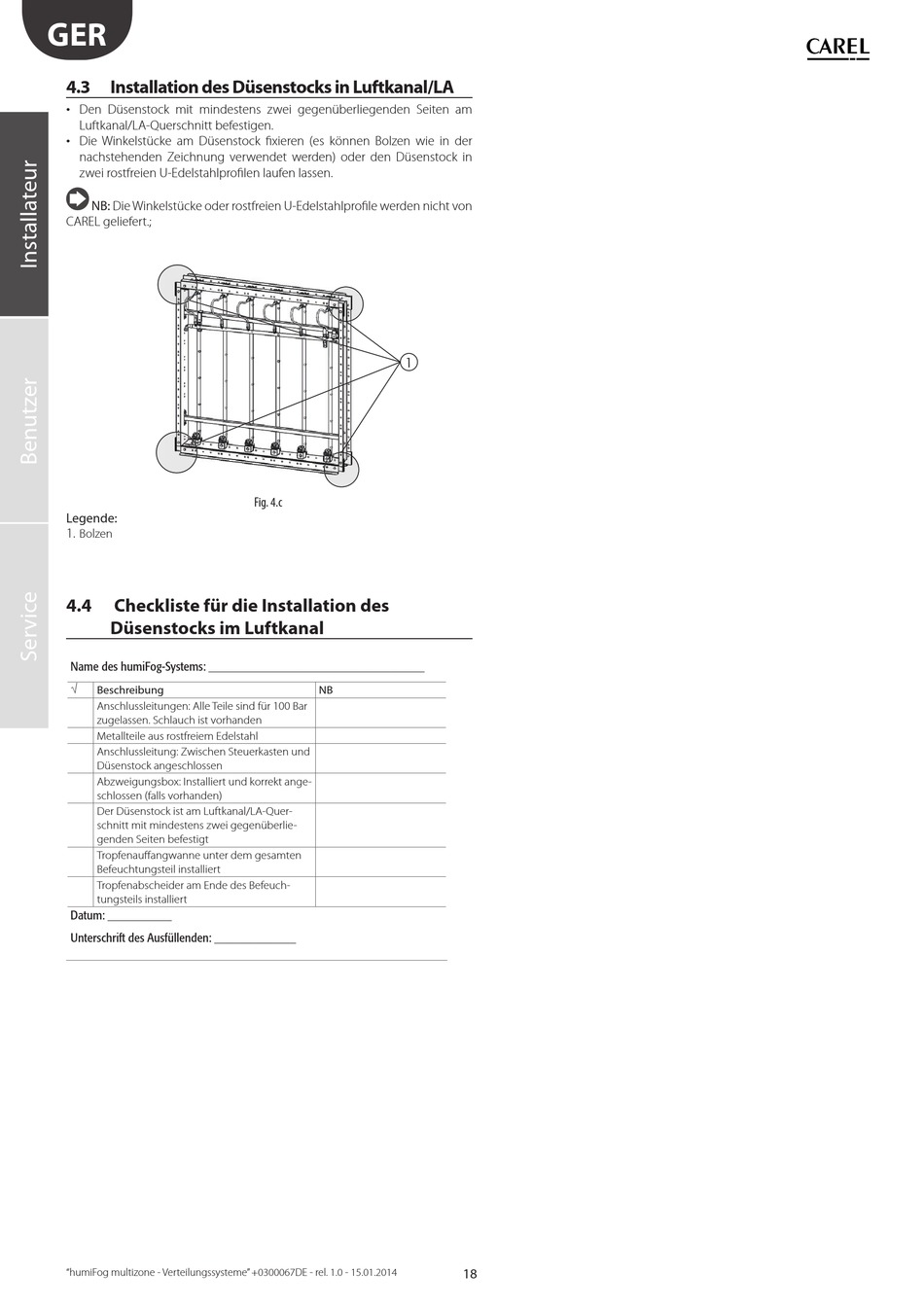

4.3 Installation des Düsenstocks in Luftkanal/LA
•
Den Düsenstock mit mindestens zwei gegenüberliegenden Seiten am
Luftkanal/LA-Querschnitt befestigen.
•
Die Winkelstücke am Düsenstock fi xieren (es können Bolzen wie in der
nachstehenden Zeichnung verwendet werden) oder den Düsenstock in
zwei rostfreien U-Edelstahlprofi len laufen lassen.
NB: Die Winkelstücke oder rostfreien U-Edelstahlprofi le werden nicht von
CAREL geliefert.;
Legende:
1.
Bolzen
4.4 Checkliste für die Installation des
Düsenstocks im Luftkanal
Name des humiFog-Systems:
_____________________________________

Beschreibung
Anschlussleitungen: Alle Teile sind für 100 Bar
zugelassen. Schlauch ist vorhanden
Metallteile aus rostfreiem Edelstahl
Anschlussleitung: Zwischen Steuerkasten und
Düsenstock angeschlossen
Abzweigungsbox: Installiert und korrekt ange-
schlossen (falls vorhanden)
Der Düsenstock ist am Luftkanal/LA-Quer-
schnitt mit mindestens zwei gegenüberlie-
genden Seiten befestigt
Tropfenauff angwanne unter dem gesamten
Befeuchtungsteil installiert
Tropfenabscheider am Ende des Befeuch-
tungsteils installiert
Datum:
___________
Unterschrift des Ausfüllenden:
______________
"humiFog multizone - Verteilungssysteme" +0300067DE - rel. 1.0 - 15.01.2014
1
Fig. 4.c
